PowerFlex525变频器IP地址设置方法

时间:2023-06-30 理论教育 版权反馈
【摘要】:PowerFlex 525模块是连接在EtherNet/IP网络上的设备,具有内嵌的以太网口,需要在模块上设置IP地址。PowerFlex 525的IP地址设定有如下几种方法:●用BOOTP-DHCP服务器设定。图2-62 选中PowerFlex 525模块组态单击Module Configuration,进入模块组态。

PowerFlex525变频器IP地址设置方法

PowerFlex 525模块是连接在EtherNet/IP网络上的设备,具有内嵌的以太网口,需要在模块上设置IP地址

PowerFlex 525的IP地址设定有如下几种方法:

●用BOOTP-DHCP服务器设定。

●用RSLinx Classic链接软件设定。

●用Studio 5000编程软件设定。

●用变频器面板设定。

●用PowerFlex4-Class HIM设定。

BOOTP-DHCP服务器的IP地址设定,PowerFlex 525与其他设备完全一样,这里不再讨论。

1.用RSLinx Classic设定变频器IP地址

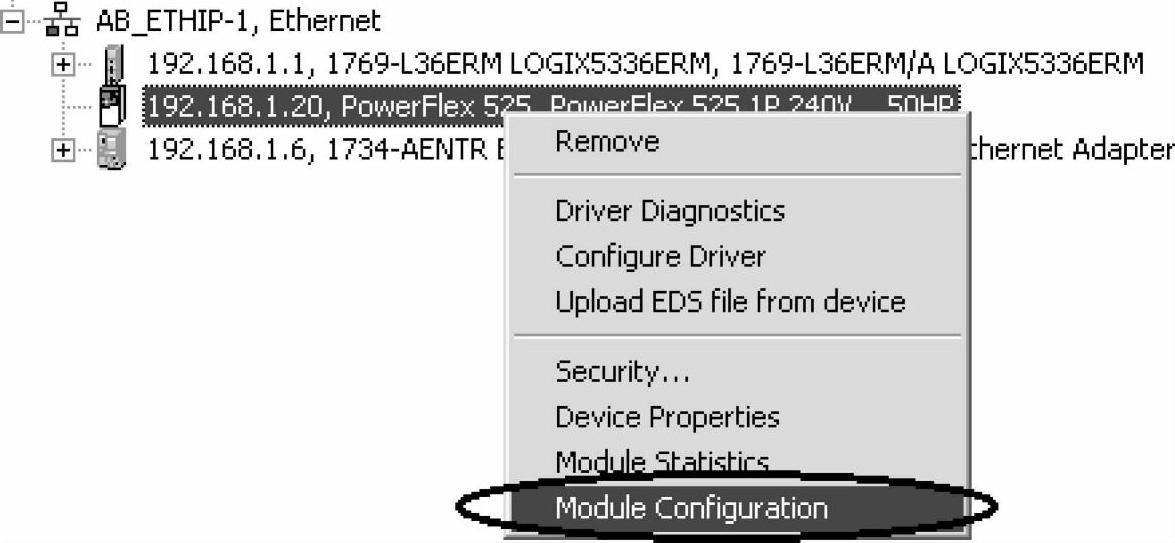

通过RSLinx Classic链接软件浏览,右击PowerFlex 525设备,选中Module Configuration,如图2-62所示。


图2-62 选中PowerFlex 525模块组态

单击Module Configuration,进入模块组态。

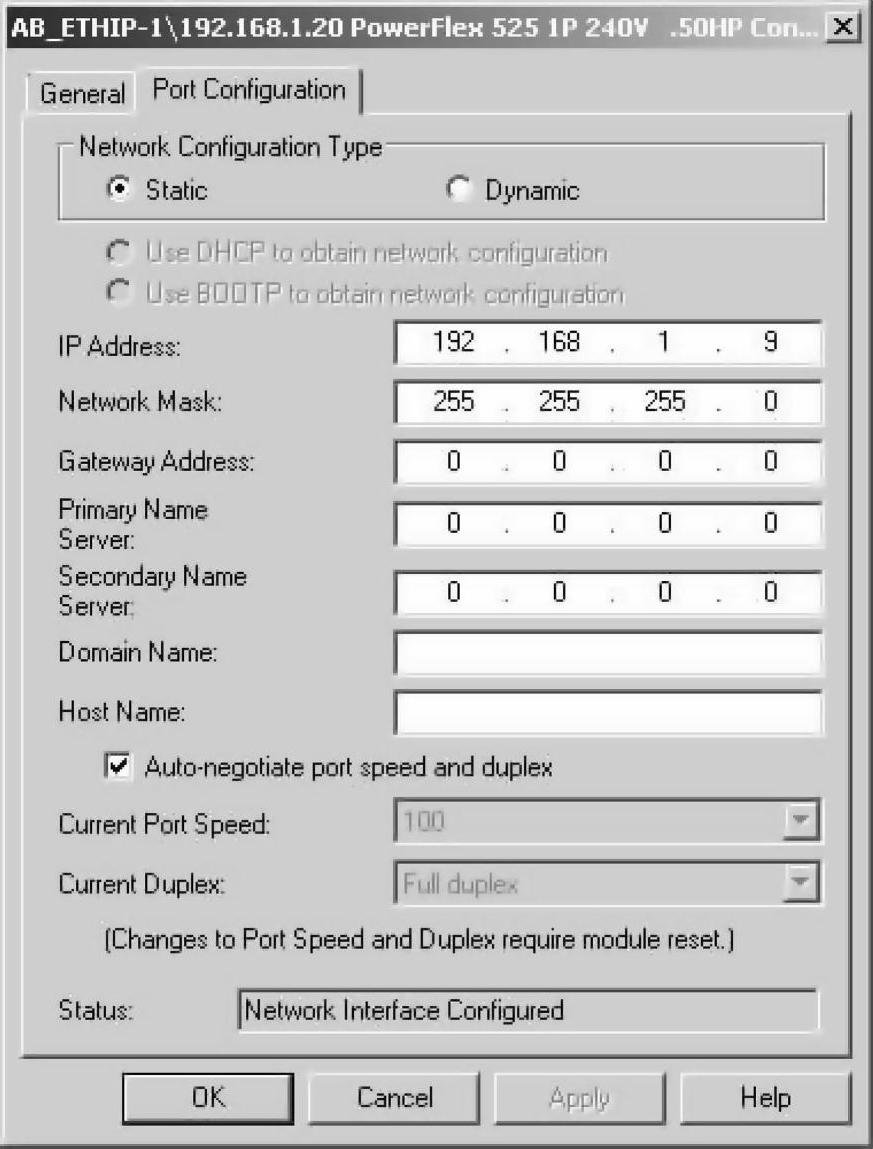

单击Port Configuration,进入设备的端口组态,如图2-63所示。选择静态,设定IP相关参数,选择自适应速度和双工模式,可查看端口的速度和双工模式。

2.用Studio 5000设定变频器IP地址

在编程软件的I/O组态树形结构下,以太网络中找到变频器模块,如图2-64所示。(www.daowen.com)


图2-63 PowerFlex 525端口组态页面


图2-64 选中变频器模块

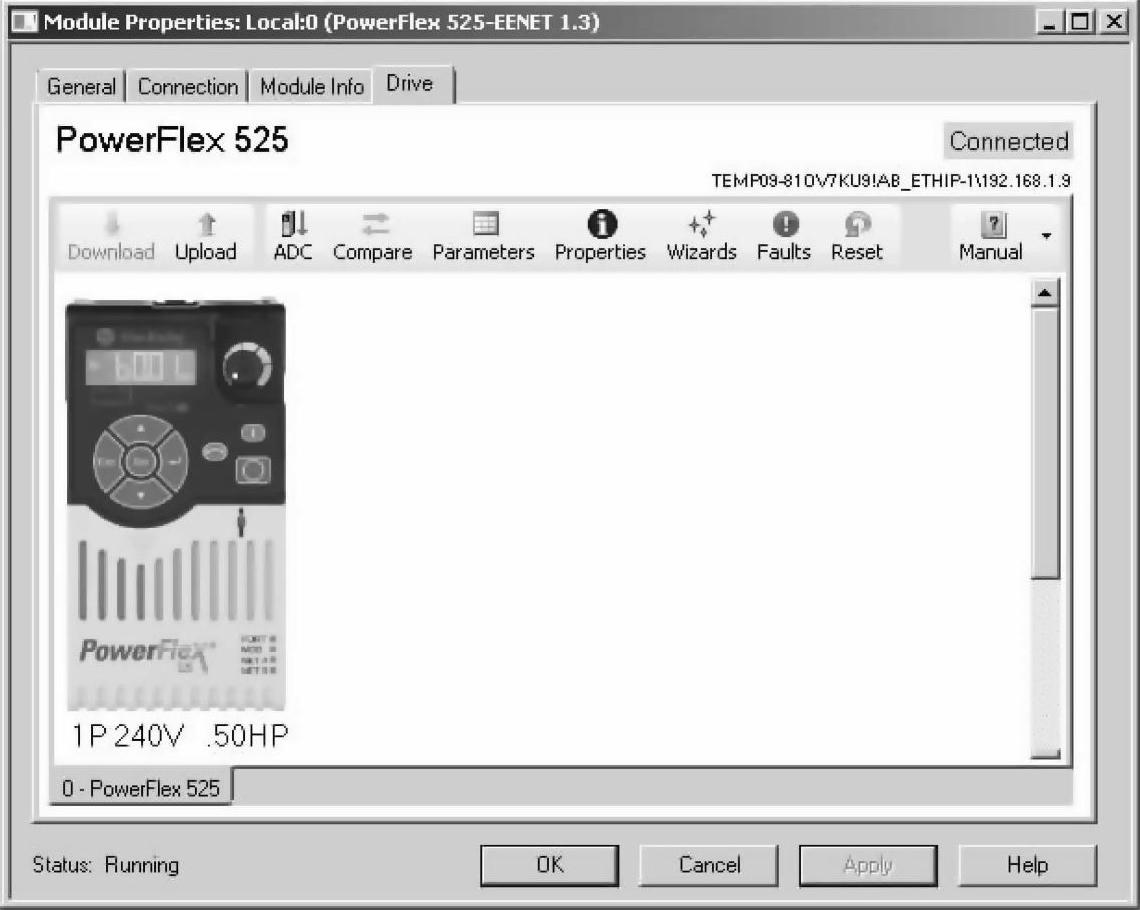

双击PowerFlex 525-EENET PowerFlex 525,进入模块属性,选择Drive页面,如图2-65所示。


图2-65 变频器属性页面

单击978-7-111-46407-5-Chapter02-91.jpg,进入变频器属性的设置页面。单击Communications,进入通信设置页面,如图2-66所示。


图2-66 变频器通信页面设置

选择手动设置模式,设定IP地址的相关参数。

3.用变频器面板设定IP地址

使用变频器面板上的LCD显示面板和按键配合操作,在通信参数组中,可完成IP参数的设置。

4.用PowerFlex4-Class HIM设定IP地址

PowerFlex4-Class HIM是手持式操作终端,连接在变频器的DSI接口,可使用手持终端对通信组的参数进行设置,IP地址可设置。
