在以太网上的I/O适配器的IP地址设置较为特殊，它能够通过硬件自己获得初始的IP地址，但被限定了网段。不同的I/O适配器，IP地址的设置略有差别，此处以一个例子来予以说明。

1734_-AENTR适配器I/O地址设定的方法如下：

●用硬件设定获取固定的IP地址。

●用BOOTP-DHCP服务器设定。

●用RSLinx Classic链接软件设定。

1.硬件获取固定IP地址

作为I/O适配器的设备通常都被用在小型网络，它的默认网段是典型的小网络IP地址192.168.1.XXX，XXX留给用户在适配器的面板上用硬件直接设置，可以设置的有效范围是001～254，这是一个拨轮，出厂默认值放在999上面，改为用户认定的值后，重上电便设置成功。

这样的方式给用户提供了简便获得IP地址的方式，但被限定在规定的网段使用。如果不被限定在指定的网段使用，则需要通过软件设置IP的方法来实现，并将XXX改为非001～254范围的设置，如888或999。

2.BOOTP（Bootstrap Protocol）服务器

将面板拨轮值设定在888，给适配器模块重上电，此时模块识别BOOTP使能，可进行BOOTP服务器的IP地址设定，跟其他设备操作一样，最后不要忘记取消BOOTP的使能。

这样的IP地址设定是不同于192.168.1.XXX网段的IP地址。

BOOTP服务器设定需要的设备MAC地址，贴在面板左侧面，同时还留有标记IP地址的空白纸标签。

3.DHCP服务器

将面板拨轮值设定在999，给适配器模块重上电，此时模块识别DHCP使能，可进行DHCP服务器的IP地址设定，跟其他设备操作一样，最后不要忘记取消DHCP的使能。

(www.daowen.com)

图2-59 进入1734AENTR模块组态

这样的IP地址设定是不同于192.168.1.XXX网段的IP地址。

DHCP服务器设定需要的设备MAC地址，贴在面板左侧面，同时还留有标记IP地址的空白纸标签。

4.使用RSLinx Classic设定适配器IP地址

在RSLinx Classic软件上浏览找到1734-AENTR适配器模块，选中右击，选中Module Configuration，如图2-59所示。

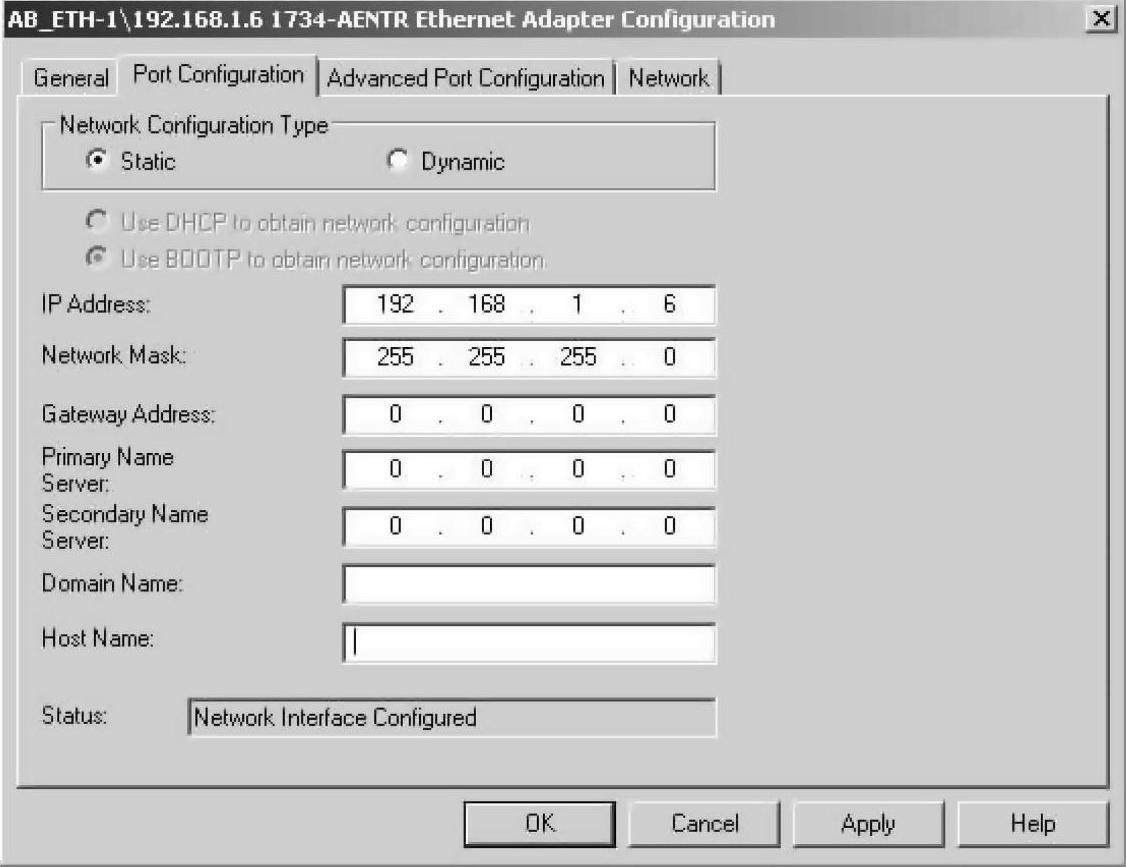

单击，进入组态适配器页面，单击Port Configuration，进入端口组态页面，如图2-60所示。

图2-60 适配器端口组态页面

选择静态Static，并进行IP相关的参数设定。

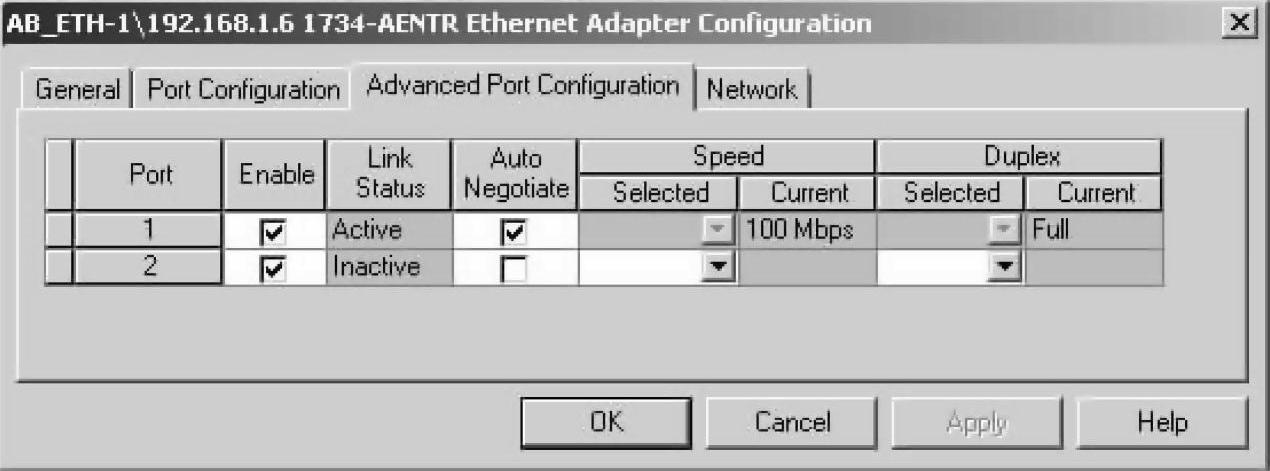

单击Advanced Port Configuration，进入端口高级组态，如图2-61所示。

图2-61 适配器高级端口组态页面

两个端口的组态，使能端口，使能自适应，查看速度和双工模式。
