了解EtherNet/IP网络的拓扑结构

时间:2023-06-30 理论教育 版权反馈
【摘要】:EtherNet/IP网络的拓扑结构,多年来没有太多的变化,变化的只是网络中的链接设备,常见的是环形链接、星形链接和线形链接。其中环形链接是本章将要重点介绍的,也是集成架构中型系统主要推荐的一种EtherNet/IP网络链接形式。线形网络拓扑是雏菊连接而成的EtherNet/IP网络的设备的集合,连接成线形网络拓扑的设备电缆用嵌入交换技术而不需要隔离交换。

了解EtherNet/IP网络的拓扑结构

EtherNet/IP网络的拓扑结构,多年来没有太多的变化,变化的只是网络中的链接设备,常见的是环形链接、星形链接和线形链接。其中环形链接是本章将要重点介绍的,也是集成架构中型系统主要推荐的一种EtherNet/IP网络链接形式。

设备级环网(Device-level Ring,DLR)是自动化设备相互连接的环网,容许单故障维持环网正常运行,DLR包含了管理(激活和备份)节点和环节点。

当故障被探测时,DLR拓扑自动地转变为线形拓扑,转换后新的网络拓扑保持网络上数据的通信,故障状况通常容易探测和校正。

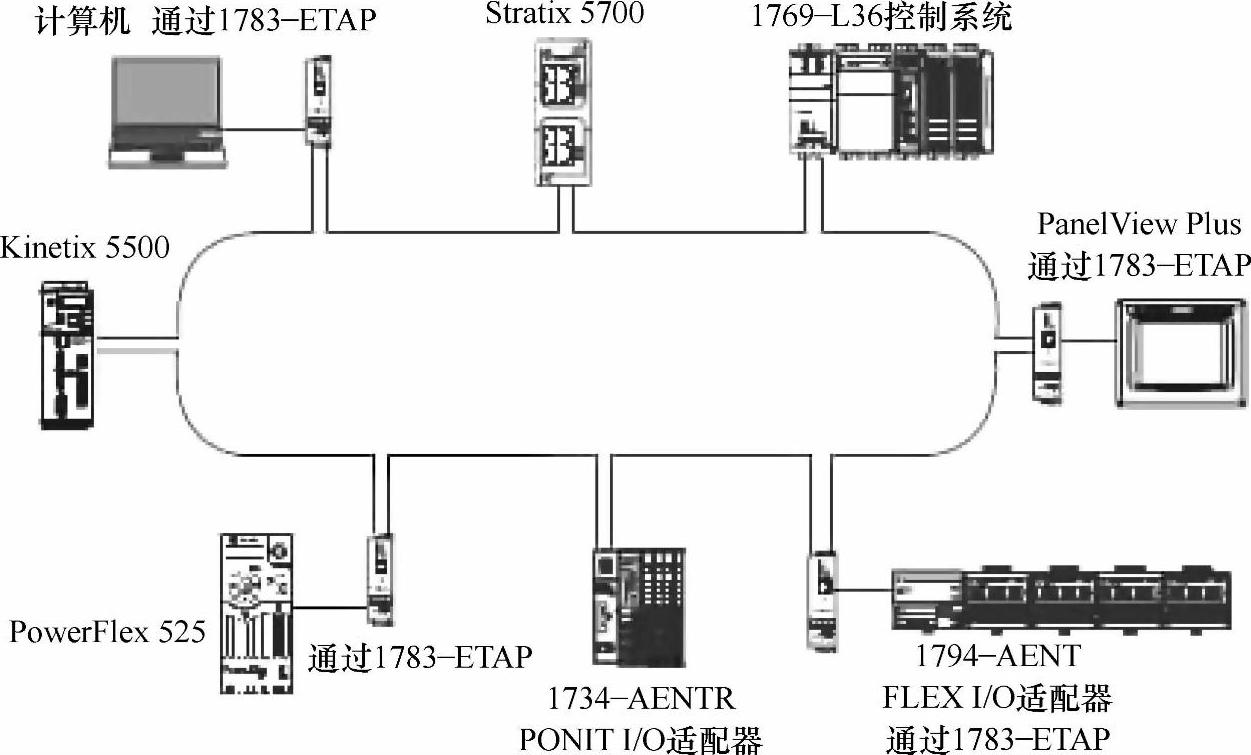

集成架构中型系统环形链接如图2-25所示。


图2-25 集成架构中型系统环形链接

环形链接对于每一台设备来说,需要两个端口,以便连线的一进一出,构成环状链接。有的设备已建造了两个端口,可以满足这样的需求,如果设备只有一个端口,则可借助于1783-ETAP模块来转换。在选型设备时,要根据确定的网络链接形式来选择接口设备。

线形网络拓扑是雏菊连接而成的EtherNet/IP网络的设备的集合,连接成线形网络拓扑的设备电缆用嵌入交换技术而不需要隔离交换。

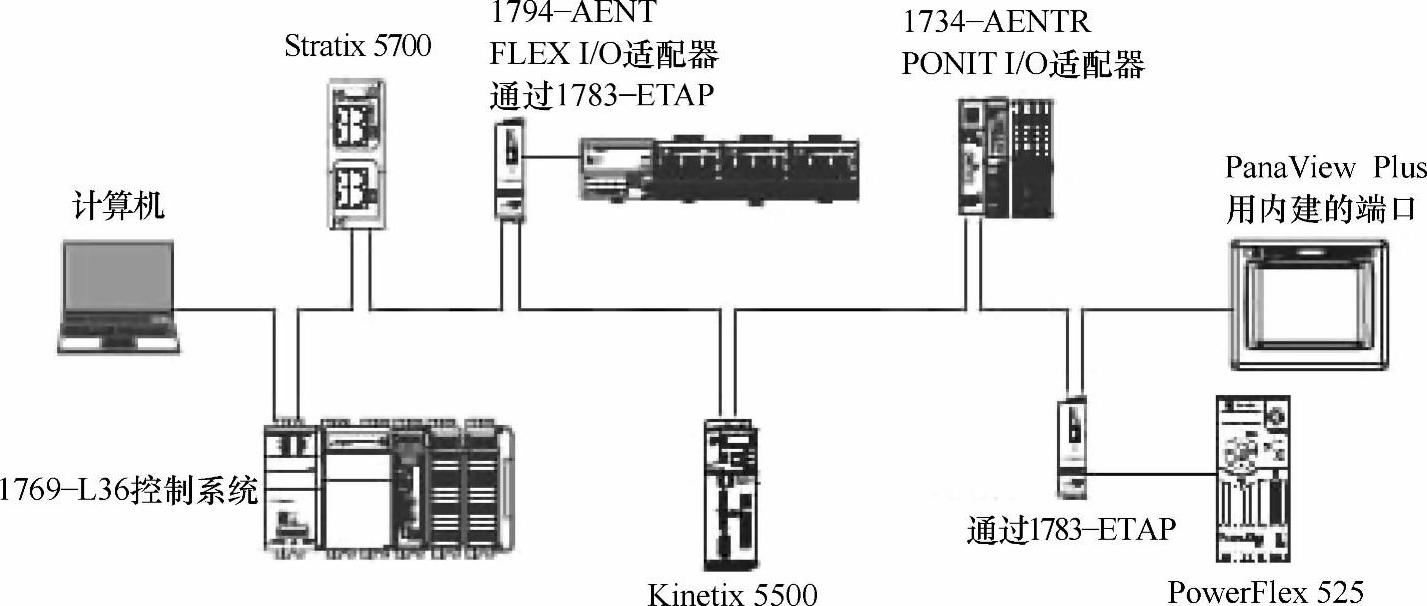

集成架构中型系统线形链接如图2-26所示。

线形链接对于中间部位的设备来说需要两个端口,以便连线的一进一出,构成雏菊链接,对于两端设备,作为终结只需一个端口。中间部位的设备,如果没有两个端口,同样也需要借助于1783-ETAP模块来转换。


图2-26 集成架构中型系统线形链接

星形网络拓扑是传统的EtherNet/IP网络,它包含通过以太网交换机各自独立连接的多个设备。(www.daowen.com)

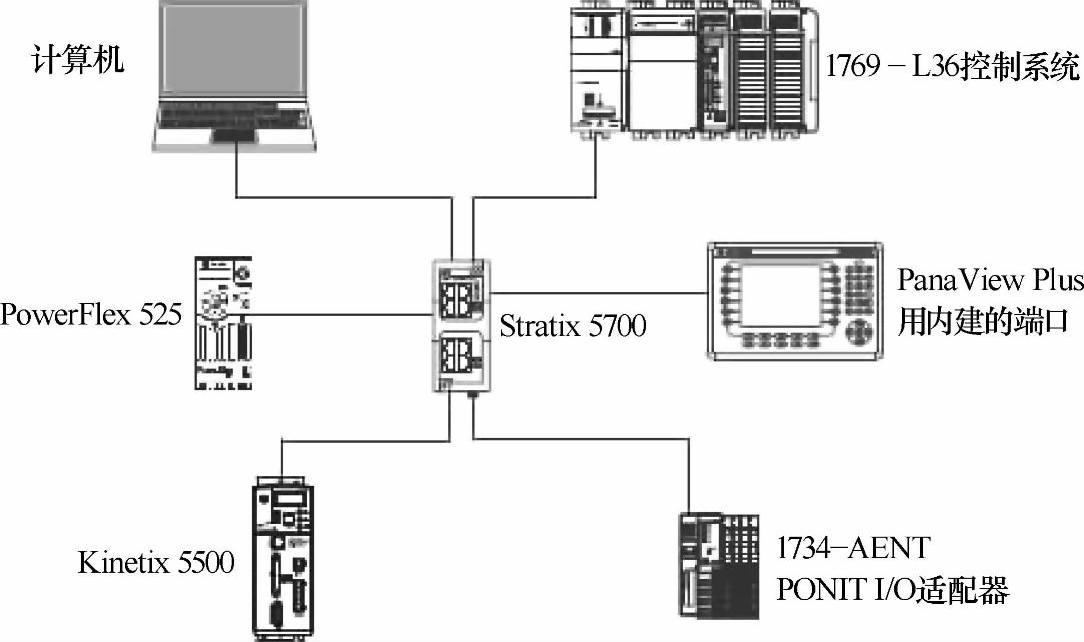

集成架构中型系统星形链接如图2-27所示。


图2-27 集成架构中型系统星形链接

星形链接均用单端口与交换器链接,对设备来说没有特殊的要求。其中任何一台设备出现故障,不会影响到其他设备。

链接EtherNet/IP网络的适配器,也在不断的发展中,原先只有单端口的设备,也许会推出相应的二端口的新产品,在为自己的系统设备选型时,请留意当前的产品订购信息,选取简便的新型产品。

具有嵌入交换技术产品的共性如下:

●支持网络传输管理以保证实时数据的及时传送,支持QoS和IGMP。

●产品被设计成与EtherNet/IP的ODVA规范一致,由于这种设计,第三方产品也可以设计成与EtherNet/IP的ODVA规范一致,以便在DLR网或线形网运行。

●在50个节点的网络上,DLR修复时间小于3ms。

●产品IEEE1588透明时钟可应用于CIP运控和CIP Sync。

●产品有两个端口用于连接DLR和线形网络,这两个端口不可各自接入不同的子网。
