项目总占地面积78 539.25 m2，建构筑物面积为31 148.9 m2，新敷设进水、出水管道250.29 m，购置安装反冲洗水泵、离心泵等配套设备，项目建成后，设计总供水能力10万m3/d。

本项目根据厂区所处位置的交通情况，结合物料走向，遵循布局紧凑、节约用地、方便生产生活的原则进行总平面布置。厂区的东部为净水区，是整个水厂的核心区域，主要构筑物包括絮凝沉淀池、V型滤池和加氯加药间；清水区位于厂区中部，包括清水池及深度处理预留地；供水区位于厂区中部偏北，主要构筑物为供水泵房及回用水池；污泥处理区位于厂区最北部，主要包括污泥处理预留地。各净化水池按照水净化工艺流程依次排列，便于厂区内引水管道及排水管道的布置；加氯加药间及控制室位于反应池和清水池中间，便于絮凝剂、液氯的投加及各净化水池的控制，本项目平面布置见图10-1。

(www.daowen.com)

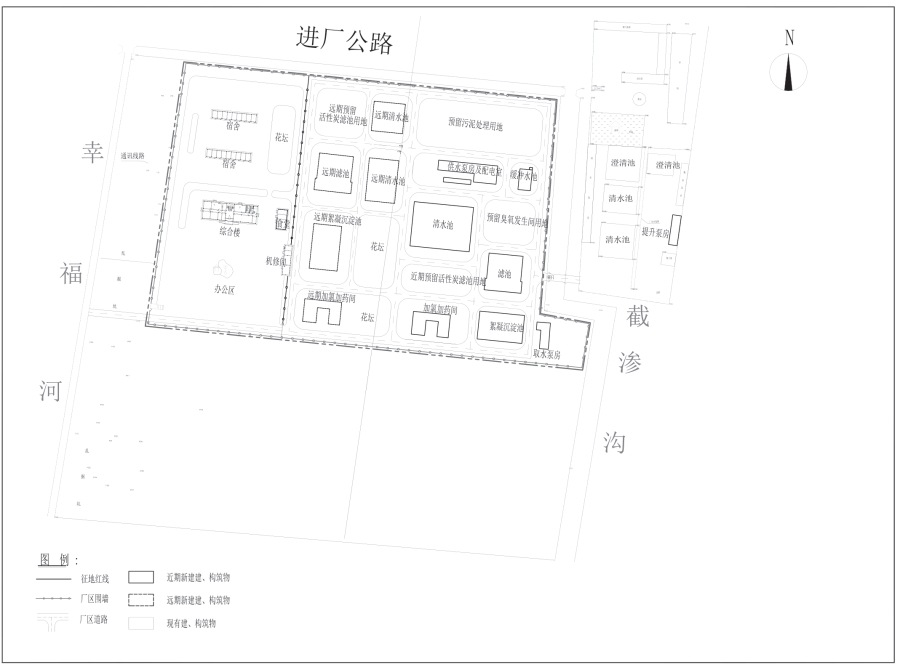

图10-1　建设项目总平面布置图

本工程水厂由配电室、值班室、发电机房及供水泵房组成，泵房内设有4台供水水泵。供水厂位于三角洼水库西坝西侧，工业用水通过三根DN800 mm钢管从水库内侧穿越西坝运送至水厂泵房，再通过加压水泵向外输送，自水厂铺设长18 km的DN800 mm双管道供水管网向无棣县水湾、小泊头、埕口、碣石山、柳堡、信阳、车王7个镇以及新海工业园、鲁北高新技术开发区提供生活及工业用水。
