南海水厂消毒设施和原水泵站概况

(一)基本情况

1.南海水库及水厂简介

南海水库位于滨州市张肖堂引黄灌区渠首、渤海十八路南首,库区南靠黄河大坝,北至南环河,东临张肖堂东干渠,西达张肖堂西干渠,水库以渤海十八路为界分东、西两库区。水库总占地面积3 500亩,其中,西库区(一期)占地面积1 700亩,于2003年8月建成;东库区(二期)占地面积1 800亩,于2011年6月建成。水库设计总库容996万m3,兴利库容885万m3

南海水厂位于滨州市经济技术开发区渤海十八路南首路西,南海水库西库区西北角。水厂规划设计净水处理能力为5万t/d,工业原水供水能力为2万t/d,取水水源为南海水库。供水区东起滨城区市西街道菜园李村,西至里则街道西圈王村,南至黄河大坝,向北沿渤海二十一路、二十四路至会展中心,涉及滨城区的市西、彭李以及开发区的杜店、沙河、里则等5个街道,总覆盖面积162.4 km2

2.一期工程建设情况

南海水厂一期工程于2004年8月建成,建设初期由于水厂供水区域内需水量较少,且受工程建设资金制约,水厂净水处理能力和工业原水供水能力均按2万t/d标准设计实施。水厂配套敷设管网干线65 km,支级管线达66 km。水厂净化水供水管网沿渤海十八路、南外环分流,在渤海十八路、渤海二十路、渤海二十四路及长江八路各敷设主干管一条,形成供水管网的主干线;并沿黄河五路在渤海二十路、二十四路敷设连接管,使渤海二十四路、渤海二十路及黄河五路、长江三路之间呈环状。水厂工业原水管网沿秦皇河右岸向北至长江八路向西敷设,于渤海二十四路设支管,向魏桥纺织股份有限公司(滨州生产基地)、滨州盟威集团有限公司、滨州海得曲轴有限责任公司等单位供水,干管向西为滨州市公建投资开发有限公司热电厂供水。

一期工程建成后,水厂净水供水能力为2万t/d,工业原水供水能力为2万t/d,基本能满足建成初期供水区内魏桥纺织股份有限公司(滨州生产基地)、滨州市公建投资开发有限公司热电厂、滨州盟威集团有限公司、滨州海得曲轴有限责任公司等多家大型企业的工业用水及企事业单位、居民小区及周边村庄15.5万居民生活用水需求,为改善群众的生产、生活条件,提高生活水平和生活质量,保障区域内工业生产的正常有序进行和国民经济可持续发展奠定坚实的基础。

3.本期工程规模

随着近年来供水区城镇化进程加快,各企事业单位陆续入驻,供水区域内人口将出现短期剧增现象。根据《滨州市南海水厂续建工程可行性研究报告》成果,近期将新增用水人口近18万人。

为满足供水范围内新增人口的生活用水需求,本期工程将增加水厂净水供水能力3万t/d,包括新建3万t/d滤池1座、3万t/d沉淀池1座;安装供水双吸离心泵2台、原水混流泵1台。

4.工艺流程及主要设备

(1)工艺流程

根据水厂一期工程运行情况和南海水质特点,续建净水厂采用常规的“混凝沉淀—过滤—消毒处理”工艺。

①混凝沉淀

项目选用DN500 mm的静态管式混合器,将混凝剂投在混合器上游,药液管伸入混合器直径的三分之一处。絮凝剂采用聚合氯化铝,投加量为90 mg/L,采用机械计量隔膜加药泵投加。计量泵选用3台,2用1备,投加在进水混合器前端的加药管上。加药间设溶解池一座,尺寸为3.5 m×2.5 m×1.65 m,配搅拌装置两套、溶液池两座,尺寸为2.4 m×2.6 m×l.55 m。控制药液浓度不小于5%。

②过滤

砂滤池分5格,滤料采用石英砂,粒径0.6~1.2 mm。配水采用U型滤管配水系统。反冲洗设计周期为12 h,分气冲洗、气水混合冲洗、单水冲洗三个阶段。

③消毒处理

消毒采用二氧化氯消毒,净水厂设置3 t药剂储存罐4个、二氧化氯发生器2台、加氯装置2台,并设漏氯报警装置。滤前、滤后加氯,加氯量为12 mg/L,药液管采用DN40 mm ABS管。

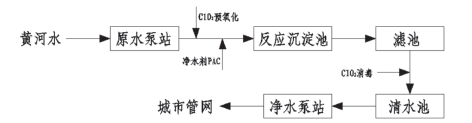

工艺流程见图8-1。

图8-1 消毒处理流程图

(2)主要设备(设施)

本期工程共新建3万t/d滤池1座、3万t/d沉淀池1座;安装供水双吸离心泵2台、原水混流泵1台。

①滤池

滤池采用国内外应用成熟、管理方便的V型滤池。主要参数如下:

滤池设计规模:3万t/d

滤池设计滤速:9 m/h

滤池强制滤速:10 m/h

滤池面积:30 000/(9×24)=138.89(m2)(www.daowen.com)

进水管径:DN600 mm

出水管径:DN600 mm

反冲洗进水管径:DN500 mm

排水管径:DN600 mm

②沉淀池

项目沉淀池与反应池建于一体。反应池采用折板方式,反应时间为16分钟,分3个反应段,共设置两个单元格,单元格尺寸为6.4 m×8.8 m;沉淀池长度为81.9 m,宽度为13.65 m,高度为4.0 m,沉淀时间2 h。反应池单元进水管采用DN500 mm,出水管采用DN500 mm,排水管采用DN300 mm。

③双吸离心泵

型号:250S-65

扬程:65 m

流量:485 m3/h

电机功率:132 kW

效率:78%

进口管径:DN300 mm

出口管径:DN300 mm

④混流泵

型号:16HBC-40

扬程:6.8 m

流量:1 260 m3/h

电机功率:30 kW

效率:86%

进口管径:DN400 mm

出口管径:DN400 mm

(二)建设项目取用水方案

1.取水方案

项目以南海水库调蓄的黄河水作为水源。南海水厂原水泵站建于水库西库区西北角,设计供水能力7万t/d,其中,作为一级泵站向水厂供水5万t/d,向项目工业用水区供原水2万t/d。泵站采用3台混流泵(2用1备)向水厂供水,提水入反应沉淀池,经过滤后,通过供水泵站和供水管网向供水区供给生活用水;泵站采用3台双吸离心泵(2用1备)向项目工业区供原水,于水库取水后,直接通过工业供水管道向各工业用水户供给工业用水。项目要求供水保证率达到95%以上。项目年引黄河水量为2 721.6万m3,水厂已取得取水许可量1 500万m3,新增引黄水量1 221.6万m3。水质应符合《地表水环境质量标准》(GB 3838-2002)中规定的Ⅲ类水标准。

2.用水方案

南海水厂供水范围为:东起滨城区市西街道菜园李村,西至里则街道西圈王村,南至黄河大坝,向北沿渤海二十一路、二十四路至会展中心。涉及滨城区的市西、彭李以及开发区的杜店、沙河、里则5个乡镇(街道),总覆盖面积162.4 km2。工程建设主要为供水区内33.50万居民提供生活用水及多家工业用水户提供工业原水。生活用水要求符合《生活饮用水卫生标准》(GB 5749-2006),工业原水要求水质符合《地表水环境质量标准》(GB 3838-2002)的Ⅲ类水标准。各用水户要求供水保证率达到95%以上。

(三)建设项目退水方案

本项目排水采取雨污分流制。雨水经厂区雨水收集系统收集后排至市政雨水管网。项目污废水主要由管理人员生活废水和净水工艺滤池反冲洗废水等部分组成。管理人员生活废水中包含部分有机物,该部分废水经化粪池处理后回用于水厂及水库周边草皮及乔灌木绿化用水等;反冲洗废水中主要包含部分泥沙及聚合氯化铝絮状沉淀,不含污染物质,该部分废水通过污水管道排往光大水务(滨州)有限公司进行集中处理,年排放量为62.1万m3

项目供水范围内的企业废水经预处理达《污水排入城镇下水道水质标准》(GB/T 31962-2015)中B等级后,与居民生活污水一同排入市政污水管网经污水处理厂统一处理。污水处理厂出水水质执行《城镇污水处理厂污染物排放标准》(GB 18918-2002) 一级B标准。
