一、多点控制启、停的联锁控制

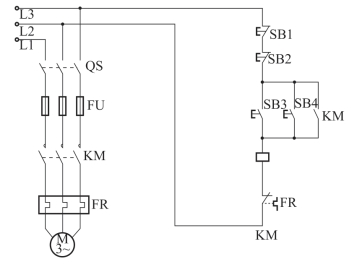

在大型设备中,为了操作方便,通常要求能在多个地点进行控制。图5-1 所示为两地控制线路,图中各启动按钮并联,停止按钮串联。当在任一地点按下启动按钮时,接触器线圈都能通电,电动机启动。当按下任一停止按钮时,电动机都能停止。
图5-1 两地控制线路
二、按顺序工作的联锁控制(www.daowen.com)

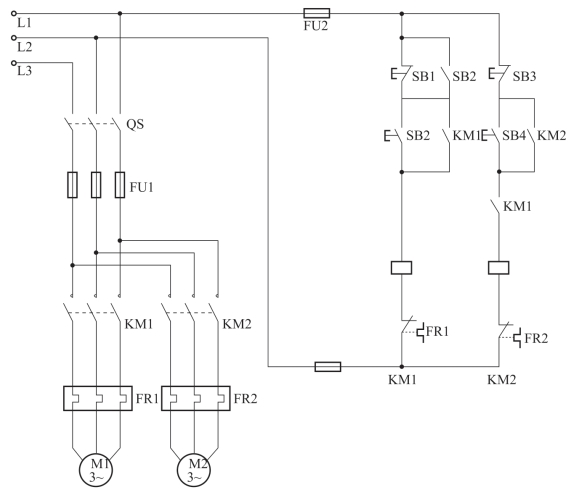

在某些机床控制线路中,有时不能随意启动或停车,而必须按照一定的顺序操作。这种控制线路称为顺序控制线路。例如在铣床的控制中,为避免发生工件与刀具的相撞事件,控制线路必须确保主轴铣刀旋转后才能有工件的进给。而在车床主轴转动时,要求油泵先给润滑油,主轴停止后,油泵方可停止润滑,即要求油泵电动机先启动,主轴电动机后启动,主轴电动机停止后,才容许油泵电动机停止。实现该过程的控制线路如图5-2 所示。
在图5-2 中,M1、M2 为油泵电动机、主轴电动机,分别由KM1、KM2 控制。SB1、SB2 为M1 的停止、启动按钮,SB3、SB4 为M2 的停止、启动按钮。将接触器KM1 的动合辅助触头串入接触KM2 的线圈电路中,只有当接触器KM1 线圈通电,动合触头闭合后,才容许KM2 线圈通电,即电动机M1 先启动后才容许电动机M2 启动。将主轴电动机接触器KM2 的动合触头并联接在油泵电动机的停止按钮SB1 两端,即当主轴电动机M2 启动后,SB1 被KM2 的动合触头短路,不起作用,直到主轴电动机接触器KM2 断电,油泵停止按钮SB1 才能起到断开KM1 线圈电路的作用,油泵电动机才能停止。这样就实现了按顺序启动、按顺序停止的联锁控制。
图5-2 顺序控制线路
