接近开关又称为无触头行程开关,是一种无接触式物体检测装置,也就是当某一物体接近信号结构时,信号机构会发出“动作”信号的开关。

接近开关是通过其感应头与被测物体间介质能量的变化来获取信号的。接近开关的应用已超出一般行程控制和限位保护的范畴,可用于高速计数、测速、液面控制、检测金属体的存在、零件尺寸以及无触头按钮等场合。即使用作一般行程开关,其定位精度、操作频率、使用寿命及对恶劣环境适应能力也比机械行程开关高。其外形和图形符号如图4-16 所示。

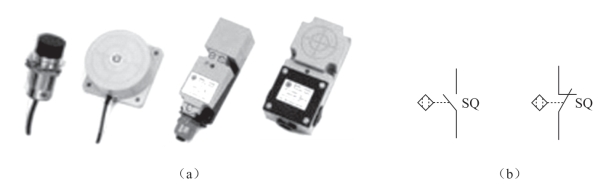

图4-16 JM/JG/JR 系列接近开关的外形、接近开关的图形符号和文字符号

(a)JM/JG/JR 系列接近开关的外形;(b)接近开关的图形符号和文字符号

接近开关的种类很多,但不论何种形式的接近开关,其都是由信号发生机构(感测机构)、振荡器检波器、鉴幅器和输出电路组成的。接近开关的结构组成如图4-17所示。(www.daowen.com)

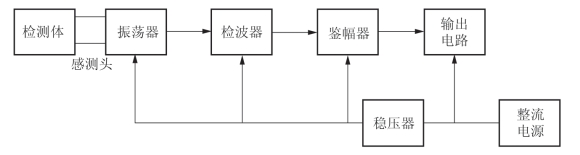

图4-17 接近开关的结构组成

图4-18 所示为晶体管停振型接近开关电路。图中采用了电容三点式振荡器,感测头L 仅有两根引出线,因此也可做成分离式结构。由C2 取出的反馈电压经R2 和Rf 加到晶体管VT 的基极和发射极两端,取分压比等于1,即C1=C2,这样能够通过改变Rf 来整定开关的动作距离。

由VT2、VT3 组成的射极耦合触发器不仅用于鉴幅,还具有电压和功率放大作用,VT2 的基射结还兼作检波器。为了减轻振荡器的负担,选用较小的耦合电容C3(510 pF)和较大的耦合电阻R4(10 k)。振荡器输出的正半周电压使C3 充电。负半周C3 经过R4 放电,选择较大的R4 可减小放电电流,由于每周内的充电量等于放电量,所以较大的R4 也会减小充电电流,使振荡器在正半周的负担减轻。但是R4 也不应过大,以免VT2 的基极信号过小而在正半周内不足以饱和导通。检波电容C4 不接在VT2 的基极而接到集电极上,其目的是减轻振荡器的负担。由于充电时间常数R5C4远大于放电时间常数(C4 通过半波导通向VT2 和VT3 放电),因此当振荡器振荡时,VT2 的集电极电位基本等于其发射极电位,并使VT3 可靠截止。当有金属检测体接近感测头L 使振荡器停振时,VT3 的导通因C4 充电约有百微秒的延迟。C4 的另一作用是当电路接近电源时,振荡器虽不能立即起振,但由于C4 上的电压不能突变,T3 不致有瞬间的误导通。

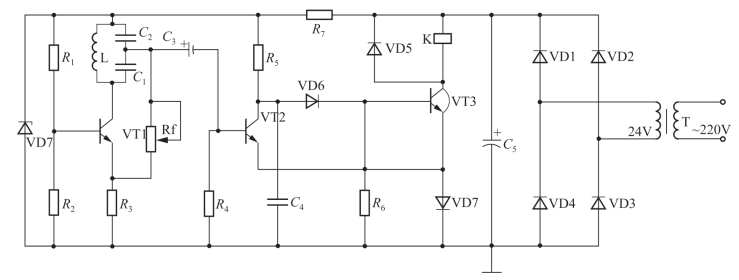

图4-18 晶体管停振型接近开关电路
