行程开关也称为限位开关或位置开关，用于检测工作机械的位置，是一种利用生产机械某些运动部件的撞击来发出控制信号的主令电器。行程开关广泛用于各类机床和起重机械中以控制这些机械的行程。

行程开关的种类很多，按照操作方式可分为瞬动型和蠕动型，按结构可分为直动式（如LX1、JLXK1 系列）、滚轮式（如LX2、JLXK2 系列）和微动式（LXW-11、JLXK1-11系列）3 种。

行程开关型号的含义如图4-1 所示。

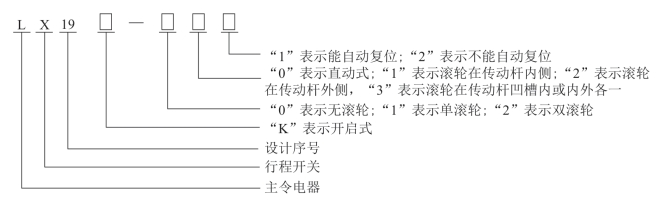

图4-1　行程开关型号的含义

直动式行程开关的外形及结构示意如图4-2 所示，它的动作原理与按钮相同。但其触头的分合速度取决于生产机械的运行速度，不宜用于速度低于0.4 r/min 的场所。

滚轮式行程开关的结构示意如图4-3 所示。当滚轮1 受到向左的外力作用时，上转臂2 向左下方转动，推杆4 向右转动，并压缩右边弹簧8，同时下面的小滚轮5 也很快沿着擒纵杆6 迅速转动，使动触头迅速地与右边的静触头分开，并与左边的静触头闭合。这样就减少了电弧对触头的损坏，并保证了动作的可靠性。这类行程开关适合于低速运动的机械。滚动式行程开关又分为单滚轮自动复位式和双滚轮（羊角式）非自动复位式，由于双滚轮式行程开关具有两个稳态位置，有“记忆”作用，在某些情况下可使控制电路简化。

图4-2　直动式行程开关的外形及结构示意

（a）外形；（b）结构示意
1—顶杆；2—弹簧；3—动断触头；4—触头弹簧；5—动合触头

(www.daowen.com)

图4-3　滚动式行程开关的结构示意

1—滚轮；2—上转臂；3—盘形弹簧；4—推杆；5—小滚轮；6—擒纵杆；7—压缩弹簧；8—左、右弹簧

LXW-11 系列微动式行程开关的内部结构如图4-4 所示。它是行程非常小的瞬时动作开关，其特点是操作力小且操作行程短，常用于机械、纺织、轻工、电子仪器等各种机械设备和家用电器中，作限位保护和连锁。微动开关可看作尺寸甚小又非常灵敏的微动式行程开关。

行程开关的外形和图形符号如图4-5 所示。

图4-4　LXW-11 系列微动式行程开关的内部结构

1—推杆；2—弯形片状弹簧；3—常开触头；4—常闭触头；5—复位弹簧

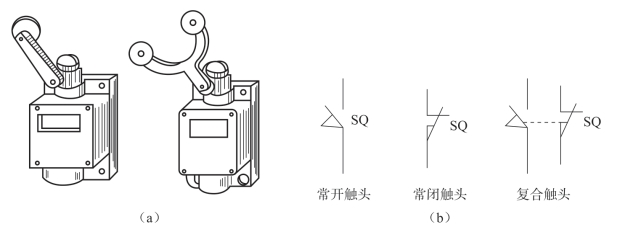

图4-5　行程开关的外形和图形符号

（a）行程开关的外形；（b）行程开关的图形符号

行程开关在选用时，主要根据机械位置对开关形式的要求和控制线路对触头的数量要求以及电流、电压等级来确定其型号。
