一、训练目的

（1）明确线路中的所有电器元件及其作用，理解反接制动控制线路的工作原理。

（2）掌握反接制动控制线路的接线方法、布线及工艺要求。

二、训练器材

小容量三相异步电动机1 台、转换开关1 只、CJ0-10 交流接触器2 只、热继电器1只、JFZ0 型速度继电器1 只、转速计1 只、电阻器5 只、复式按钮2 只、接线板1 块、导线若干。

三、训练步骤

（1）按图2-39 所示手动反接制动线路接线，经指导教师检查后方可通电实验。

①将SA 开关扳向正转启动位置使电动机运转。

②电动机稳定运行后，再将SA 开关扳至0 位切断电源，让电动机自行停车，记录从断电至完全停转的时间。

③再次接通开关SA 使电动机启动至稳定运行。(www.daowen.com)

④将转速计与电动机相接，将开关SA 由“正转”扳向“反接制动”，待电动机转速接近100 r/min 时再将开关SA 扳向0 位，记录制动时间。

⑤比较两次的停转时间。

图2-39　手动反接制动控制线路

（2）按图2-40 所示线路接线，完成单向运行反接制动线路的安装，经指导教师检查后方可通电。

①合上电源开关QS。

②按启动按钮SB1，使电动机启动并进入稳定运行状态。

③将停止按钮SB2 按到底，直到电动机完全停车，实行自动控制的反接制动。

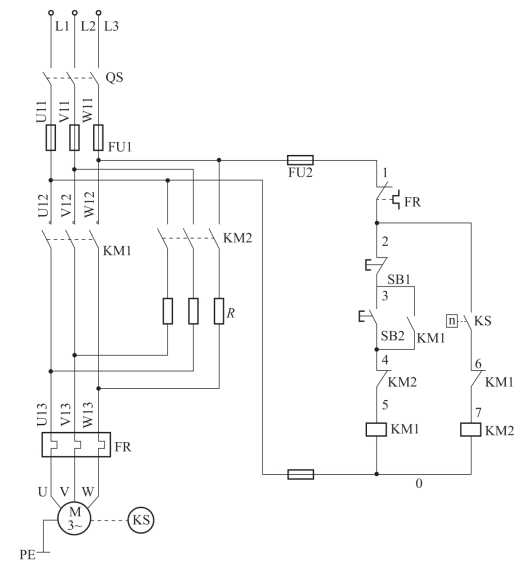

图2-40　单向运行反接制动控制线路
