一、导线的剥削

1.塑料硬线绝缘层的剖削

（1）芯线截面为4 mm2 及以下的塑料硬线，一般用钢丝钳进行剖削，其剖削方法如下：

①用左手捏住电线，根据线头所需长度用钢丝钳刀口切割绝缘层，但不可切入芯线。

②用右手握住钢丝钳头部用力向外勒去塑料绝缘层，如图1-48 所示。

③剖削出的芯线应保持完整无损，如损伤较大应重新剖削。

图1-48　用钢丝钳剖削塑料硬线绝缘层

（2）芯线截面大于4 mm2 的塑料硬线，可用电工刀进行剖削，其剖削方法如下：

①根据所需的长度用电工刀以45°角斜切入塑料绝缘层，如图1-49（b）所示。

②刀面与芯线保持25°角左右，用力向线端推削，不可切入芯线，削去上面一层塑料绝缘，如图1-49（c）所示。

③将下面的塑料绝缘层向后扳翻，如图1-49（d）所示，最后用电工刀齐根切去。

图1-49　用电工刀剖削塑料硬线绝缘层

（a）握刀姿势；（b）刀以45°角切入；（c）刀以25°角倾斜推削；（d）扳翻塑料层并在根部切去

2.塑料软线绝缘层的剖削

塑料软线绝缘层只能用剥线钳或钢丝钳剖削，不可用电工刀剖削，其剖削方法同塑料硬线绝缘层的剖削。

3.塑料护套线绝缘层的剖削

塑料护套线绝缘层必须用电工刀剖削，其剖削方法如下：

（1）按所需长度用电工刀刀尖对准芯线缝隙划开护套层，如图1-50（a）所示。

（2）向后扳翻护套层，用刀齐根切去，如图1-50（b）所示。

（3）在离护套层5～10 mm 处，用电工刀以45°角斜切入绝缘层，其他剖削方法同塑料硬线。

图1-50　塑料护套线绝缘层的剖削

（a）刀在芯线缝隙划开护套层；（b）扳翻护套层并齐根切去

4.橡皮线绝缘层的剖削

（1）用剥除塑料护套线的方法，用电工刀划开纤维编织层，削出绝缘层。

（2）用塑料硬线的剥除方法剥去橡皮线绝缘层。有的芯线上还包有棉纱，应将其齐根切去。

5.花线绝缘层的剖削

花线绝缘层有两层，在剥除棉纱层时，可用电工刀将其切割一圈后除去。内层为橡胶绝缘层，可用钢丝钳按剥除塑料软线绝缘层的方法剥除，其剖削方法如图1-51所示。

若橡套软线（橡套电缆）外包有较厚的护套层，可用剥除塑料护套层的方法剥除，若内部每根芯线又包有各自的橡皮绝缘层，可用剥除花线绝缘层的方法剥除。

图1-51　花线绝缘层的剖削

（a）将棉纱层剥除；（b）割断棉纱层

6.铅包线绝缘层的剖削

铅包线的铅包层要用电工刀剥除，其操作方法如图1-52 所示。

（1）确定好线头长度，用电工刀将铅包层切割一刀。

（2）用双手在切口两侧左、右、上、下扳折，使铅包层由切口处折断。

（3）将其抽出后露出芯线内层绝缘层，其剥除方法同塑料硬线。

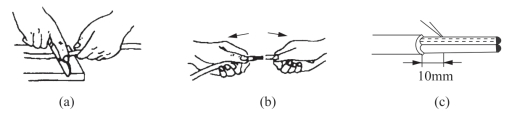

图1-52　铅包层的剖削

（a）按所需长度切入；（b）扳折切口拉出铅包层；（c）剖削绝缘层

二、导线的连接

1.铜芯导线的连接

当导线不够长或要分接支路时，就要将导线与导线连接。常用导线的线芯有单股、7股和9 股多种，连接方法随芯线的股数不同而异。

1）单服铜芯线的连接方法

（1）单股铜芯线直接连接——铰接法。

①把两线头的芯线成X 形相交，互相绞线2～3 圈，如图1-53（a）所示。

②扳直两线头，如图1-53（b）所示。

③将每个线头在芯线上紧贴并绕6 圈，用钢丝钳切去余下的芯线并钳平芯线的末端，如图1-53（c）所示。

图1-53　单股铜芯线的直接连接

（a）两线成X 形相交；（b）互绞2～3 圈；（c）每端密绕并绕至芯线直径10 倍以上

（2）单股铜芯线的T 字分支连接。

①将支路芯线的线头与干线芯线十字相交，使支路芯线根部留出3～5 mm，然后按顺时针方向缠绕支路芯线，缠绕6～8 圈后，用钢丝钳切去余下的芯线并钳平芯线末端，如图1-54（a）所示。

图1-54　单股铜芯线的T 字分支连接

②较小截面芯线可按图1-54（b）所示方法，环绕后结状，然后再把支路芯线头抽紧扳直，紧密地缠绕6～8 圈，剪去多余芯线，钳平切口毛刺。

2）7股铜芯线的连接方法(www.daowen.com)

（1）7 股铜芯线的直接连接。

①将割去绝缘层的芯线头散开并拉直，接着把近绝缘层1/3 线段的芯线绞紧，然后把余下的2/3 芯线头按图1-55（a）所示方法分散成伞状，并将每根芯线拉直。

②把两个伞状芯线线头隔根对叉，并捏平两根芯线，如图1-55（b）所示。

③把一端的7 股芯线按2、2、3 根分成3 组，接着把第一组2 根芯线扳直，垂直于芯线，并按顺时针方向缠绕，如图1-55（c）所示。

④缠绕2 圈后，将余下的芯线向右扳直，再把下边第二组的2 根芯线扳直，也按顺时针方向紧紧压住前2 根扳直的芯线缠绕，如图1-55（d）所示。

⑤缠绕两圈后，将余下的芯线向右扳直，再把下边第三组的3 根芯线扳直，按顺时针方向紧压前4 根扳直的芯线向右缠绕，如图1-55（e）所示。

⑥缠绕3 圈后，切去每组多余的芯线，钳平线端，如图1-55（f）所示。

⑦用同样方法再缠绕另一端的芯线。

图1-55　7 股铜芯线的直线连接

（2）7 股铜芯线的T 字分支连接。

①把分支芯线散开钳直，接着把近绝缘层1/8 的芯线绞紧，如图1-56（a）所示。

②把支路线头7/8 的芯线分成两组，一组4 根，另一组3 根，排齐，然后用旋凿把干线的芯线撬分2 组，再把支线中4 根芯线的一组插入干线两组芯线中间，而把3 根芯线的一组支线放在干芯线的前面，如图1-56（b）所示。

③把右边3 根芯线的一组往干线一边按顺时针紧紧缠绕3～4 圈，钳平线端，再把左边4 根芯线的一组芯线按逆时针方向缠绕，如图1-56（c）所示。

④逆时针缠绕4～5 圈后，钳平线段，如图1-56（d）所示。

图1-56　7 股铜芯线的T 字分支连接

3）9股铜芯线的连接方法

9 股铜芯线的连接方法与7 股铜芯线的连接方法基本相同。

2.线头与接线桩的连接

1）线头与针孔接线桩的连接这种接线桩是靠针孔顶部的压线螺钉压住线头来完成电路连接的，主要用于室内线路中某些仪器和仪表的连接，如熔断器、开关和某些监测计量仪表等。

（1）单股芯线与针孔接线桩连接芯线直径一般小于针孔，最好将线头折成双股并排插入针孔内，使压接螺钉顶紧双股芯线中间。若芯线较粗，也可用单股，但应将芯线线头向针孔上方微折一下，使压接更加牢固，如图1-57 所示。

（2）多股芯线的连接方法：首先将芯线线头进一步绞紧，且注意线径与针孔的配合。

①若线径与针孔相适，可直接压接，但在一些特殊场合应作压扣处理。以7 股芯线为例，绝缘层应多剥去一些，芯线线头在绞紧前分三级剪除，2 股剪得最短，4 股稍长，长出单股芯线直径的4 倍，最后1 股应保留能在4 股芯线上缠绕两圈的长度，然后将其多股线绞紧，并将最长1 股绕在端头上形成“压扣”时，最后再进行压接，如图1-58（a）所示。

图1-57　单股芯线与针孔接线桩的连接

（a）芯线折成双股连接；（b）单股芯线插入连接

②若针孔过大可用一单股芯线在端头上密绕一层，以增大端头直径，如图1-58（b）所示。

③若针孔过小可剪去芯线线头中间几股，如图1-58（c）所示。一般7 股芯线剪去1～2 股，9 股芯线剪去2～7 股，但一般应尽量避免这种情况。

图1-58　多股芯线的连接

（a）针孔合适的连接；（b）针孔过大时线头的处理；（c）针孔过小时线头的处理

2）线头与平压式接线桩的连接

在螺钉平压式接线柱头上接线时，如果是较小截面单股芯线，则必须把线头弯成羊眼圈，羊眼圈弯曲的方向应与螺钉拧紧的方向一致，如图1-59 所示。较大截面单股芯线与螺钉平压式接线柱头连接时，线头须装上接线耳，由接线耳与接线柱连接。对于横截面不超过10 mm2、股数为7 股及以下的多股芯线，应按图1-60 所示的步骤制作压接圈。

图1-59　单股芯线压接圈的弯法

（a）离绝缘侧根部约3 mm 处向外侧折角；（b）按略大于螺钉直径弯曲圆弧；（c）剪去芯线余端；（d）修正圆圈致圆

图1-60　7 股芯线压接圈的弯法

软线线头的连接也可用平压式接线桩，如图1-61 所示。

这是一种利用瓦形垫圈进行平压式连接的方式。连接时，为防止线头脱落，应将芯线线头除去氧化层后弯成U 形，再用瓦形垫圈进行压接，如图1-62 所示。

图1-61　软线线头的连接

图1-62　单股芯线与瓦形接线桩的连接

（a）一个线头连接；（b）两个线头连接

三、线头绝缘层的恢复

在线头连接完工后，连接导线前所破坏的绝缘层必须恢复且恢复后的绝缘强度不应低于剖削前的绝缘强度，方能保证用电安全。电力线上恢复线头绝缘层常用黄蜡带、涤纶薄膜带和黑胶带（黑胶布）3 种材料。黄蜡带和黑胶带一般选用20 mm 宽较适中，包缠也方便。

1.绝缘带的包缠方法

将黄蜡带从导线左边完整的绝缘层上开始包缠，包缠两根带宽后方可进入无绝缘层的芯线部分，如图1-63（a）所示。包缠后，黄蜡带与导线保持约55°的倾斜角度，每圈压叠带宽的1/2，如图1-63（b）所示。包缠一层黄蜡带后，将黑胶布接在黄蜡带的尾端，按另一斜方向包缠一层黑胶带，也要每圈压叠带宽的1/2，如图1-63（c）、（d）所示。

图1-63　绝缘带的包缠

2.注意事项

（1）用在380 V 线路上的导线恢复绝缘时，必须先包缠1～2 层黄蜡带，然后再包缠一层黑胶带。

（2）用在220 V 线路上的导线恢复绝缘时，先包缠一层黄蜡带，然后再包缠一层黑胶带，也可只包缠两层黑胶带。

（3）绝缘带包缠时，不能过疏，更不许露出芯线，以免造成触电或短路事故。

（4）绝缘带包缠完毕的末端应用纱线绑扎牢固。

（5）绝缘带平时不可放在温度很高的地方，也不可浸染油类。
