一、测电笔

测电笔又称电笔，是电工常用的工具，有钢笔式和螺丝刀式两种。测电笔由氖管、电阻、弹簧和探头等组成，如图1-36 所示。

使用时，手指必须触及笔尾的金属部分并使氖管小窗背光且朝向自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法如图1-36 所示。

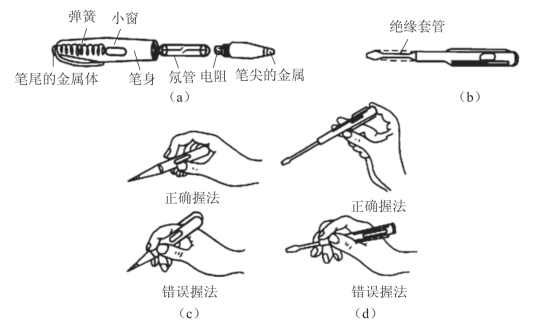

图1-36　测电笔及其使用方法

（a）钢笔式测电笔；（b）螺丝刀式测电笔；（c）钢笔式测电笔的用法；（d）螺丝刀式测电笔的用法

当用测电笔测试带电体时，电流经带电体、测电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60 V，测电笔中的氖管就会发光。测电笔检测的电压范围为60～500 V。

注意事项如下：

（1）使用前，必须在有电源处对测电笔进行测试，证明该测电笔确实良好，方可使用。

（2）验电时，应使电笔逐渐靠近被测物体，直至氖管发亮，不可直接接触被测物体。

（3）验电时，手指必须触及笔尾的金属体，否则带电体也会被误判为非带电体。

（4）验电时，要防止手指触及笔尖的金属部分，以免造成触电事故。

二、电工刀

电工刀是用来剖削电线线头、切割木台缺口、削制木槽的专用工具，其外形如图1-37 所示。

在使用电工刀时应注意：不得用于带电作业，以免触电；应将刀口朝外剖削，以避免伤及手指；剖削导线绝缘层时，应使刀面与导线成较小的锐角，以免割伤导线；使用完毕，应立即将刀身折进刀柄。

图1-37　电工刀

三、螺丝刀

螺丝刀又名“起子”，按照功能和头部形状可以分为“一”字形和“十”字形，如图1-38 所示。按握柄材料的不同，螺丝刀又可分为木柄和塑料柄两类。

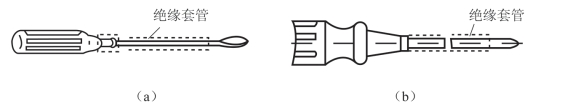

图1-38　螺丝刀

（a）“一”字形；（b）“十”字形

使用螺丝刀时应注意：螺丝刀较大时，除大拇指、食指和中指要夹住握柄外，手掌还要顶住握柄的末端以防旋转时滑脱；螺丝刀较小时，用大拇指和中指夹着握柄，同时用食指顶住握柄的末端用力旋动；螺丝刀较长时，用右手压紧握柄并转动，同时左手握住螺丝刀的中间部分（不可放在螺钉周围，以免将手划伤），以防止螺丝刀滑脱。

使用螺丝刀时还应注意：带电作业时，手不可触及螺丝刀的金属杆，以免发生触电事故；作为电工，不应使用金属杆直通握柄顶部的螺丝刀；为防止金属杆触及人体或邻近带电体，金属杆应套上绝缘管。

四、钢丝钳

钢丝钳在电工作业中用途广泛。钳口可用来弯绞或钳夹导线线头，齿口可用来紧固或起松螺母，刀口可用来剪切导线或钳削导线绝缘层，侧口可用来铡切导线线芯、钢丝等较硬线材。钢丝钳的构造和使用方法如图1-39 所示。

图1-39　钢丝钳的构造和使用方法

（a）构造；（b）弯绞导线；（c）紧固螺母；（d）剪切导线；（e）侧切钢丝

使用钢丝钳时应注意：使用前，应检查钢丝钳绝缘是否良好，以免带电作业时造成触电事故；在带电剪切导线时，不得用刀口同时剪切不同电位的两根线（如相线与零线、相线与相线等），以免发生短路事故。

五、尖嘴钳和斜口钳

尖嘴钳因其头部尖细，适用于在狭小的工作空间中操作，如图1-40（a）所示。

尖嘴钳可用来剪断较细小的导线，也可用来夹持较小的螺钉、螺帽、垫圈、导线等，还可用来对单股导线整形（如平直、弯曲等）。若使用尖嘴钳带电作业，应检查其绝缘是否良好，并保证在作业时金属部分不会触及人体或邻近的带电体。

图1-40　尖嘴钳和斜口钳

（a）尖嘴钳；（b）斜口钳

斜口钳又叫断线钳，其头部偏斜，专用于剪断较粗的金属丝、线材及电线电缆等。对粗细不同、硬度不同的材料，应选用大小合适的斜口钳。

六、剥线钳

剥线钳是专用于剥削较细小导线绝缘层的工具，其外形如图1-41 所示。

使用剥线钳剥削导线绝缘层时，先将要剥削的绝缘长度用标尺定好，然后将导线放入相应的刃口中（比导线直径稍大），再用手将钳柄一握，导线的绝缘层即被剥离。

使用剥线钳时，不容许用小咬口剥大直径导线，以免咬伤导线芯，也不容许将其当钢丝钳使用。

图1-41　剥线钳

七、活络扳手

活络扳手的钳口可在规格所定范围内任意调整大小，用于旋动螺杆螺母，其构造和使用方法如图1-42 所示。

使用活络扳手时，不能反方向用力，否则容易扳裂活络扳唇，也不准用钢管套在手柄上作加力杠使用，更不准用作撬棍撬重物或当手锤敲打。旋动螺杆、螺母时，必须把工件的两侧平面夹牢，以免损坏螺杆或螺母的棱角。

图1-42　活络扳手的构造和使用方法

（a）构造；（b）扳大螺母握法；（c）扳小螺母握法

八、万用表

万用表是一种常用的多功能、多量程的便携式测量仪表，可以用来测量直流电压、直流电流、交流电压、电阻等。因此，万用表在电气设备的安装、维修及调试等工作中的应用十分广泛。

万用表的型号繁多，图1-43 所示为常用万用表的外形。万用表主要由表头、测量线路和转换开关组成。表头是万用表进行各种测量的公用部分。测量线路是万用表的关键部分，其作用是将各种不同的被测电量转换成磁电系表头能直接测量的直流电流，一般万用表包括多量程直流电流表、多量程直流电压表、多量程交流电压表、多量程欧姆表等几种测量线路。转换开关是为了配合万用表中测量不同电量和量程的要求，对测量线路进行变换，用于选择万用表的测量对象及量程。

图1-43　常用万用表的外形

1.使用前的检查与调整

在使用万用表进行测量前，应进行下列检查和调整：

（1）外观应完好无破损，当轻轻摇晃时，指针应摆动自如。

（2）旋动转换开关，应切换灵活无卡阻，挡位应准确。

（3）水平放置万用表，转动表盘指针下面的机械调零螺丝，使指针对准标度尺左边的0 位线。

（4）测量电阻前应进行电调零（每换挡一次，都应重新进行电调零），即将转换开关置于欧姆挡的适当位置，两支表笔短接，旋动欧姆调零旋钮，使指针对准欧姆标度尺右边的0 位线。如指针始终不能指向0 位线，则应更换电池。

（5）检查表笔插接是否正确，黑表笔应接“-”极或“*”插孔，红表笔应接“＋”极。

（6）检查测量机构是否有效，即用欧姆挡短时碰触两表笔，指针应偏转灵敏。

2.直流电阻的测量

（1）首先应断开被测电路的电源及连接导线。若连在电路中测量，将损坏仪表；若在路测量，将影响测量结果。

（2）合理选择量程挡位，以指针居中或偏右为最佳。测量半导体器件时，不应选用R×1 挡和R×10 k 挡。(www.daowen.com)

（3）测量时，表笔与被测电路应接触良好。双手不得同时触及表笔的金属部分，以防将人体电阻并入被测电路造成误差。

（4）正确读数并计算出实测值。切不可用欧姆挡直接测量微安表头、检流计和电池内阻。

3.电压的测量

（1）测量电压时，表笔应与被测电路并联。

（2）测量直流电压时，应注意极性。若无法区分正、负极，则先将量程选在较高挡位，用表笔轻触电路；若指针反偏，则调换表笔。

（3）合理选择量程。若被测电压无法估计，先应选择最大量程，视指针偏摆情况再作调整。

（4）测量时应与带电体保持安全间距，手不得触及表笔的金属部分。测量高电压时（500～2 500 V），应戴绝缘手套且站在绝缘垫上使用高压测试笔进行测量。

4.电流的测量

（1）测量电流时，应与被测电路串联，切不可并联。

（2）测量直流电流时，应注意极性。

（3）合理选择量程。

（4）测量较大电流时，应先断开电源然后再撤表笔。

5.注意事项

（1）测量过程中不得换挡。

（2）读数时，应三点成一线（眼睛、指针、指针在刻度中的影子）。

（3）根据被测对象，正确读取标度尺上的数据。

（4）测量完毕后应将转换开关置空挡或OFF 挡或电压最高挡。若长时间不用，应取出内部电池。

（5）应在干燥、无震动、无强磁场及环境温度适宜的条件下使用和保存万用表。

九、钳形电流表

钳形电流表是一种不需断开电路就可直接测量电路交流电流的携带式仪表，在电气检修中使用非常方便，应用相当广泛，其外形如图1-44（a）所示。

1.使用方法

钳形电流表最基本的功能是测量交流电流，虽然准确度较低（通常为2.5 级或5 级），但因在测量时无须切断电路，因此使用很广泛。如需进行直流电流的测量，则应选用交直流两用钳形表。

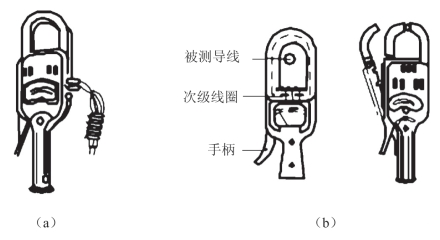

图1-44　钳形电流表

（a）外形；（b）使用方法

使用钳形表测量前，应先估计被测电流的大小以合理选择量程。使用钳形表时，被测载流导线应放在钳口内的中心位置，以减小误差。钳口的结合面应保持接触良好，若有明显噪声或表针振动厉害，可将钳口重新开合几次或转动手柄。在测量较大电流后，为减小剩磁对测量结果的影响，应立即测量较小电流并把钳口开合数次。测量较小电流时，为使读数较准确，在条件容许的情况下，可将被测导线多绕几圈后再放进钳口进行测量（此时的实际电流值应为仪表的读数除以导线的圈数）。

使用时，将量程开关转到合适位置，手持胶木手柄，用食指勾紧铁芯开关，以便于打开铁芯。将被测导线从铁芯缺口引入铁芯中央，然后放松食指，铁芯即自动闭合。被测导线的电流在铁芯中产生交变磁通，表内感应出电流时即可直接读数。

在较小空间内（如配电箱等）测量时，要防止钳口的张开引起相间短路。

2.注意事项

（1）使用前应检查外观是否良好，绝缘有无破损，手柄是否清洁、干燥。

（2）测量时应戴绝缘手套或干净的线手套并注意保持安全间距。

（3）在测量过程中不得切换挡位。

（4）钳形电流表只能用来测量低压系统的电流，被测线路的电压不能超过钳形表所规定的使用电压。

（5）每次测量只能钳入一根导线。

（6）若不是特别必要，一般不测量裸导线的电流。

（7）测量完毕应将量程开关置于最大挡位，以防下次使用时疏忽大意造成仪表的意外损坏。

十、兆欧表

兆欧表又叫摇表、绝缘电阻测量仪等，是一种测量电气设备和电路绝缘电阻的仪表，其外形如图1-45 所示。

兆欧表主要由3 个部分组成：手摇直流发电机、磁电式流比计及接线桩（L、E、G）。

图1-45　兆欧表的外形

1.兆欧表的选用

兆欧表的选用主要考虑两个方面：一是电压等级，二是测量范围。

测量额定电压在500 V 以下的设备或线路的绝缘电阻时，可选用500 V 或1 000 V 的兆欧表。测量额定电压在500 V 以上的设备或线路的绝缘电阻时，可选用1 000～2 500 V的兆欧表。测量瓷瓶时，应选2 500～5 000 V 的兆欧表。

兆欧表测量范围的选择主要考虑两点：一方面，测量低压电气设备的绝缘电阻时可选用0～200 MΩ的兆欧表，测量高压电气设备或电缆时可选用0～2 000 MΩ兆欧表。另一方面，因为有些兆欧表的起始刻度不是零，而是1 MΩ或2 MΩ，这种仪表不宜用来测量处于潮湿环境中的低压电气设备的绝缘电阻，因其绝缘电阻可能小于1 MΩ，以致仪表无法读数或读数不准确。

2.兆欧表的使用

兆欧表上有3 个接线柱，两个较大的接线柱上分别标有E（接地）、L（线路），另一个较小的接线柱上标有G（屏蔽）。其中，L 接被测设备或线路的导体部分；E 接被测设备或线路的外壳或大地；G 接被测对象的屏蔽环（如电缆壳芯之间的绝缘层）或不需测量的部分。兆欧表的常见接线方法如图1-46 所示。

图1-46　兆欧表的常见接线方法

（a）测线路绝缘电阻；（b）测电动机绝缘电阻；（c）测电缆绝缘电阻

（1）测量前，要先切断被测设备或线路的电源，并将其导电部分对地进行充分放电。用兆欧表测量过的电气设备也须进行接地放电，才可再次测量或使用。

（2）测量前，要先检查仪表是否完好。将接线柱L、E 分开，由慢到快摇动手柄约1 min，使兆欧表内发电机转速稳定（约120 r/min），指针应指在“：”处。再将L、E 短接，缓慢摇动手柄，指针应指在“0”处。

（3）测量时，兆欧表应水平放置平稳。在测量过程中，不可用手触及被测物体的测量部分，以防触电。

兆欧表的操作方法如图1-47 所示。

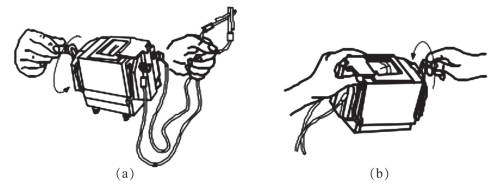

图1-47　兆欧表的操作方法

（a）校试的兆欧表的操作方法；（b）测量时的兆欧表的操作方法

3.使用注意事项

（1）仪表与被测物体间的连接导线应采用绝缘良好的多股铜芯软线，而不能用双股绝缘线或绞线，且连接线间不得绞在一起，以免测量数据不准。

（2）摇动手柄的转速要均匀，不可使指针忽快忽慢地不停摆动。

（3）在测量过程中，若发现指针为零，说明被测物体的绝缘层可能击穿短路，此时应停止继续摇动手柄。

（4）测量具有大电容的设备时，读数后不得立即停止摇动手柄，否则已充电的电容将对兆欧表放电，有可能烧坏仪表。

（5）温度、湿度、被测物体的有关状况等对绝缘电阻的影响较大，为便于分析比较，记录数据时应反映上述情况。

（6）兆欧表要定期检验，检验时直接测量有确定值的标准电阻，检查其测量误差是否在规定范围以内。
