背光灯电路原理精讲

三星BN44-00260A电源+背光灯二合一板背光灯电路主要由振荡与控制电路SEM2006(UI801)、激励推动电路QI801~QI806、推动变压器DT801S与升压输出电路开关管QI820、QI821、升压变压器TI801S、TI802S组成。

1.振荡与控制电路

三星BN44-00260A电源+背光灯二合一板背光灯振荡与控制电路如图7-17(见全文后插页)所示。它主要以振荡与控制电路SEM2006(UI801)为核心组成。

(1)SEM2006简介

SEM2006是背光灯专用振荡与控制电路,内含振荡器、驱动电路、电流和电压检测电路、亮度调整电路、点灯控制电路等。SEM2006引脚功能见表7-7。

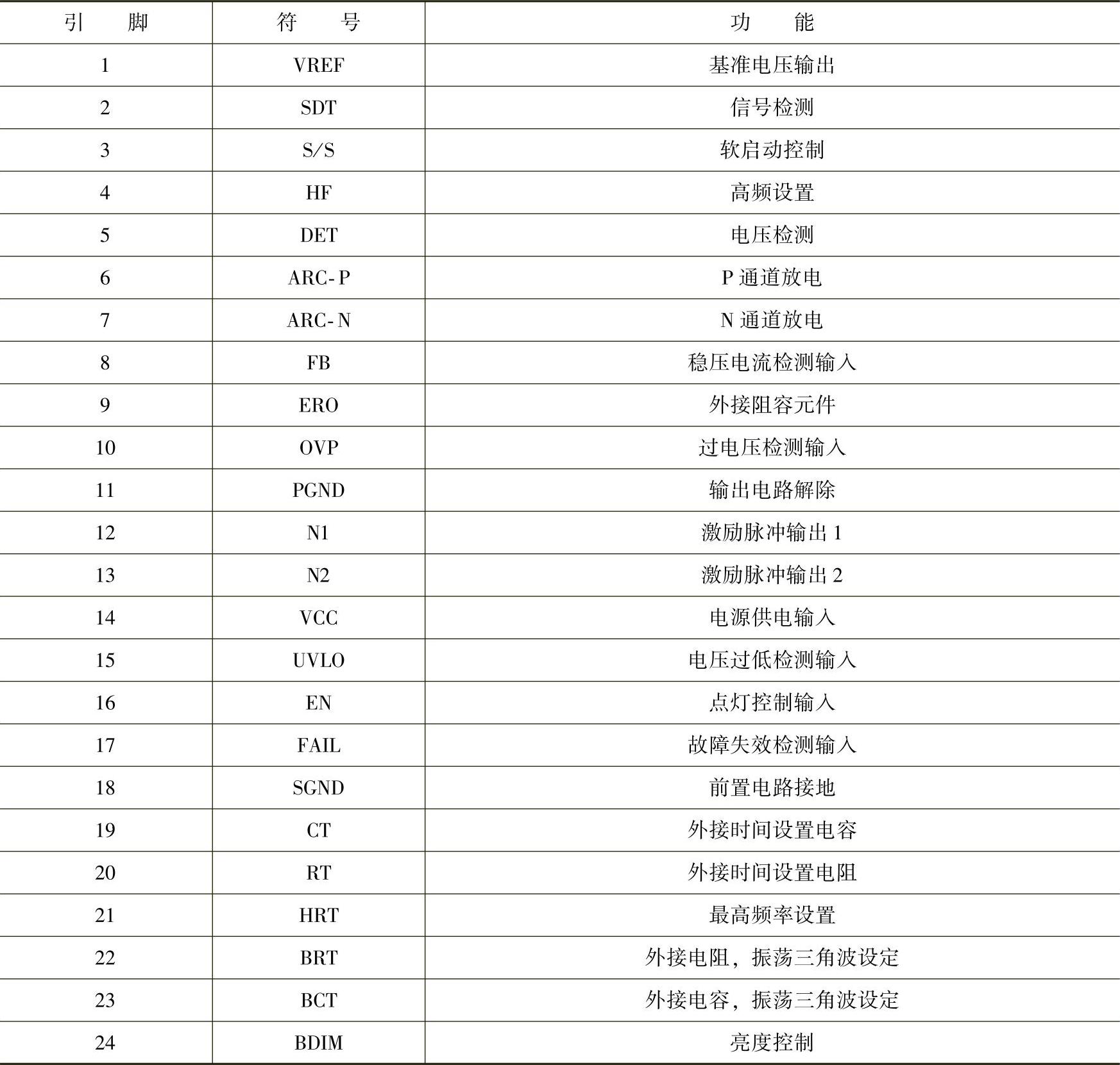

表7-7 SEM2006引脚功能


(2)启动工作过程

电源电路二次侧输出的13V电压直接为推动电路供电,同时经RI803//RI804降压后产生的VDD电压为背光灯振荡与控制电路UI801供电,PFC电路输出的380V电压为升压输出电路QI820、QI821供电。开机后,主电路控制系统通过连接器CNM802的23脚向背光灯电路送去Inverter ON/OFF点灯高电平,经光耦合器PC803S控制后,送到UI801的16脚,背光灯电路启动工作,UI801从12、13脚输出DRV1和DRV2激励脉冲。

(3)推动与升压输出电路

推动与升压输出电路如图7-18(见全文后插页)所示。UI801从12、13脚输出DRV1和DRV2激励脉冲经推动电路QI801~QI806放大后,通过推动变压器DT801S输出激励脉冲,激励半桥式输出电路QI820、QI821轮流导通截止,其脉冲电流在升压变压器TI801S、TI802S中产生感应电压,通过互感作用,在二次高压绕组产生接近于正弦波的交流高压,经高压连接器去点亮液晶显示屏内部的背光灯管。(www.daowen.com)

2.控制与保护电路

(1)背光灯点灯控制电路

背光灯点灯(使能)控制电路如图7-15所示。该电路以双运算放大器A393F(UB802)为核心组成,对PFC电路输出的电压进行检测,对点灯控制电压和PFC驱动电路的VCC电压进行控制,以达到控制和保护的目的。

因为该机背光功放管直接采用PFC电压供电,所以PFC电压的正常与否对背光电路极为重要。由于遥控开机后,背光灯电路(SEM2006)和PFC电路(FAN7530)同时得电,如果此时背光电路工作,PFC电路可能尚未正常工作,会影响整机工作。另外,当PFC电路有故障,PFC电压超限时,会造成功放管不堪重负,所以增加了背光使能电路。

A393F内部是双运算放大器,在该电路中作为比较器使用,2、6脚分别是两个比较器的反相输入端,通过UB801钳位于2.5V,为UB802的6脚和2脚提供基准电压;UB802的3、5脚(正相输入端)通过对PFC电压取样,PFC电压正常工作时实测为375V,UB802的3脚为2.15V、5脚为3.15V,3脚电压低于2脚时1脚输出低电平,5脚电压高于6脚时7脚输出高电平。1脚低电平不会使模拟晶闸管QB803、QB802动作,开/关机VCC控制电路正常工作,PFC电路正常工作;7脚高电平使点灯控制光耦合器PC803S导通,为背光灯电路SEM2006的16脚送去高电平点灯控制电压,背光电路工作。

当PFC电压低到一定程度时,UB802的5脚电压会低于6脚电压,7脚输出低电平控制PC803S截止,SEM2006的16脚失去高电平点灯使能信号,背光电路不工作;当PFC电压异常升高到一定程度时,UB802的3脚电压会高于2脚电压,1脚输出高电平,使QB803和QB802相继导通,将QB801的b极电位拉低,QB801截止,PFC电路失去VCC供电停止工作,因为QB803和QB802接成晶闸管形式有自锁功能,所以需断电才能解除保护。

(2)过电压保护电路

过电压保护电路由SEM2006的5、10脚内外电路完成。升压变压器TI8001S、TI8002S二次侧输出的高频高压,经电容分压后,一是通过电容输出得到OPEN1~OPEN4取样电压,经DI803、DI806整流后产生DET电压,送到SEM2006的5脚,对背光灯输出电压进行检测和调整;二是经二极管整流,产生过电压保护(OVP)取样电压,送到SEM2006的10脚。当输出电压异常时,SEM2006内部保护电路启动,停止输出激励脉冲。

(3)过电流保护电路

过电流保护电路由SEM2006的8脚内外电路完成。升压变压器TI8001S二次高压输出连接器CN4的灯管电流,通过SC1、SC2串联电流互感器CTS801的互感作用,在二次侧产生感应电压,经DS801、DS802整流后产生FB-1取样电压,送到SEM2006的8脚,对灯管电流进行检测和调整。当灯管电流异常时,SEM2006内部保护电路启动,停止输出激励脉冲。
