创维液晶彩电采用的168P-P32ALK-00电源板，是电源+背光灯二合一板，型号全称为168P-P32ALK-00/5800-P32TLK-0030/0100/0110。该二合一板集成电路采用NCP1653A+STR-A6259H+FSQ0565R+STR-H3435+STR-H7224组合方案，电源板冷地端输出5V/0.3A、24V/0.5A-1.5A、12V/0.5A-2.5A电压，为主板和背光灯驱动电路供电；热地端输出H7224 VCC和PFC 390V电压，为背光灯激励和升压输出电路供电。背光灯电路输出AC1100V（有效值）交流电压，为背光灯管供电。

创维168P-P32ALK-00电源+背光灯二合一板应用于创维32S12HR、32K03HR、32L05HR等液晶彩电中。

创维168P-P32ALK-00电源+背光灯二合一板实物图解如图6-9所示；电路组成框图如图6-10所示。

开关电源电路由三部分组成：一是以集成电路NCP1653A（IC1）为核心组成的PFC电路，将整流滤波后的市电校正后提升到390V为主电源和背光灯升压输出电路供电；二是以厚膜电路STR-A6259H（IC5）为核心组成的副电源，为主板提供5V供电的同时输出VCC电压；三是以厚膜电路FSQ0565R（IC301）为核心组成的主电源，产生12V和24V电压，为主板和电源板上的背光灯电路供电。(www.daowen.com)

背光灯电路由三部分组成：一是以STR-H3435（IC4）为核心组成的振荡驱动控制电路，产生驱动激励脉冲，并对背光灯亮度和点灯进行控制，设有过电压保护电路；二是以STR-H7224（IC3）为核心组成的半桥转全桥推动电路；三是以大功率MOSFET（开关管）Q2～Q4、Q6和升压变压器T9为核心组成的全桥式推挽电路，将激励脉冲放大后，其脉冲电流在升压变压器二次侧产生1000V以上交流电压，将背光灯点亮。

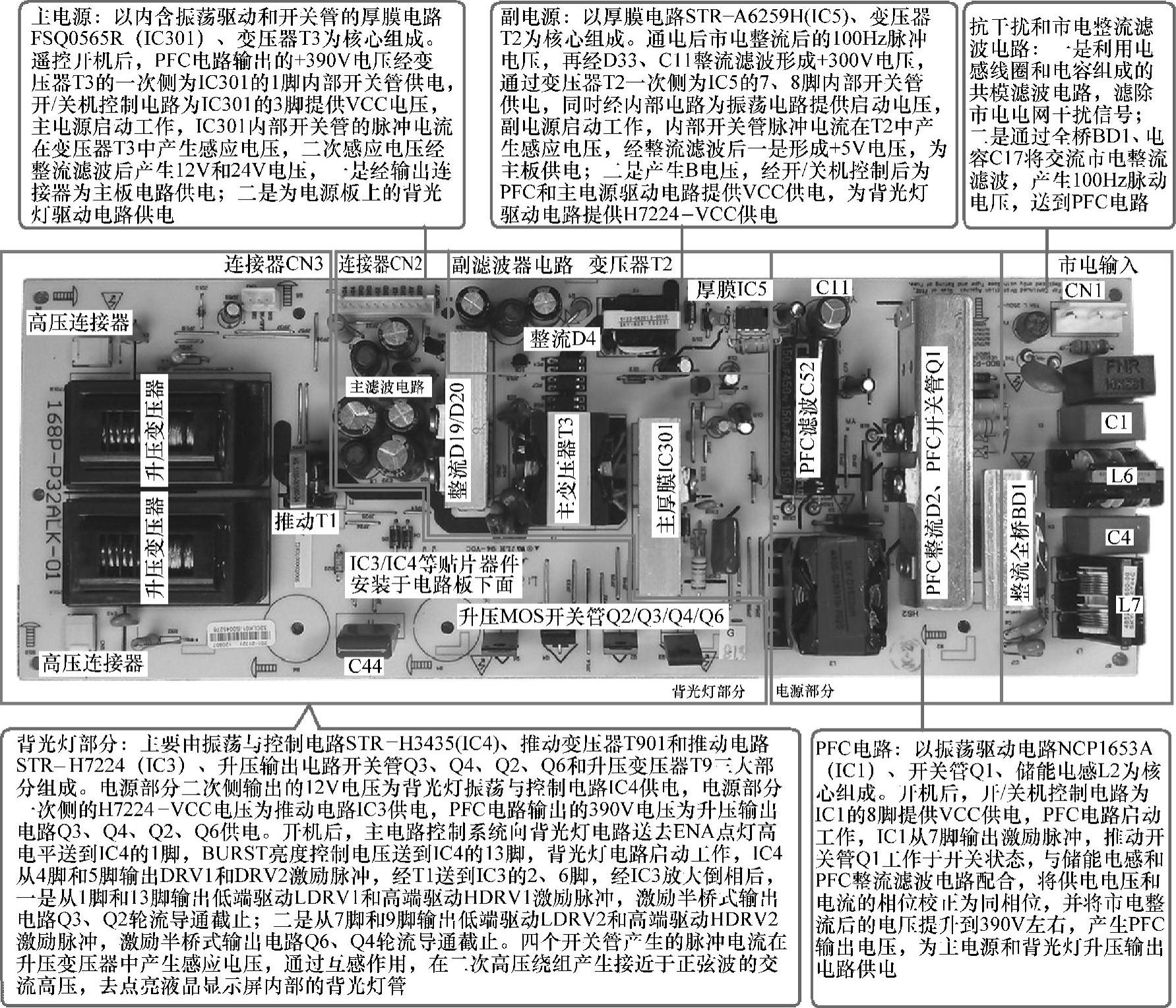

图6-9 创维168P-P32ALK-00电源+背光灯二合一板实物图解
