背光灯板电路发生故障时，主要引起有伴音而黑屏幕的故障：一是背光灯始终不亮，液晶屏始终为黑屏幕，多为背光灯板电路故障，主要检查背光灯板工作条件和背光灯板电路；二是液晶屏开机瞬间背光灯点亮，然后熄灭，主要检查保护检测电路、背光灯管和高压形成电路。

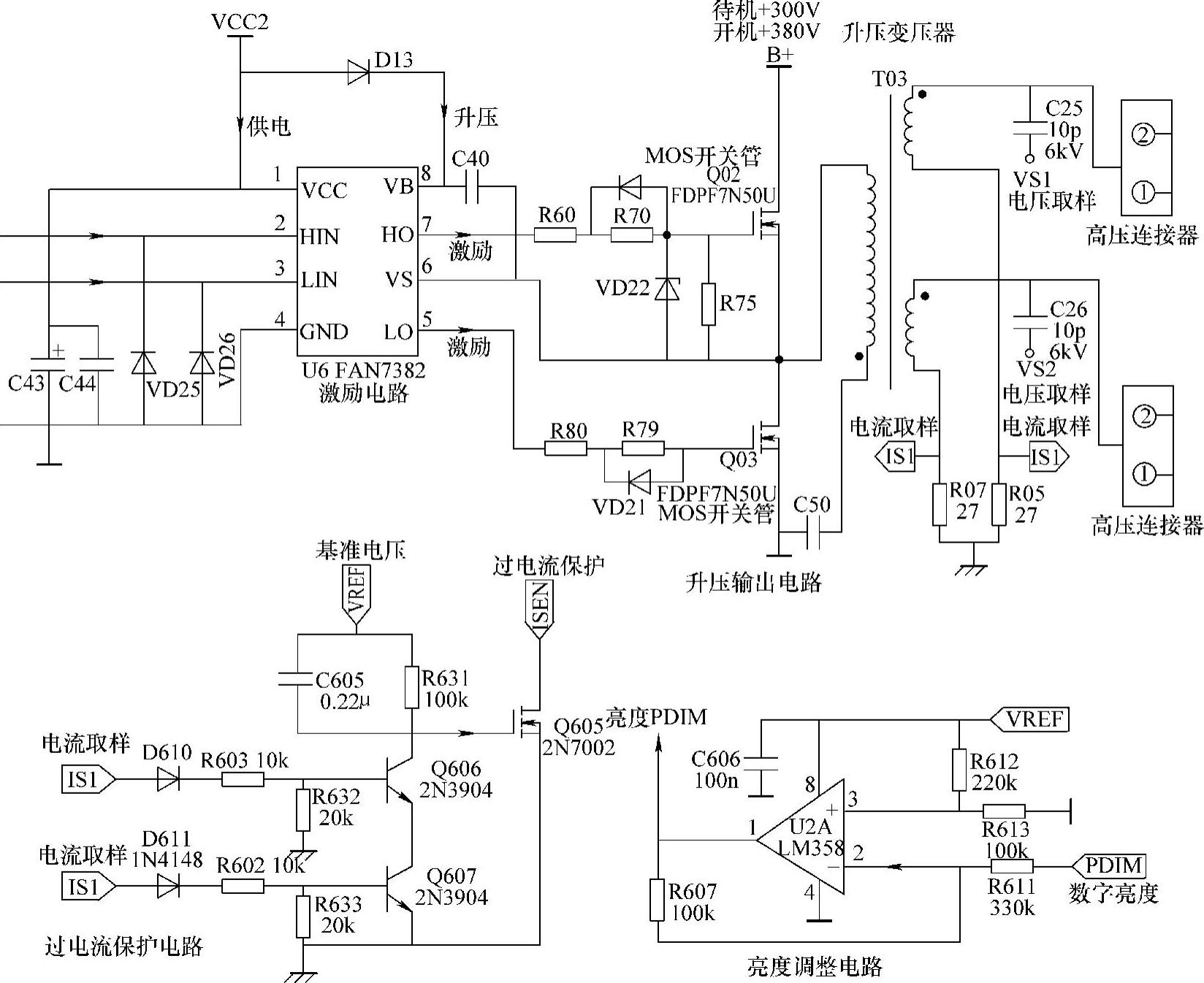

背光灯二合一板背光灯电路

由于背光灯电路正常时会产生1000V以上的高频电压，维修时应注意安全，最好采用隔离变压器进行维修。

1.背光灯不亮维修

（1）测量背光灯板工作条件

当背光灯板不工作，背光灯根本不亮产生黑屏幕故障时，首先测量背光灯板工作条件：一是测量驱动控制电路的12V供电和升压输出电路的PFC 380V供电是否正常；二是测量PDIM亮度调整电压、ENA点灯控制电压是否正常；三是测量IC600（OZ9976）的14脚输出的5.5V基准电压是否正常。

如果12V供电和PFC 380V供电不正常，检查电源板12V输出控制电路和PFC电路；如果ENA和PDIM电压不正常，检查控制系统电路。

（2）测试激励和振荡脉冲

背光灯板工作条件正常时，测量推动变压器T03有无激励脉冲输出，无激励脉冲输出，则是振荡驱动控制电路IC600及其外部电路故障；有激励脉冲输出，则是升压输出电路故障。

2.保护故障维修

开机灯管亮一下熄灭，这属于背光保护电路故障。背光保护有两种：一种是过电压保护；一种是过电流保护。这两种保护动作时，所表现出的现象是有区别的。如果是过电压保护，则灯管点亮后大约1s才熄灭；如果是过电流保护，则灯管点亮后瞬间熄灭（灯管不良的除外）。

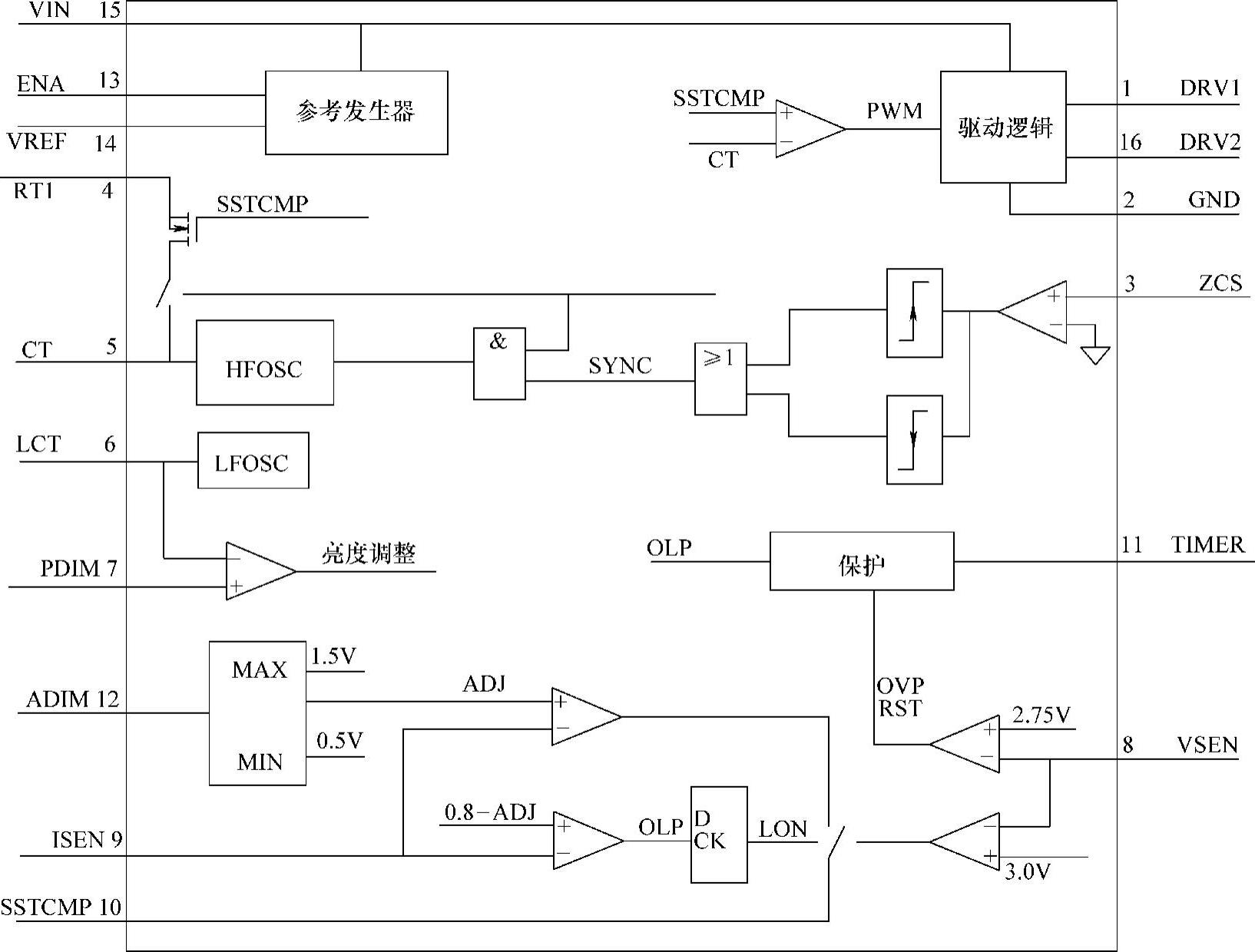

图6-8 OZ9976内部电路框图(www.daowen.com)

（1）解除保护的方法

过电压保护检测电路产生的保护触发电压，加到IC600的8脚（过电压保护输入端）。8脚电压正常时在2V以下，当8脚电压上升到2.75V以上高电平时，可判断过电压保护电路启动。解除过电压保护的方法：一是将8脚通过几百欧电阻对地短路；二是将保护检测电路D606、D607的负极对地短接。

过电流保护检测电路产生的检测电压送到IC600的9脚，9脚电压正常时为1.2V，当9脚电压上升到1.5V以上高电平时，可判断过电流保护电路启动。解除过电流保护的方法是将9脚通过几百欧电阻对地短接。

（2）排除保护故障

保护电路启动，多数是由于输出电路开路引起，例如变压器、输出插座、输出电容虚焊等，也有取样电容击穿或开路引起。对于前者，可以将变压器、输出插座、输出电容引脚重新焊接一遍；对于后者，因为有两组这样的电路，所以可以采用对比法。用数字万用表在路测量取样电容的正反向容量，找到在路正反向容量差别较大的一组，更换相关的电容，故障即可排除。

对于过电流保护，多数是由于变压器匝间短路引起负载电流过大产生。维修时可以分别将各个升压变压器的一次侧断开，进行开机试验，确定是哪个检测电路引起的保护。

3.维修实例

【例1】开机后有伴音，屏幕亮一下即灭。

分析与检修：开机后指示灯亮，几秒钟后伴音出现，屏幕上刚显示出图像，马上熄灭，判断背光灯板电路的保护电路动作。

对背光灯板电路的供电、控制电压进行检查，均正常。开机的瞬间，用数字万用表交流电压挡，黑表笔接地，红表笔搭接输出连接器的插头外皮，通过电磁感应测量交流输出电压，开机后的几秒钟内有300V左右的交流感应电压输出，当灯管刚亮时，马上消失。比较两个连接器的检测电压，发现连接器CN04的交流电压偏低，判断CN04相关的灯管发生故障，造成过电流保护。将CN04连接的灯管更换后，故障排除。

【例2】开机后有伴音，屏幕亮度低。

分析与检修：开机后指示灯亮，有伴音和图像，但图像亮度不足，调整图像亮度仍不能满足需求。测量开关电源输出的+12V电压和主板上的供电均正常，怀疑背光灯亮度不足，测量背光灯电路供电，发现升压输出电路的380V供电仅为340V左右，PFC电压高于待机状态的300V，说明PFC电路已经启动工作，造成输出电压不足，很可能是PFC滤波电容容量减小。更换C05后，PFC输出电压上升到380V，图像亮度也恢复正常。
