背光灯电路维修技巧详解

1.背光灯始终不亮

(1)检查背光灯板工作条件

首先检查背光灯板工作条件。测背光灯U901的1脚的+12V供电、2脚4V的VCC供电输出、28脚5V的VDD电压输出是否正常;10脚BL-ON-1点灯控制高电平、8脚亮度调整P-DIM电压是否正常。

+12V电压不正常,检查主电源+24V电压,+24V电压不正常,首先排除主电源电路故障;+24V电压正常,故障在三端稳压器U902。驱动控制电路U901的1脚有+12V电压输入,但2脚无VCC电压输出或28脚无VDD电压输出,故障在U901。

BL-ON-1点灯控制高电平不正常,测量连接器P803的12脚BL-ON是否为高电平,如果为低电平,故障在主板控制电路;如果为高电平,则是以U809为核心的保护检测与点灯控制电路故障。应急维修可将BL-ON-1控制电压接3V3供电输出端,将连接器P803的11脚亮度调整P-DIM控制端接3V3,模拟点灯和亮度调整电压,对背光灯电路进行维修。

(2)测试激励脉冲

背光灯板工作条件正常,检查U901的23、26脚有无激励脉冲输出,无激励脉冲输出,则故障在U901及其外部电路;否则故障在推动电路和桥式推挽输出电路。常见为桥式推挽输出电路MOSFET(开关管)击穿,全桥开关管Q901和Q902或者Q903和Q904同时损坏,会造成相对应的驱动电路损坏,还会造成交流输入熔丝开路。更换时需注意开关管的参数应一致。另外PFC电路输出电压不足,也会影响背光灯升压输出电路的正常工作,PFC电路供电电压VB过低时,背光灯电路会停止工作。

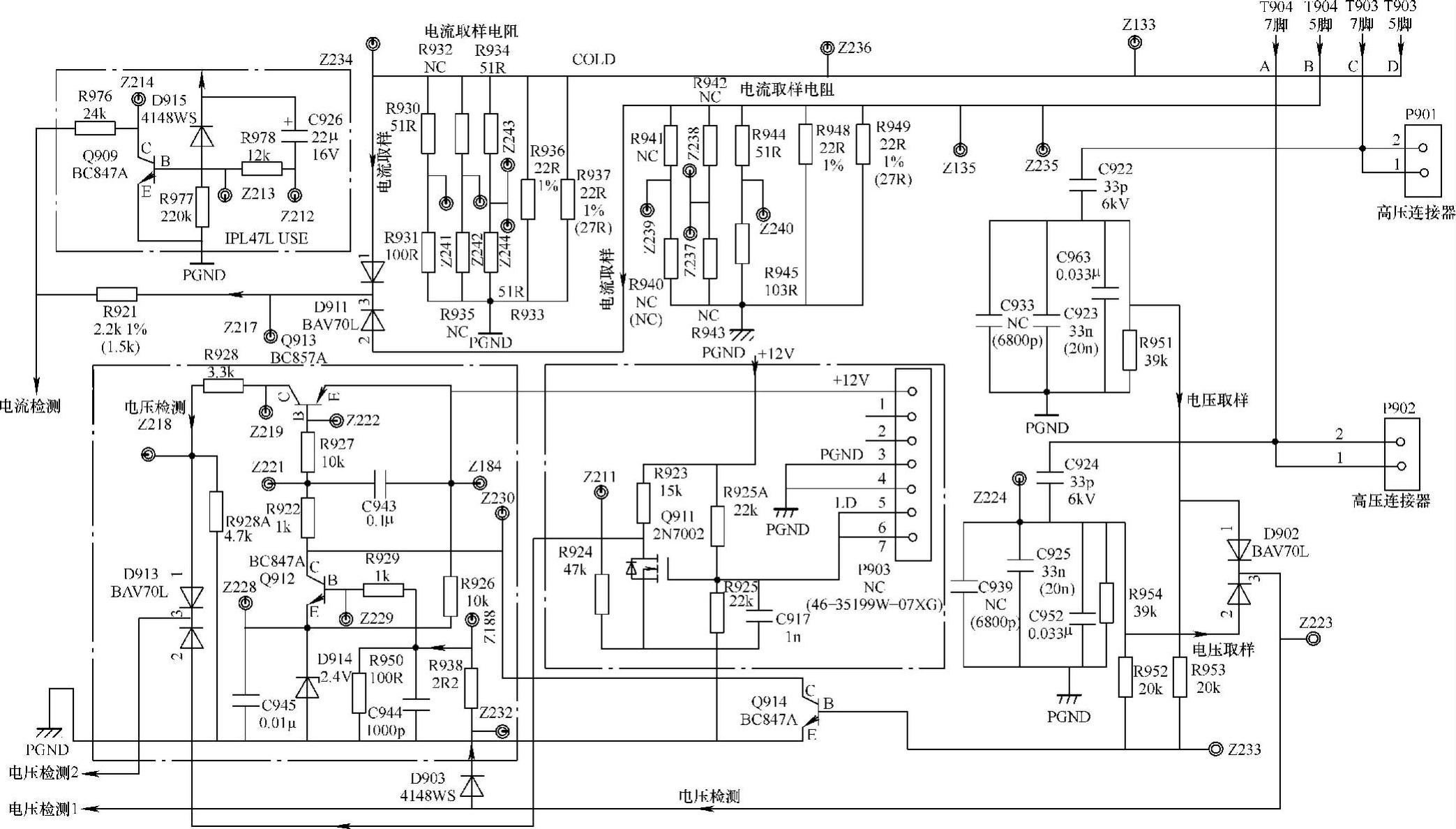

图4-23 TCL IPI47L电源+背光灯二合一板背光灯保护电路

2.背光灯亮后熄灭

(1)判断是否保护

如果开机的瞬间,有伴音,显示屏亮一下就灭,则是背光灯保护电路启动所致。如果背光灯灯管亮后马上就灭,则是过电流保护电路启动所致;如果灯管亮1s后才灭,则是过电压保护电路启动所致。

背光灯过电压、过电流保护电路主要对U901的13~16脚电压进行控制,检修时,可在开机后保护前的瞬间通过测量U901的13~16脚电压判断保护电路是否启动。如果14、15脚电压异常,则可判断是电压反馈电路引起的保护;如果13、16脚电压异常,则可判断是电流反馈电路引起的保护。(www.daowen.com)

(2)解除保护维修

高压有输出,但是时间很短暂,IC未处于保护状态,大致可判断为变压器损坏。解除U901过电压、过电流保护的方法是:将U901的13~15脚(保护检测电压输入端)短路到地。解除保护后,通电检修背光灯电路,观察故障现象,常见为背光灯不亮,输出连接器打火,升压变压器局部短路,取样电路电容、电阻烧焦、开路等。

3.维修实例

【例1】开机背光灯亮,数秒钟后熄灭。

分析与检修:通电测试,发现电源的继电器发出吸合声后大约7s背光点亮,然后瞬间就熄灭。背光可以点亮,说明高压正常,判断保护电路启动。进一步测试24V和PFC电路电压也都正常,就可以说明问题是在背光灯电路部分。

检查U901的1脚12V供电和10脚BL-ON-1电压正常,测试8脚的背光亮度控制电压也正常。测试U901的2脚VCC电压和28脚VCC输出电压也正常。怀疑是保护电路动作造成开机后保护。测试过电流保护和过电压保护电路,发现U901的14、15脚电压高于正常值,判断过电压保护电路启动,检查过电压保护电路,发现稳压管D914两端电压低于正常值3.3V,怀疑D914不良。更换D914后,开机不再保护,故障排除。

【例2】开机背光灯亮,数秒钟后熄灭。

分析与检修:维修前首先观察电源板,发现高压输出端口的电压取样电容C924和D902有黑色斑点,怀疑该处打火放电引起保护电路启动。测试C924有漏电现象,D902击穿。将打火部位清洗干净后,更换C924、D902,故障排除。

【例3】开机有伴音,黑屏幕。

分析与检修:维修时测量开关电源输出电压均正常,观察显示屏背光灯管始终没有点亮,判断故障在背光灯电路。测量背光灯的工作条件,U901的1脚12V供电正常,U901的2脚和28脚输出的VCC和VDD电压也正常。测量P803的BL-ON电压也为高电平,但测量U901的10脚BL-ON-1点灯控制电压却为低电平,将U809的10脚通过1kΩ电阻接3.3V,通电试机显示屏显示正常图像,判断故障在以U809为核心的保护检测点灯控制电路中。

测量U809的点灯控制电路1脚输出高电平正常,但负压检测电路7脚输出的是低电平,正常时应为高电平,测量U809的6脚(反相输入端)电压高于5脚(正相输入端)电压,估计是负压产生取样电路故障,测量C866两端无负压,检查负压整流滤波电路,发现整流管D847击穿,降压电阻R991烧断。更换D847和R991后,故障排除。
