TCL 3PL22C电源+背光灯二合一板背光灯电路如图4-13所示。该电路主要以驱动控制电路MP1008ES（U1），推动电路Q8、Q6、Q3，MOSFET（开关管）Q1、Q12和升压变压器T2为核心组成，将开关电源供给的12V电压逆变为1000V以上的交流高压，将背光灯管点亮。

该背光灯电路配合LC220WXE的LG液晶屏或T216XW01V0的AUO液晶屏。配合LG的LC220WXE液晶屏时，屏典型工作电流为112mA，屏单端电压为800V，工作频率为60kHz，点灯电压为1700V；配合AUO的T216XW01V0液晶屏时，屏典型工作电流为93mA，屏单端电压为703V，工作频率为46kHz，点灯电压1500V。

1.背光灯基本电路

（1）MP1008ES简介

MP1008ES是液晶产品CCFL背光控制电路，是一个固定工作频率的转换控制器，通过驱动外部大功率MOSFET实现功率输出，其内部含有PWM脉冲调光系统，灯管开路保护、过电压保护、过电流保护电路。MP1008ES（U1）引脚功能见表4-5。

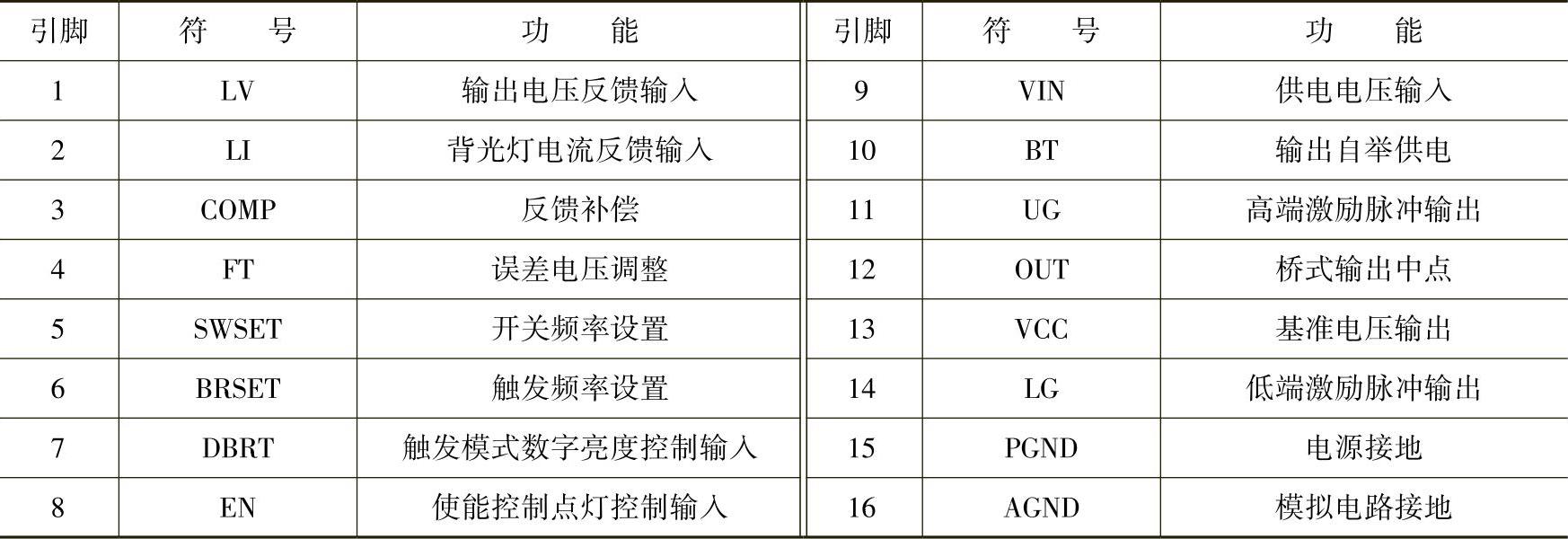

表4-5 MP1008ES（U1）引脚功能

（2）启动工作过程

二次开机后，主板控制系统送来的BL-ON高电平送到背光灯电路U1的8脚（使能控制端），U1启动工作，从11、14脚输出激励脉冲，其中11脚的激励脉冲经Q8、Q6、Q3放大后推动Q1；14脚输出的激励脉冲直接驱动开关管Q12。在激励脉冲的推动下，输出电路开关管Q1、Q12工作于开关状态，在升压变压器T2中产生感应电压，二次高压绕组产生的交流高压通过输出连接器将背光灯点亮。

2.调整与保护电路(www.daowen.com)

（1）亮度调整电路

主板送来的DIM亮度调整电压送到U1的7脚，对U1输出激励脉冲的占空比进行控制，进而控制背光灯输出电压的高低，达到控制背光灯亮度的目的。如果6脚连接VCC（6V），7脚能够直接驱动PWM调光信号。

（2）保护电路

在背光灯驱动控制电路U1的1脚外接过电压保护电路，2脚外接过电流保护电路，当背光灯输出电压过高或灯管电流过低异常时，U1内部过电压、过电流保护电路启动，背光灯电路停止工作。

电流检测电路：高压输出连接器P3、P5的2脚为灯管电流回路，在R58、R60上端产生电压降FB1、FB2，作为电流取样电压，经D8整流钳位、R52、R53降压后，反馈到U1的2脚，通过U1内部电路检测后，调整两个电压的相位差，改变T2一次绕组的占空比，达到稳定二次电流恒定的目的。

电压检测电路：T2的高压输出经C1、C27分压产生LV1取样电压，经C2、C28分压产生LV2取样电压，经C3、C29分压产生LV3取样电压，经C4、C30分压产生LV4取样电压，上述取样电压通过D14送到Q4的b极，经Q4、Q11、Q10放大后，对U1的4、5脚内部振荡频率和脉宽进行调整，稳定输出电压。当输出电压过高时，上述取样电压使Q4导通、Q11截止、Q10导通，使U1的4脚变为高电平，U1的5脚变为低电平，U1内部保护电路启动，停止输出激励脉冲。

另外，上述取样电压还经D12、D13送到U1的1脚，如果灯管开路，输出电压升高，U1的1脚电压超过1.2V时，3脚电压被一个55μA的脉冲电流拉低。与此同时，U1的4脚FT定时器被2μA电流充电，如果4脚电压超过1.2V，U1内部保护电路启动，停止输出激励脉冲。

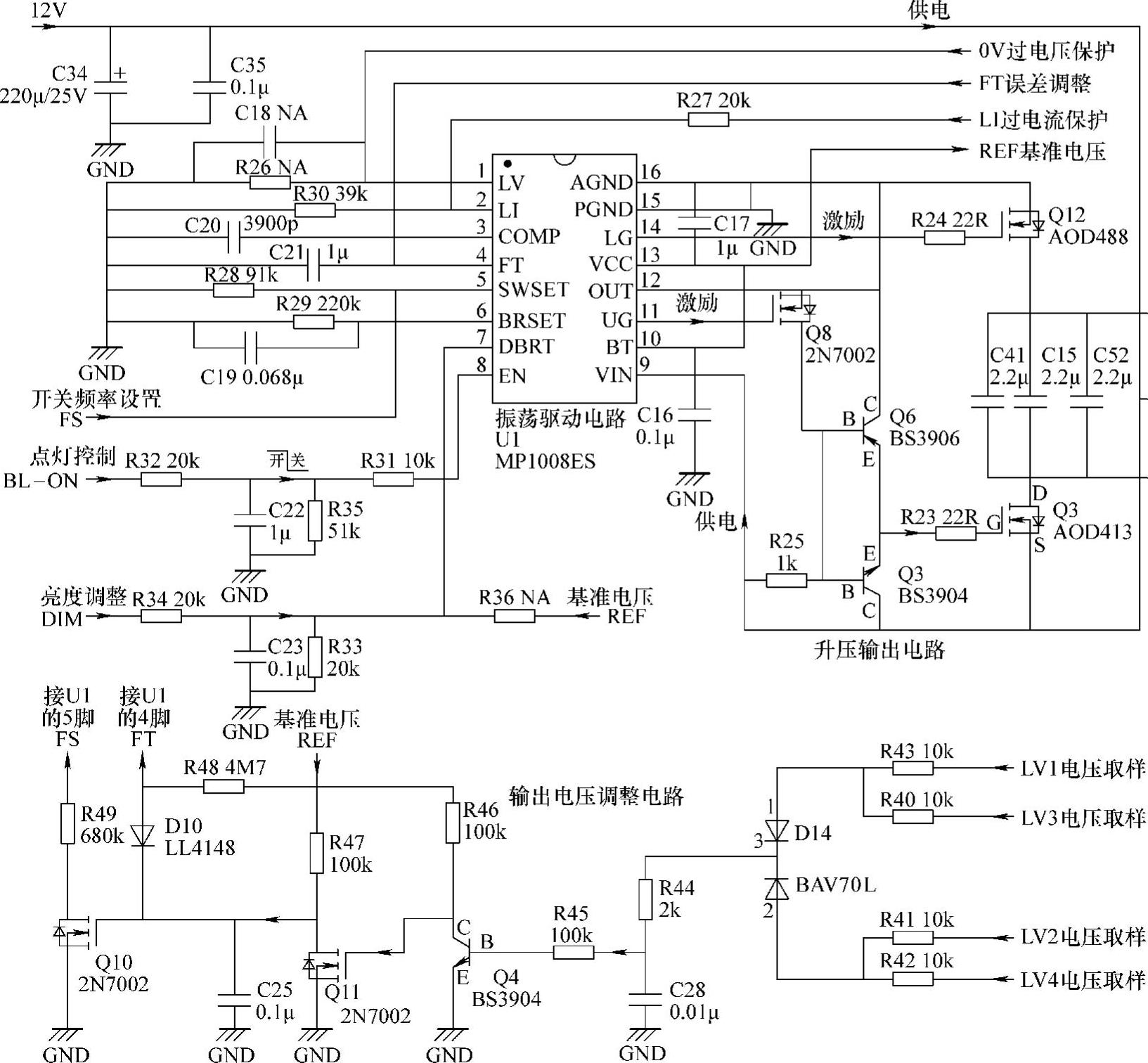

图4-13 TCL 3PL22C电源+背光灯
