TCL液晶彩电采用的3PL22C电源板，为电源+背光灯二合一板，其型号全称为40-3PL22C-PWC1XG 08-3PL22C-PW2。其中开关电源电路采用FA5571N，背光灯电路采用MP1008ES，开关电源电路输出5V、12V电压；背光灯电路点灯时输出1500V交流高压，工作时输出800V的维持电压，将4只背光灯管点亮。

TCL 3PL22C电源+背光灯二合一板应用于TCLL26F19、L16F11、L32F11、L26E11BDE、L26P11BDE、L32S10BDE、L26E19等小屏幕液晶彩电中。

TCL 3PL22C电源+背光灯二合一板实物图解如图4-10所示；其电路组成框图如图4-11所示。

(www.daowen.com)

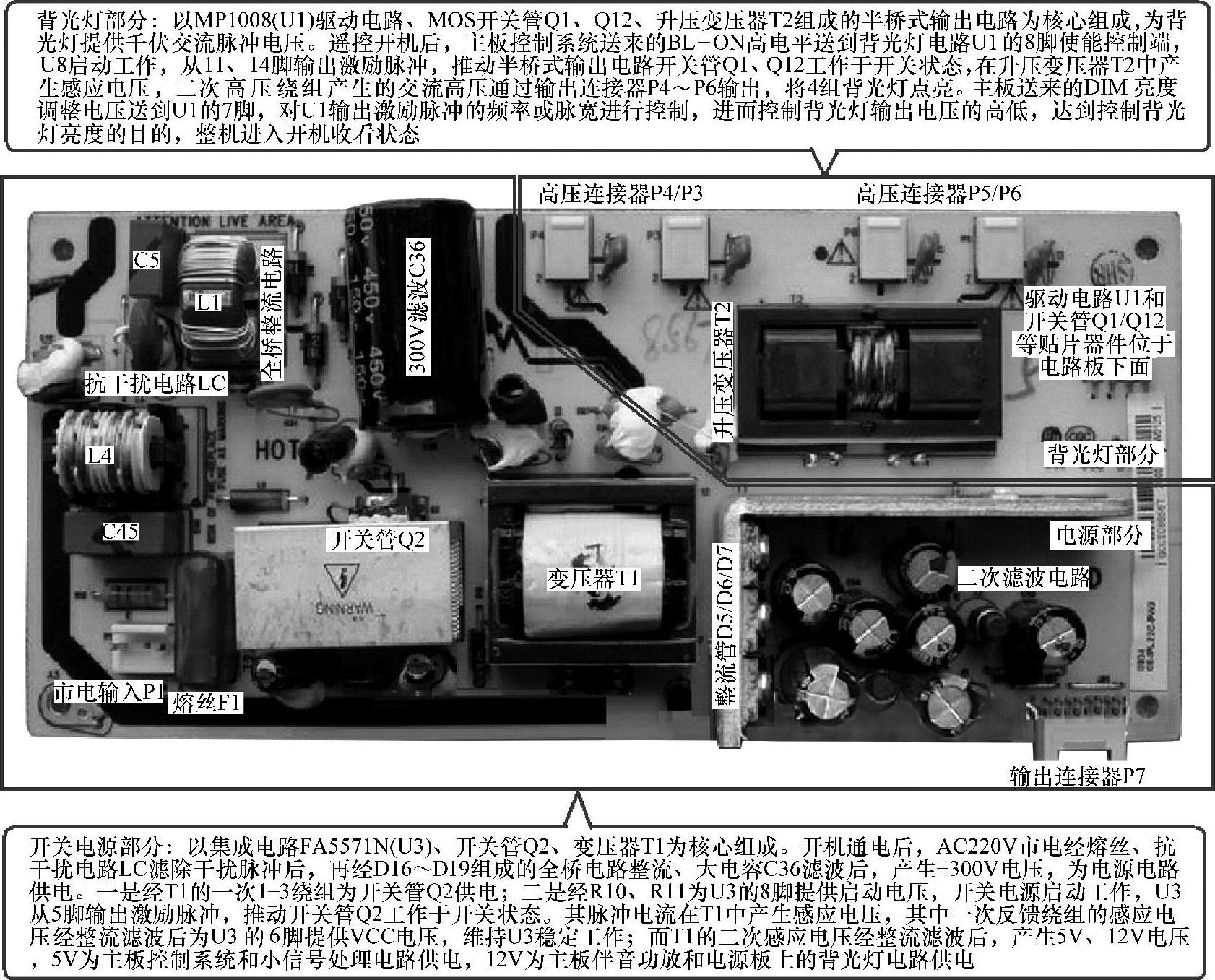

图4-10 TCL 3PL22C电源+背光灯二合一板实物图解

该二合一板由两部分组成：一是以集成电路FA5571N（U3）和开关管Q2为核心组成主电源，产生5V、12V电压，5V电压为主板控制系统和小信号处理电路供电，12V电压为主板伴音功放和电源板上的背光灯电路供电；二是以驱动电路MP1008ES（U1）、Q1、Q12半桥式输出电路为核心组成的背光灯电路，为背光灯提供1000V以上交流脉冲电压。
