1.抗干扰和市电整流滤波电路

（1）抗干扰电路

康佳34006206电源+背光灯二合一板抗干扰和整流滤波电路如图3-14左侧所示。电容C901～C906和电感线圈L902、L901组成抗干扰电路，市电经熔丝F901、利用电感线圈和电容组成的共模滤波电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网。

（2）全桥整流滤波电路

滤除市电中的脉冲干扰，再经全桥BD901整流、大滤波电容CW901滤波，形成+300V的直流电压，经开关变压器TW901的1-2绕组送到MOSFET（开关管）QW901的D极，作为开关管的工作电压。

2.开关电源电路

康佳34006206电源+背光灯二合一板开关电源电路如图3-14所示。它由驱动控制电路FAN7602（NW901）、大功率MOSFET（开关管）QW901、开关变压器TW901、稳压控制电路N950、N951等组成。

（1）FAN7602B简介

FAN7602B是飞兆公司开发生产的专用于反激PWM的控制器，是一款绿色电流模式PWM控制器，其内部电路框图如图3-15所示。它内设振荡器、误差放大电路、驱动输出电路，具有欠电压保护、过电流保护功能。FAN7602B引脚功能和维修数据见表3-7。

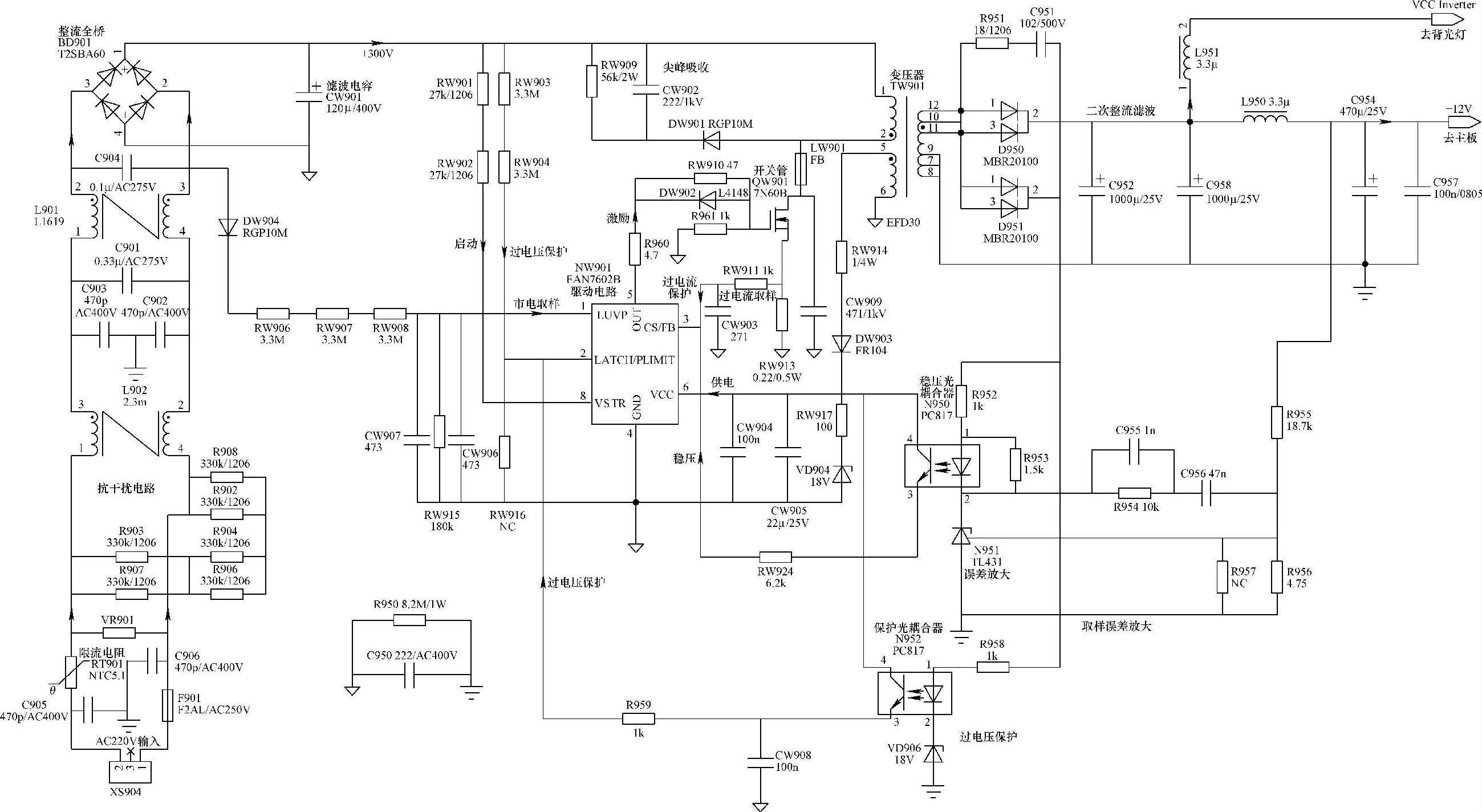

图3-14 康佳34006206电源+背光灯二合一板开关电源电路

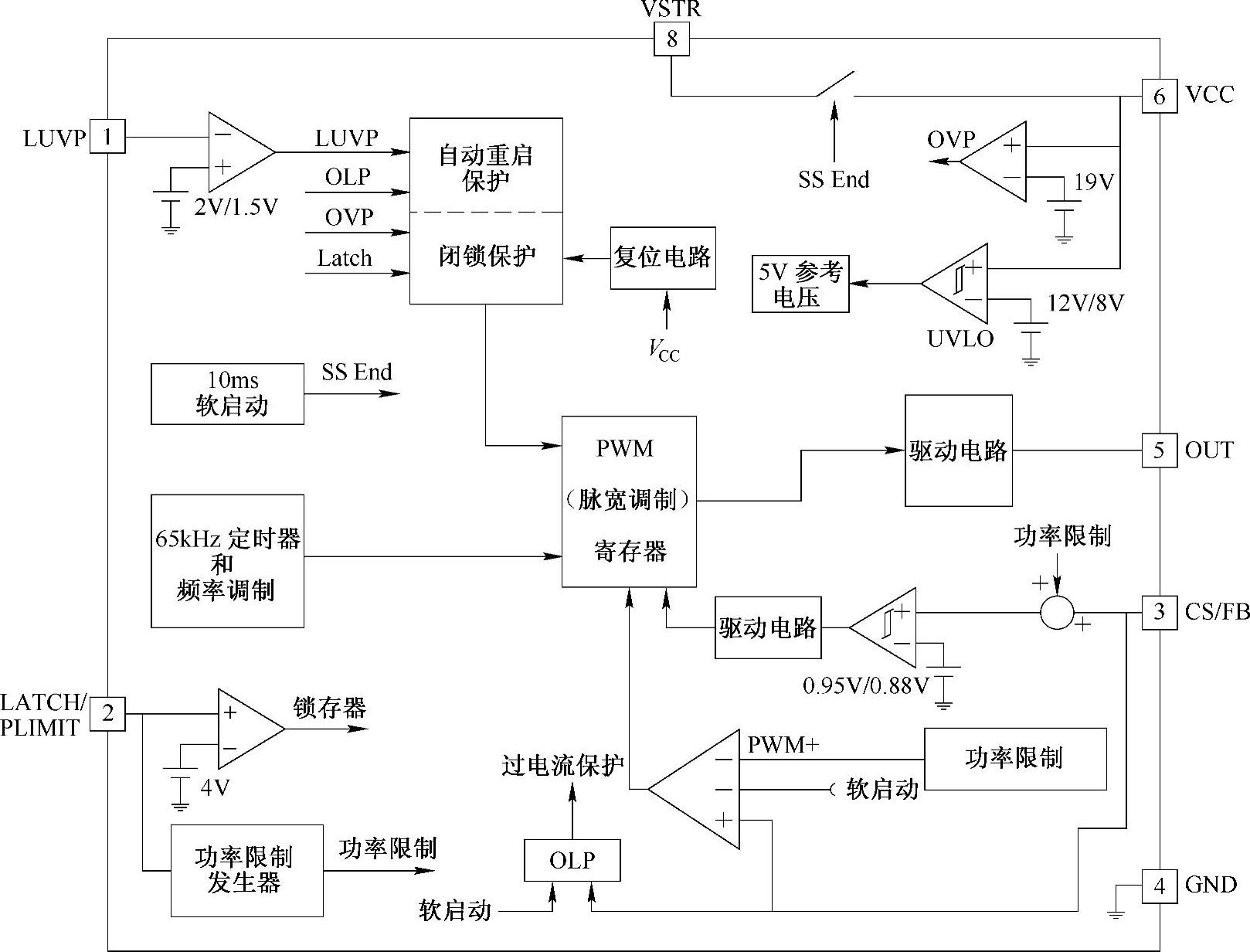

图3-15 FAN7602B内部电路框图

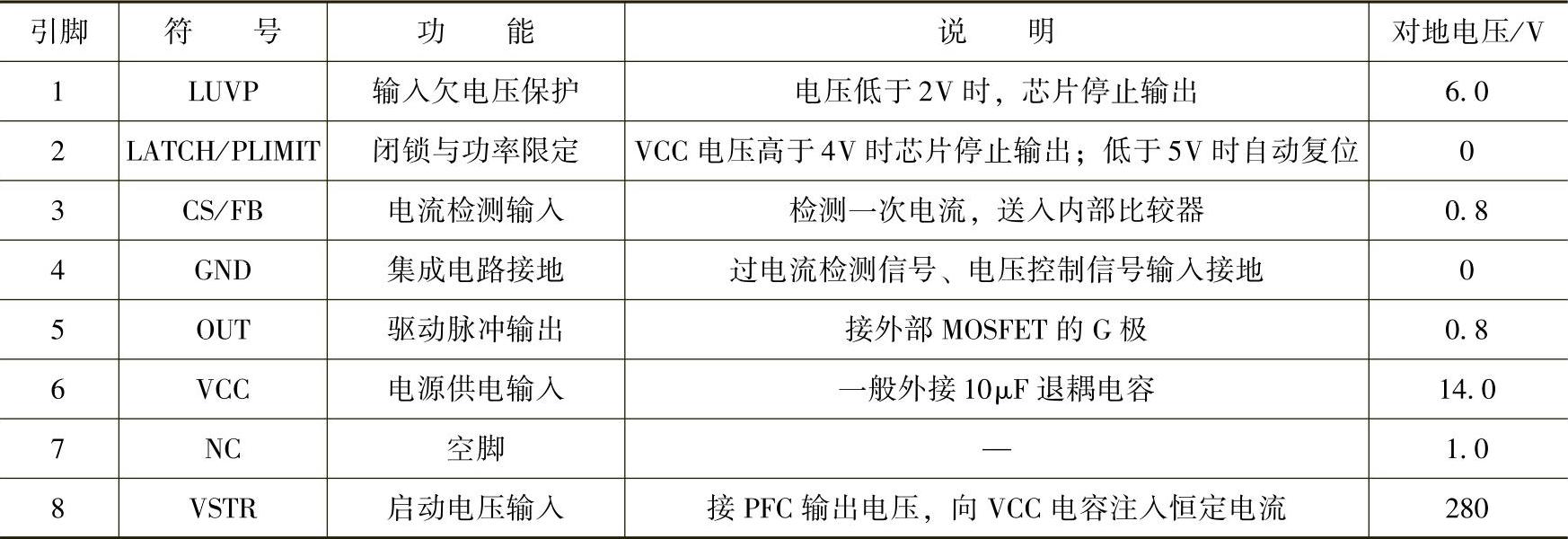

表3-7 FAN7602B引脚功能和维修数据

（2）启动工作过程

市电整流滤波后输出的+300V电压，一路经开关变压器TW901的一次绕组加到MOS-FET（开关管）QW901的D极；另一路经RW901、RW902送到NW901的8脚，为其提供启动电压，通过内部电路向6脚VCC供电电容CW905充电，NW901启动工作，产生激励脉冲，经内部电路处理后，从5脚输出脉冲电压，激励QW901工作于开关状态，在TW901的各个绕组产生感应电压。(www.daowen.com)

TW901的热地端5-6绕组感应电压经RW914限流、DW903整流、CW905、CW904滤波、VD904稳压后，送到NW901的6脚，替换下内部启动电路，为NW901供电。

（3）整流滤波输出电路

开关变压器TW901的二次侧冷地端7/8/9-10/11/12绕组感应电压经D950、D951整流、C952、C958、L950、C954、C957滤波后，产生+12V和VCC-Inverter电压，其中+12V电压经连接器XS702输出，为主板控制系统和小信号处理电路供电；VCC-Inverter电压为背光灯电路供电。

（4）稳压控制电路

稳压控制电路由误差取样放大器N951（TL431）、光耦合器N950、驱动控制电路NW901的3脚内部电路组成。

取样电路R955、R956对+12V电压取样，当开关电源输出的+12V电压升高时，取样后输入到N951的R端电压升高，经N951比较放大后的K端电压下降，使得流过N950内部LED发光增强，N950中的光敏晶体管导通增强，NW901的3脚电压升高，经内部电路处理后，从5脚输出驱动脉冲宽度变窄，开关管QW901导通时间缩短，输出电压下降到正常值。当开关电源输出的+12V电压降低时，上述稳压控制电路向相反方向变化，输出5VS电压上升到正常值。

（5）过电压保护电路

过电压保护电路由光耦合器N952、稳压管VD906组成，对+12V输出电压进行控制检测，对NW901的2脚电压进行控制。

当+12V过电压超过18V时，将18V稳压管VD906击穿，输出电压经N952的1-2脚、VD906到地，N952导通，向NW901的2脚注入高电平，NW901内部保护电路启动，NW901停止工作。

（6）过电流保护电路

NW901的3脚不但外接稳压控制电路，还通过RW911与MOSFET（开关管）QW901的S极电阻RW913相连接，用于检测一次电流。

当由于某种原因引起QW901的S极电流增大时，RW913上的电压降增大，经RW911加到NW901的3脚，使NW901的3脚电压升高，当3脚电压大于保护设定值时，NW901停止输出脉冲，QW901截止。

（7）市电电压过低保护电路

NW901的1脚内部为市电电压检测电路，通过RW906～RW908与RW915分压电路对AC220V市电经DW904整流滤波后的电压进行检测。

当市电电压过低时，整流滤波后的电压经分压电路送到NW901的1脚电压降低，当此脚电压低于2V时，NW901停止输出激励脉冲，QW901截止，从而达到欠电压保护的目的。
