康佳液晶彩电采用的编号为34006206的电源板，为电源+背光灯二合一板，该二合一板上标注型号为KIP036I02-01，板号为35014224，该二合一板集成电路采用FAN7602B+KA7500C组合方案，开关电源电路输出+12V和VCC-Inverter电压；背光灯电路输出750V交流高压，将背光灯管点亮。常应用于康佳LC19AS69等液晶彩电中。编号为34005775、35013685的电源板，输出电压与其基本相同，可互相代换。

康佳34006206电源+背光灯二合一板实物图解如图3-12所示；其电路组成框图如图3-13所示。

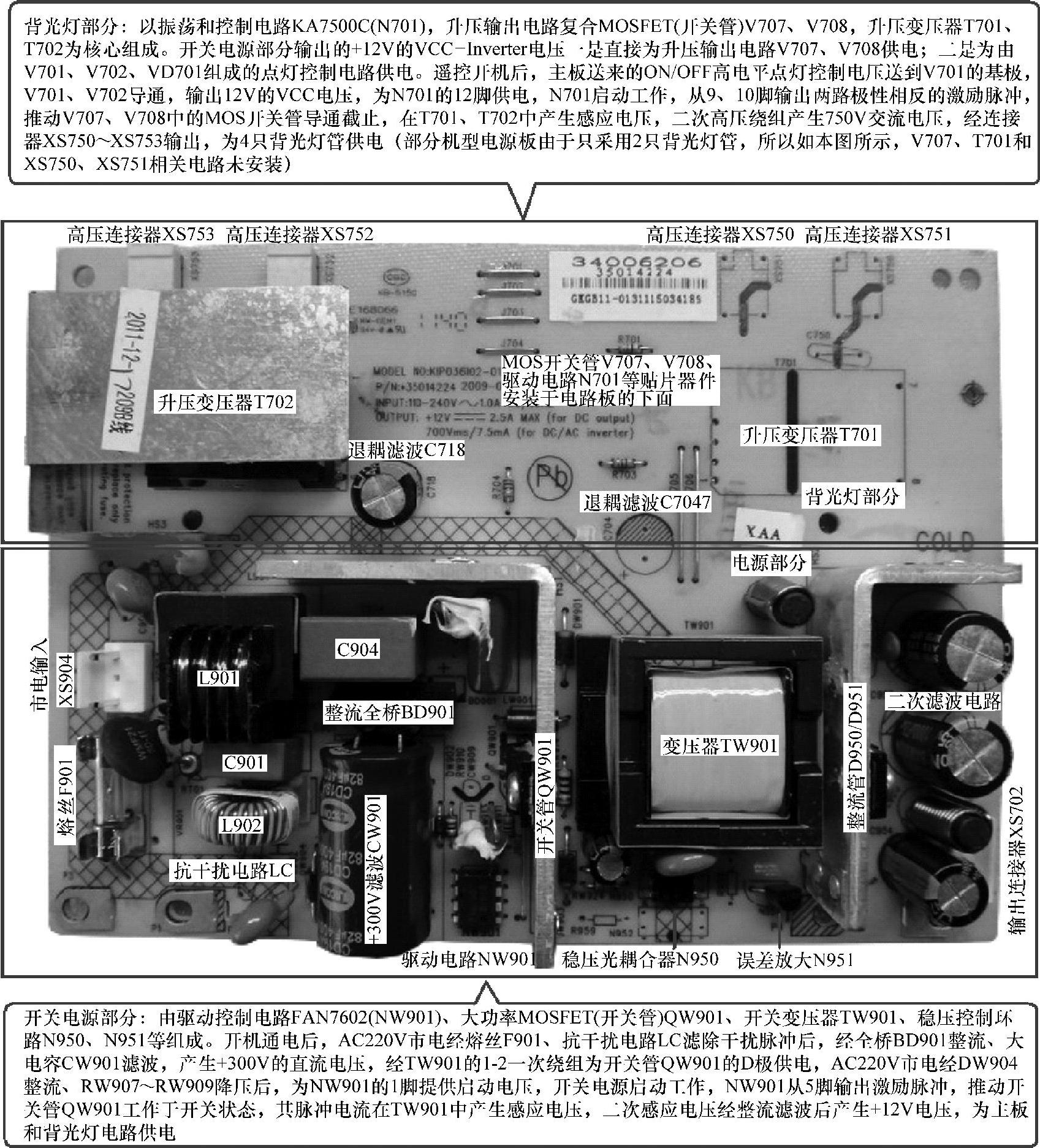

图3-12 康佳34006206电源+背光灯二合一板实物图解(www.daowen.com)

该二合一板由两部分组成：一是由抗干扰和市电整流滤波电路、厚膜电路FAN7602B（NW901）组成的电源电路，产生+12V和VCC-Inverter电压，其中+12V电压经连接器XS702输出，为主板控制系统和小信号处理电路供电；VCC-Inverter电压为背光灯电路供电。二是以驱动控制电路KA7500C（N701）、推动电路V705、V706、MOSFET（开关管）V707、V708和升压变压器T701、T702为核心组成的背光灯电路，将开关电源供给的VCC-Inverter电压逆变为750V的交流高压，将背光灯管点亮。

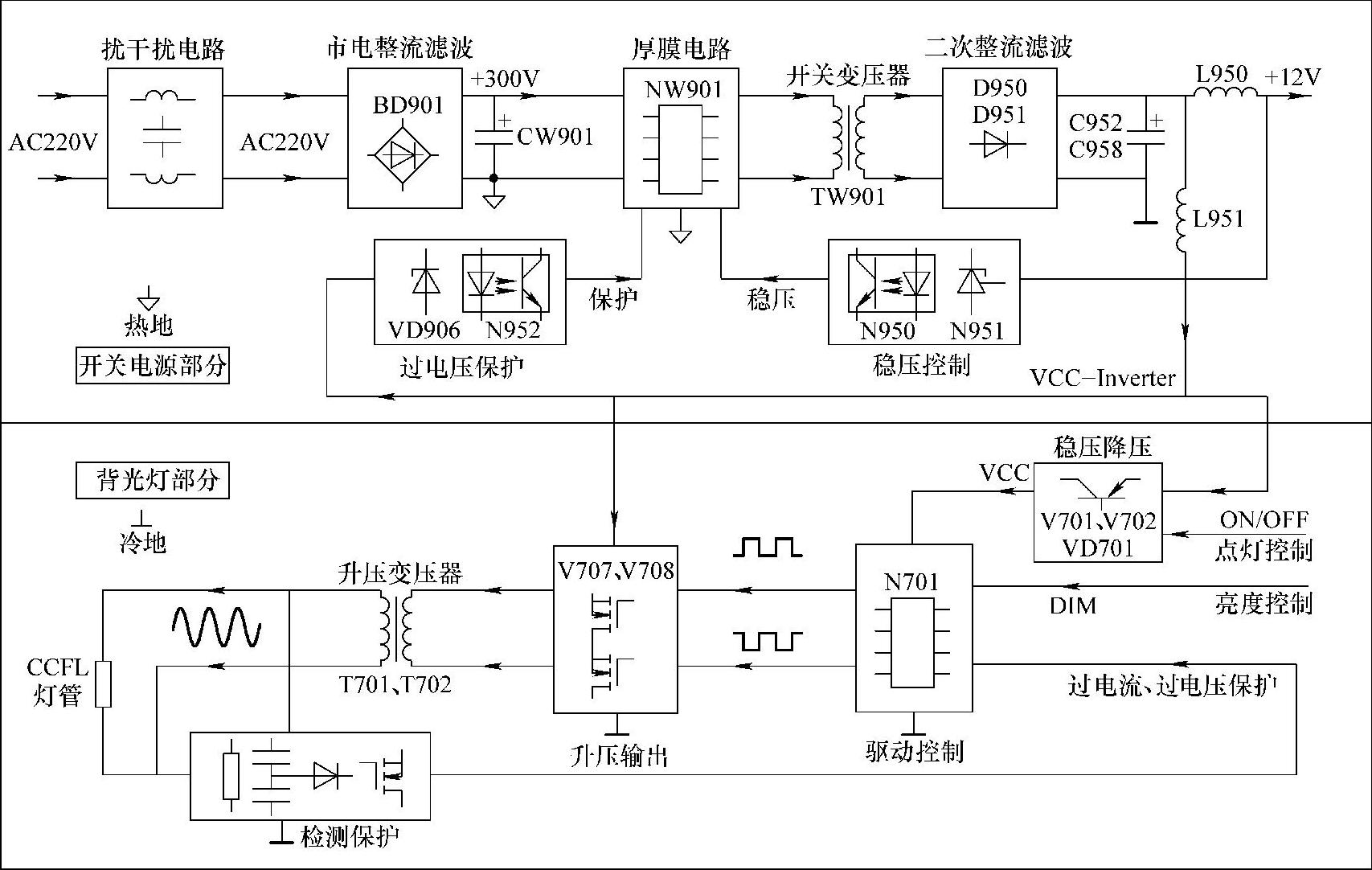

图3-13 康佳34006206电源+背光灯二合一板电路组成框图
