康佳液晶彩电采用的34006601（KIP+L150I12C2-01）电源板，为开关电源+背光灯二合一板，适用于32in 12只EEFL的液晶屏。PFC电路主要采用带零电流软开关技术的FAN7530芯片，输出电压为12V、最大功率为40W的PWM芯片FSQ0465R，高压半桥驱动使用NXP半导体公司的UBA2071芯片，以固定占空比调频方式调制的背光LLC拓扑结构，易实现软开关功能。这款电源背光部分由于采用“热地”驱动背光功率MOSFET，离散性小，功率管发热量小，故障少，成本低，效率高，可靠性高，体积小，在量产电视机中大量使用。型号为34007050、34008155、35014097的电源板，输出电压与其基本相同，可互相代换。该二合一板总功率为150W，效率达到90%以上，采用PFC 400V电压直接驱动背光灯点亮EEFL，大大提高了效率。

该二合一板应用于康佳LC32ES62（2BOM）、LC32ES62（3BOM）、LC32FS81B（3BOM）、LC32FS81B（2BOM）、LC32FS82B、LC32FS82C（2BOM）、LC32FS82C、LC32GS80C（2BOM）、LC32GS80C（3BOM）、LC32HS62B（280M）、LC32HS62B、LC32IS68N、LC32IS90N、LC32TS86C（280M）。LC32TS82C、LC32HS62B等液晶彩电中。

康佳34006601电源+背光灯二合一板实物图解如图3-6所示；电路组成框图如图3-7所示。

图3-6 康佳34006601电源+背光灯二合一板实物图解(www.daowen.com)

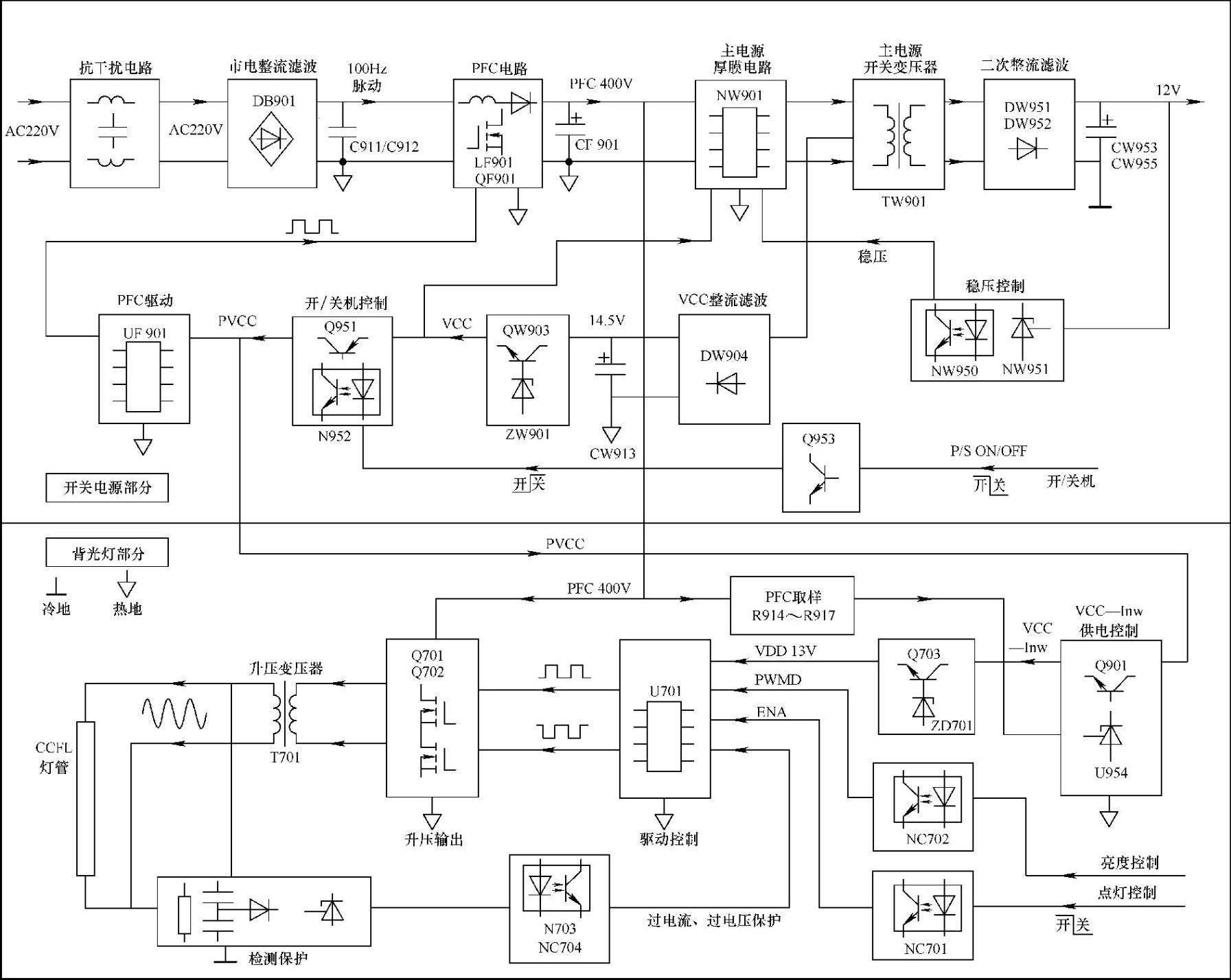

图3-7 康佳34006601电源+背光灯二合一板电路组成框图

开关电源电路由两个单元电路组成：一是以驱动控制电路FAN7530（UF901）为核心的PFC电路，将市电整流滤波后的电压和电流校正为同相位，减少损耗，提高功率因数，并将供电电压提升到400V，为开关电源电路和背光灯升压输出电路供电；二是以内含驱动控制和MOSFET（开关管）的厚膜电路FSQ0465R（NW901）为核心的开关电源电路，产生12V电压，为主板电路供电。

背光灯电路由两部分电路组成：一是由驱动控制电路UBA2071（U701）组成的振荡、控制电路，产生两路激励脉冲电压；二是以MOSFET（开关管）Q701、Q702、升压变压器T701为核心组成的升压输出电路，将U701输出的激励脉冲放大后，产生高频高压，将背光灯管点亮。
