长虹液晶彩电采用的欣锐HS140P-3HF01电源板,是开关电源+背光灯二合一板,开关电源电路采用SSC620S+NCP1606B+STR-A6052H组合方案,输出24V、5VSB、5V电压,为主板和电源板上的背光灯电路供电;背光灯驱动电路采用U/LX6512CD,产生的双路激励脉冲,经推动电路、升压电路放大后,产生4路1000V以上交流高压,将背光灯点亮。型号为FSP150P-3HF02、FSP-150-3PS02的电源板与其基本相同,可互相代换维修。应用于长虹LT32630X、LT32630G等液晶彩电中。
长虹HS140P-3HF01电源+背光灯二合一板实物图解如图2-31所示;其电路组成框图如图2-32所示。该二合一板由开关电源电路和背光灯电路两部分组成。
图2-31 长虹HS140P-3HF01电源+背光灯二合一板实物图解
(www.daowen.com)

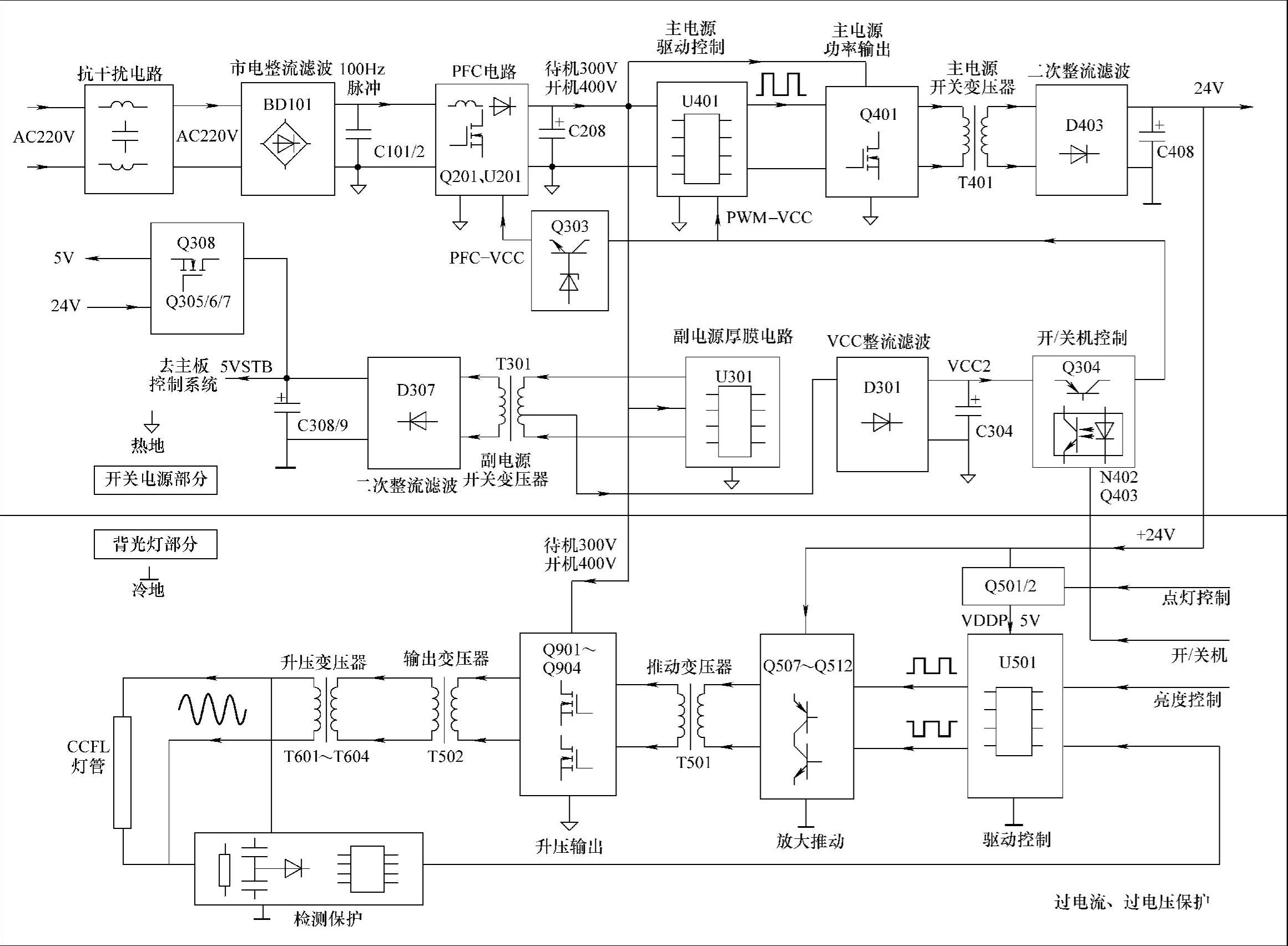

图2-32 长虹HS14OP-3HFO1电源+背光灯二合一板电路组成框图
开关电源电路由三个单元电路组成:一是以厚膜电路STR-A6052H(U301)、变压器T301为核心组成的副电源电路,产生5VSB电压为主板控制系统供电,产生VCC2电压经开/关机电路控制后,为PFC和主电源驱动电路供电;二是以NCP1606B(U201)、开关管Q201、储能电感L201为核心组成的PFC电路,将供电电压和电流校正为同相位,同时将供电电压提升到400V,为主、副电源供电;三是以驱动控制电路SSC620S(U401)、开关管Q401、变压器T401为核心组成的主电源,二次开机后,PFC电路为其提供400V供电,开/关机控制电路为U401提供PWM-VCC供电,主电源启动工作,产生24V电压为背光灯电路供电,同时控制5V电压输出,为主板小信号处理电路供电。
背光灯电路由三个单元电路组成:一是以U/LX6512CD(U501)为核心组成的驱动控制电路,在主板点灯控制、亮度控制下启动工作,产生两路极性相反的激励脉冲电压;二是以Q507~Q509和Q510~Q512为核心组成的两路驱动放大电路,对驱动电路输出的两路极性相反的激励脉冲进行放大,经推动变压器T501输出,驱动后级升压输出电路;三是以Q513、Q514和Q515、Q516为核心组成的升压输出电路,推动T501送来的激励脉冲信号驱动末级开关管Q514、Q516轮流导通截止,在输出变压器T502上产生感应电压,该感应电压经4个升压变压器T601~T604升压后,变为1000V以上的交流电压,将4路背光灯管点亮。
