长虹HS055L-3HF01电源+背光灯二合一板开关电源电路发生故障时，主要引起开机三无、指示灯不亮故障。可通过测量熔丝是否熔断、测量关键点电压的方法进行维修。

1.熔丝熔断

测量熔丝F1是否熔断，如果已经熔断，说明开关电源存在严重短路故障，主要对以下电路进行检测。

1）检测AC220V市电输入电路的CX1、CY2、CY3和整流滤波电路的BD1、E1是否击穿漏电。

2）检查电源开关管Q1是否击穿，如果击穿，进一步检查U1的2脚外部稳压控制电路N1、N2；检查Q1的D极外接尖峰脉冲吸收保护电路D2、R6、C1是否开路失效；检查Q1的S极电阻R14是否连带损坏等。避免更换Q1后，再次损坏。

2.熔丝未断

如果测量熔丝F1未断，说明开关电源不存在严重短路故障，主要是开关电源电路未工作，主要对以下电路进行检测。

1）测量电源有无电压输出。如果有+12V和+5V电压输出，查电源板与主电路板之间的连接器连线和主板负载电路。

2）如果测量电源无+12V和+5V电压输出，则检查开关电源电路，首先测量大滤波电容E1两端有无+300V电压，无+300V电压，检查抗干扰电路是否有开路故障；有+300V电压，检查以U1为核心的开关电源电路。

3）测量U1的8脚有无启动电压，无启动电压，检查8脚外部的R8、R9、D16、D17、C2组成的整流滤波和启动电路，常见为启动电路R8、R9阻值变大或烧断；有启动电压，检查U1的6脚有无VCC工作电压，无VCC工作电压，检查6脚外部的VCC控制电路Q4、Q3以及VCC整流滤波电路D1、R5、E2、R4等二次供电电路。

4）+300V和启动电压正常，测量U1的5脚有无激励脉冲输出。如果无激励脉冲输出，则是U1驱动控制电路故障，测量U1及其外部元器件；如果有激励脉冲输出，则检查5脚外部的Q1、T1及其二次整流滤波电路。(www.daowen.com)

5）检查T1二次整流滤波电路是否发生开路故障，造成无+12V或+5V输出；检查整流滤波电路有无短路故障，造成开关电源过电流保护停止工作，无电压输出。

3.维修实例

【例1】开机三无，指示灯不亮。

分析与检修：观察指示灯不亮，检测电源板无5V和12V输出，判断故障在电源电路中。通电测E1两端电压为0V，检测熔丝F1已经熔断，说明电源电路存在严重短路故障。

测量电源电路整流滤波电路，未见短路元器件；检查开关电源时，发现大功率MOSFET（开关管）Q1击穿，检查Q1外部元器件，发现其D极的尖峰脉冲吸收电路C1有裂纹，拆下测量已经失效，更换C1、F1后，故障排除。

【例2】开机三无，指示灯不亮。

分析与检修：检测电源板无5V和12V输出，判断故障在电源电路中。通电测E1两端电压为300V正常，测量U1的8脚无启动电压，对8脚外部的启动电路进行检查，测量整流管D16、D17的负极有240V电压，检查启动电路电阻R8、R9，发现R8阻值变为无穷大。更换R8后，故障排除。

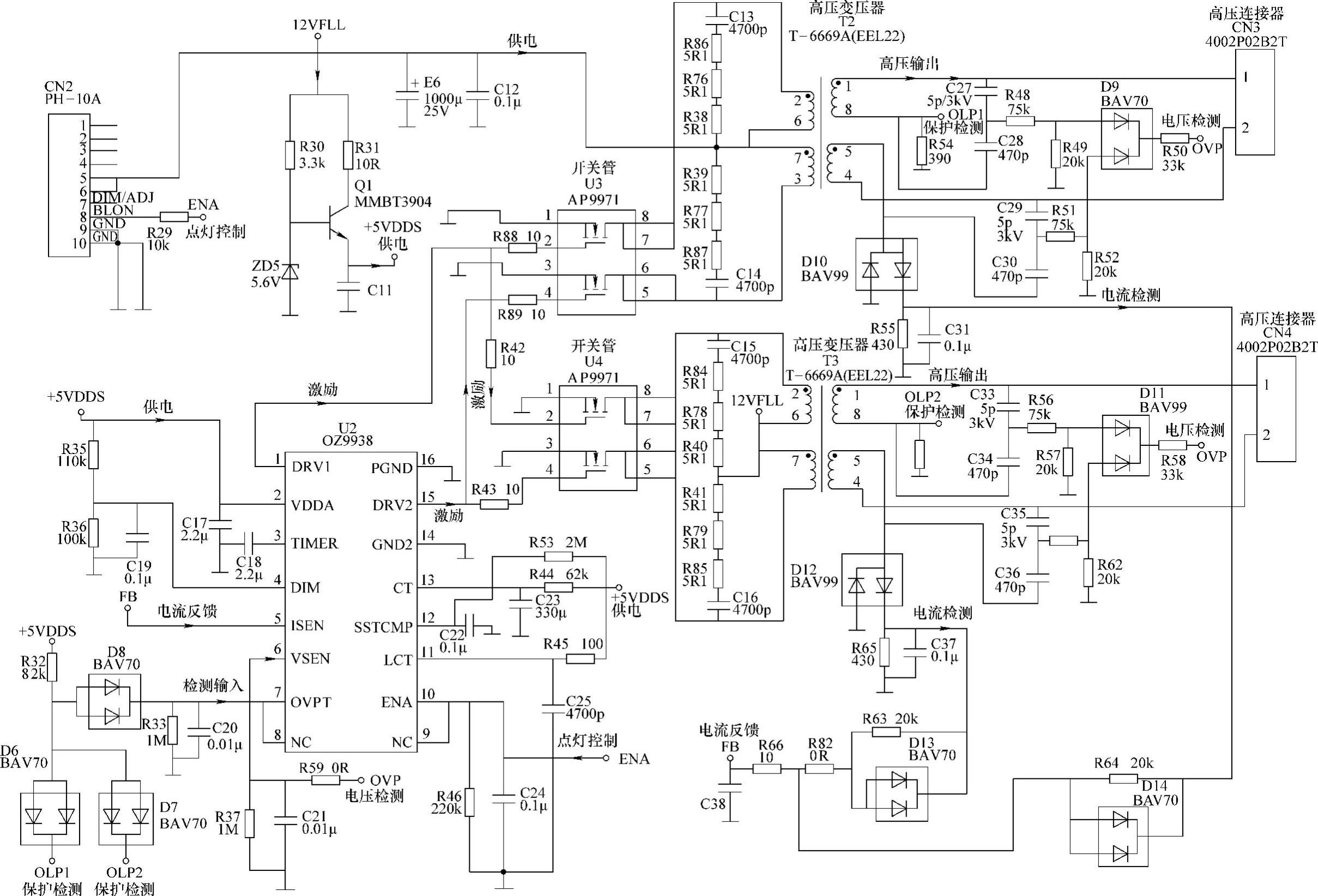

图2-5 长虹HS055L-3HF01电源+背光灯二合一板背光灯电路
