长虹HS055L-3HF01电源+背光灯二合一板的电源电路如图2-3所示。它由抗干扰、市电整流滤波电路和开关电源电路组成。市电经抗干扰和市电整流滤波电路产生+300V电压,为开关电源电路供电;开关电源电路将+300V供电转换为+5V/2A和+12V/1.5A电压,为主板和二合一板上的背光灯电路供电。
1.抗干扰和市电整流滤波电路
(1)抗干扰电路
CX1、CY2、CY3和LF1组成抗干扰电路。市电经熔丝F1、进线抗干扰电路滤出干扰脉冲后,利用电感线圈和电容组成的共模滤波电路,滤除市电电网干扰信号,同时防止开关电源产生的干扰信号窜入电网。
(2)全桥整流滤波
滤出脉冲干扰的市电,再经全桥BD1整流、大滤波电容E1滤波,形成+300V的直流电压,经开关变压器T1的9-7绕组送到MOSFET(开关管)Q1的D极,作为开关管的工作电压。
图2-1 长虹HS055L-3HF01电源+背光灯二合一板实物图解

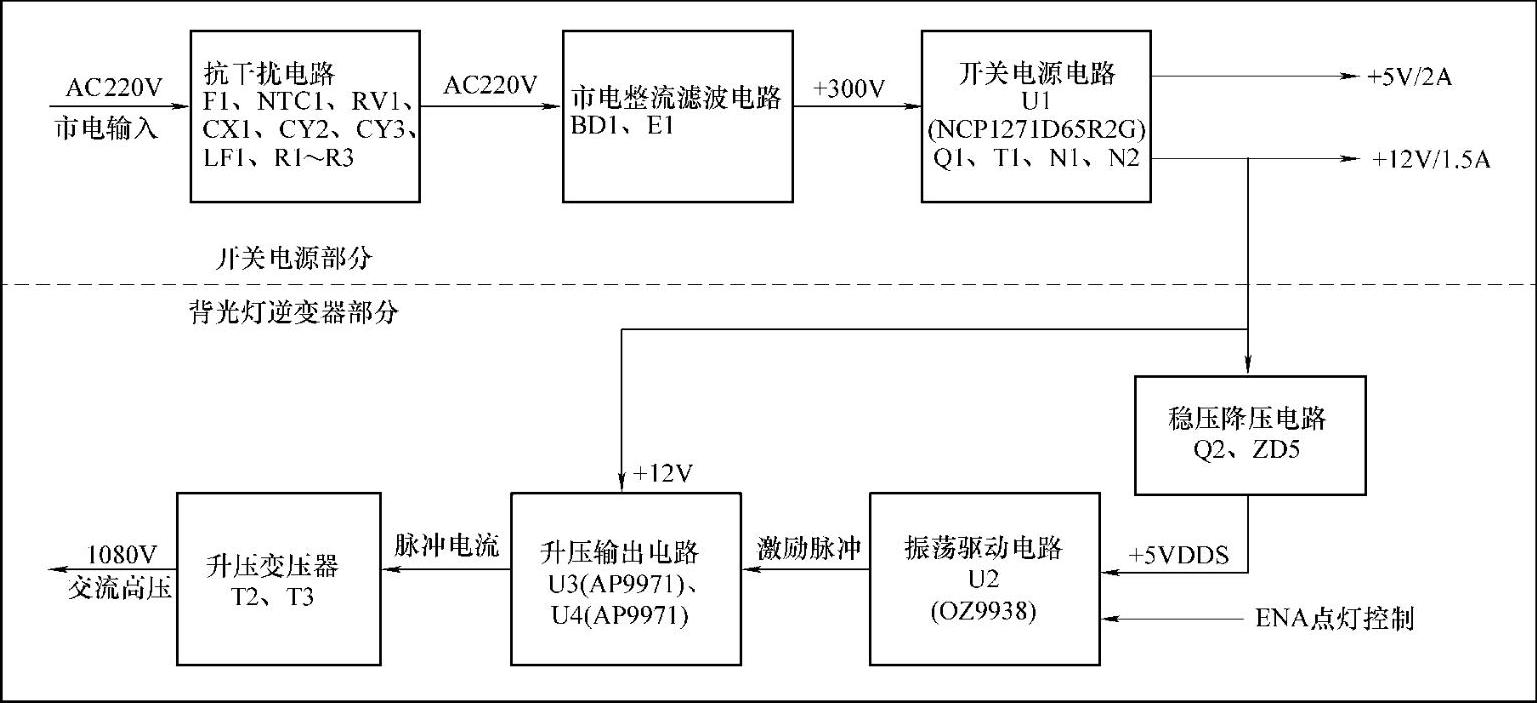

图2-2 长虹HS055L-3HF01电源+背光灯二合一板电路组成框图
2.开关电源电路
开关电源电路以驱动控制电路NCP1271D65R2G(U1)、开关管Q1、变压器T1为核心组成,将+300V供电转换为+5V/2A和+12V/1.5A电压,为主板和二合一板上的背光灯电路供电。
(1)NCP1271D65R2G简介
NCP1271D65R2G是一款小型开关电源专用控制电路,其内部电路框图如图2-4所示。它内含振荡器、高压软启动电路、稳压控制电路、驱动电路等,VCC最大额定电压为20V,应用于长虹HS308-4N01、HS280-4N02电源板中。NCP1271D65R2G引脚功能和维修数据见表2-1。

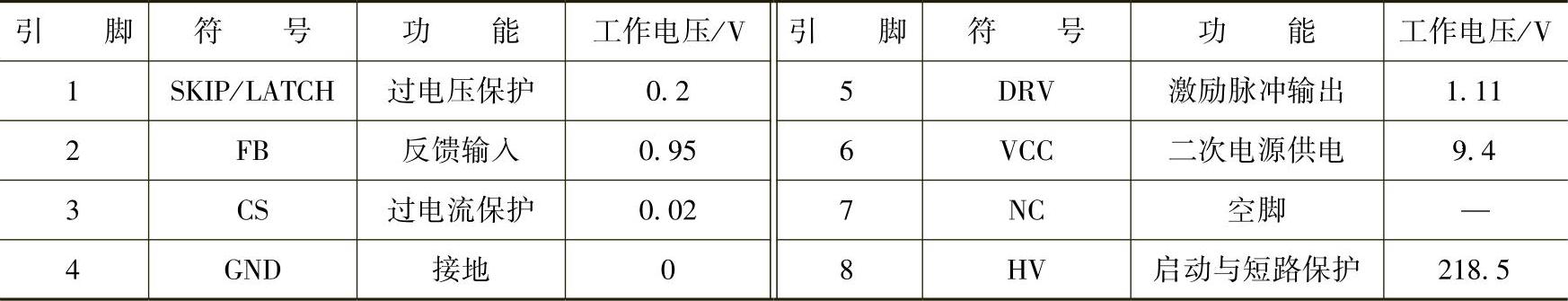

表2-1 NCP1271D65R2G引脚功能和维修数据(www.daowen.com)
(2)启动工作过程
启动电路以D16、D17、C2和Q4、Q3为核心组成。交流220V市电经D16、D17整流,C2滤波,形成约240V的直流电压,经R8、R9作为启动电压送到U1的8脚,U1的8脚内部为高压恒流源,由高压恒流源输出充电电流到6脚,对6脚外接电容E3进行充电。当6脚电压上升至9.1V以上时,内部振荡电路开始启动,从5脚输出PWM驱动脉冲,经R10、R11送到Q1的G极,Q1开始导通,300V电压经其D-S极、R14到地,形成回路,开关变压器T1一次9-7绕组电流开始上升并逐步增大。各二次绕组开始产生感应电压,开关电源正式启动。
图2-3 长虹HS055L-3HF01电源+背光灯二合一板电源电路

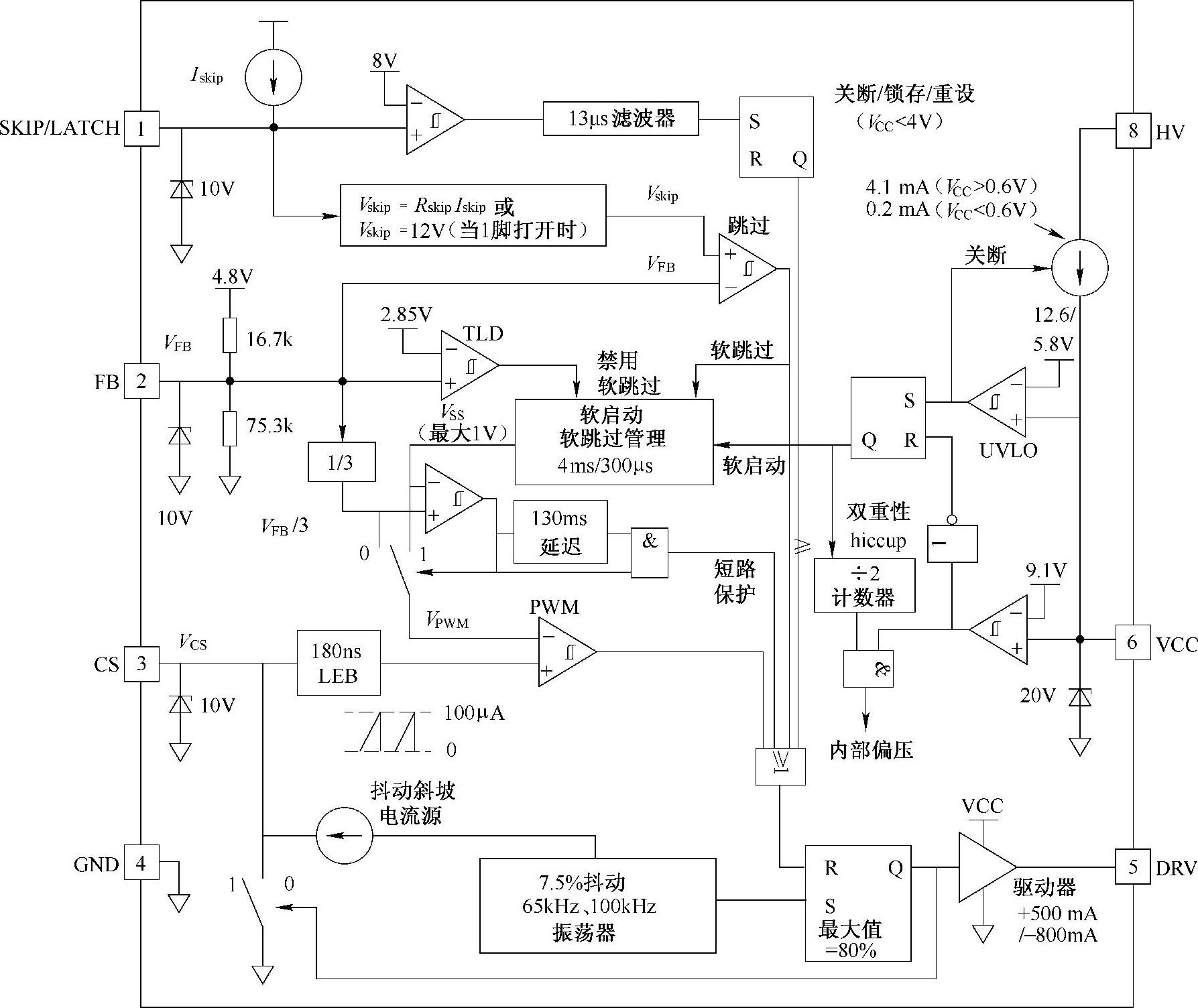

图2-4 NCP1271D65R2G内部电路框图
(3)U1振荡维持供电电路
开关变压器T1的11-10绕组产生的感应电压经D1整流、E2滤波,形成VCC电压,该电压经R4加到Q3的e极。在U1的启动过程中,D16、D17整流的电压经R72~R74、R90加到Q4的b极,Q4饱和导通,其c极呈低电平。此时,Q3导通,VCC电压经Q3的e、c极输出9.3V送到U1的6脚,向U1内部电路进行供电以维持U1继续工作。
(4)电源电压输出
本电源电路输出两组电压为整机供电,分别为12V、5V。开关变压器T1的3-4绕组产生的脉冲电压由D5整流、E9滤波得到5V电压,为主板信号处理电路及控制系统供电;T1的2-6绕组产生的脉冲电压由D4整流、E4//E5滤波得到12V电压,为主板电路和电源板上逆变电路供电。
(5)稳压控制电路
稳压控制电路主要由N2、N1及U1的2脚内部电路组成。其中N2为精密电压比较器,型号为TL431,对12V和5V电压进行误差检测并进行稳压控制。以5V输出电压升高为例,简单阐述其控制过程:5V升高时,取样后N2(TL431)的R极电压升高,N2的K极电流增大、电压降低,迫使光耦合器N1导通程度增加,将U1的2脚电压拉低、电流增大,通过U1内部比较器处理后对振荡器产生的脉冲进行控制,使5脚输出的PWM方波脉冲宽度变窄,电源输出电压下降。
