LED光源与CCFL光源相比，具有耗电量更少、使用寿命更长、色域覆盖更广、点亮速度更快等性能优势，而且使用的材料也更加环保，LED最终取代CCFL成为液晶彩电背光源是大势所趋。

LED液晶彩电根据LED背光源安装方式的不同，可分为直下式（点阵式）和侧下式（边缘式）两种：直下式是将很多单个LED灯按一定的密度，整齐地排列在整个液晶屏的背板上，再通过扩展板，把背光源均匀地射出。其优点是亮度更高，整个屏幕亮度均匀，而且LED的工作电流也较小；缺点是成本高，液晶面板厚度无法做得更薄。侧下式是将LED灯安装在液晶面板的四周，再通过导光板和扩散板，向屏幕提供亮度均匀的光源。其优点是成本较低，产品可以实现极薄的设计；缺点是屏幕亮度均匀性稍差，LED的工作电流较大。

高端LED液晶彩电产品中，为了使图像的对比度更加出色，LED背光源往往采用背光源分区控制技术，将背光划分为几十或数百个区域，各区域的亮度可以独立调节，根据图像的内容来选择点亮或熄灭屏幕相应区域的LED背光灯，从而提升图像显示效果。

图1-8是LED液晶彩电二合一板电路组成示意图。LED液晶彩电的背光源由传统的CCFL改为了LED，两者背光源对应的电源板电路也不相同。CCFL需要近1000V的交流工作电压，触发电压则更高，所以需要单独的背光灯板进行供电。而单只LED灯的点亮只需要3V左右的直流电压，在LED背光源中一般采用将多只LED灯串联的方式进行点亮，串联的LED灯少则十几只，多则五六十只，所以点亮电压低则几十伏，高则200V以上。所需供电电压不是很高，而且是直流电压，往往采用电源板直接输出所需的电压进行供电，为此电源输出端往往设计一组满足背光灯电路供电需求的电压。驱动的LED灯串中的LED灯个数不同，输出电压也不相同，一般在24V到100多伏之间。

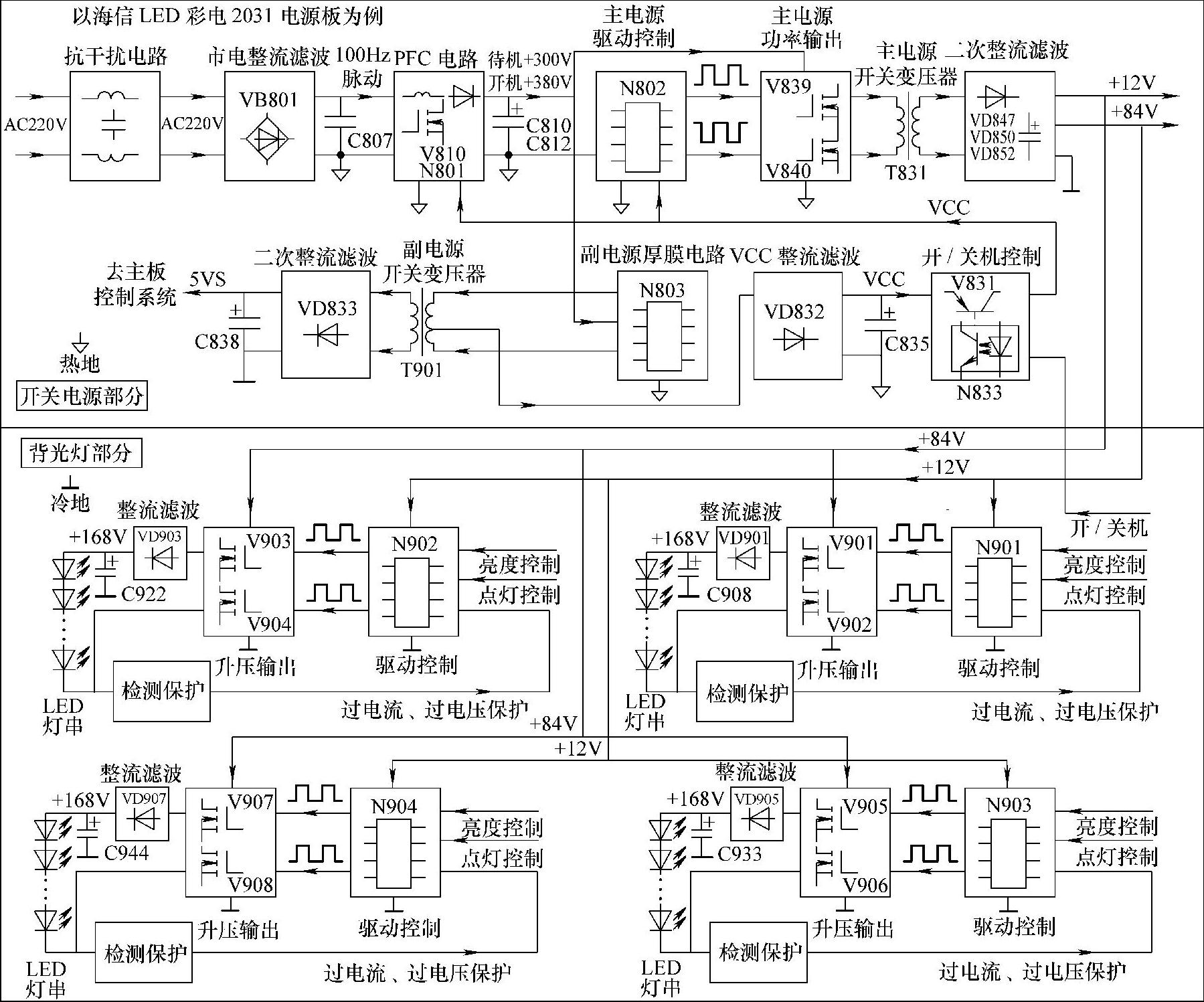

图1-8 LED液晶彩电二合一板电路组成示意图(www.daowen.com)

为了确保LED灯串的供电和电流的稳定，使LED背光灯的供电不受开关电源输出电压波动的影响，LED彩电不是简单地用开关电源输出的直流电压直接驱动LED灯串，而是设有类似于PFC电路的升压、稳压和电流调整电路，称为LED驱动电路。根据需要驱动灯串的多少，往往设有2个以上相同的驱动电路。因为LED背光灯供电低、电流小、功耗小，所以为LED彩电供电的二合一板显得较为小巧。

本节以海信LED32T28KV、LED32T29P、LED37T28KV液晶彩电采用的2031二合一板为例，介绍LED彩电二合一板的原理与维修技巧。

海信LED彩电2031二合一板实物如图1-9所示，是专为小屏幕侧下式LED背光源液晶彩电设计的。其开关电源电路如图1-10（见全文后插页）所示；LED背光灯驱动电路如图1-11（见全文后插页）所示。

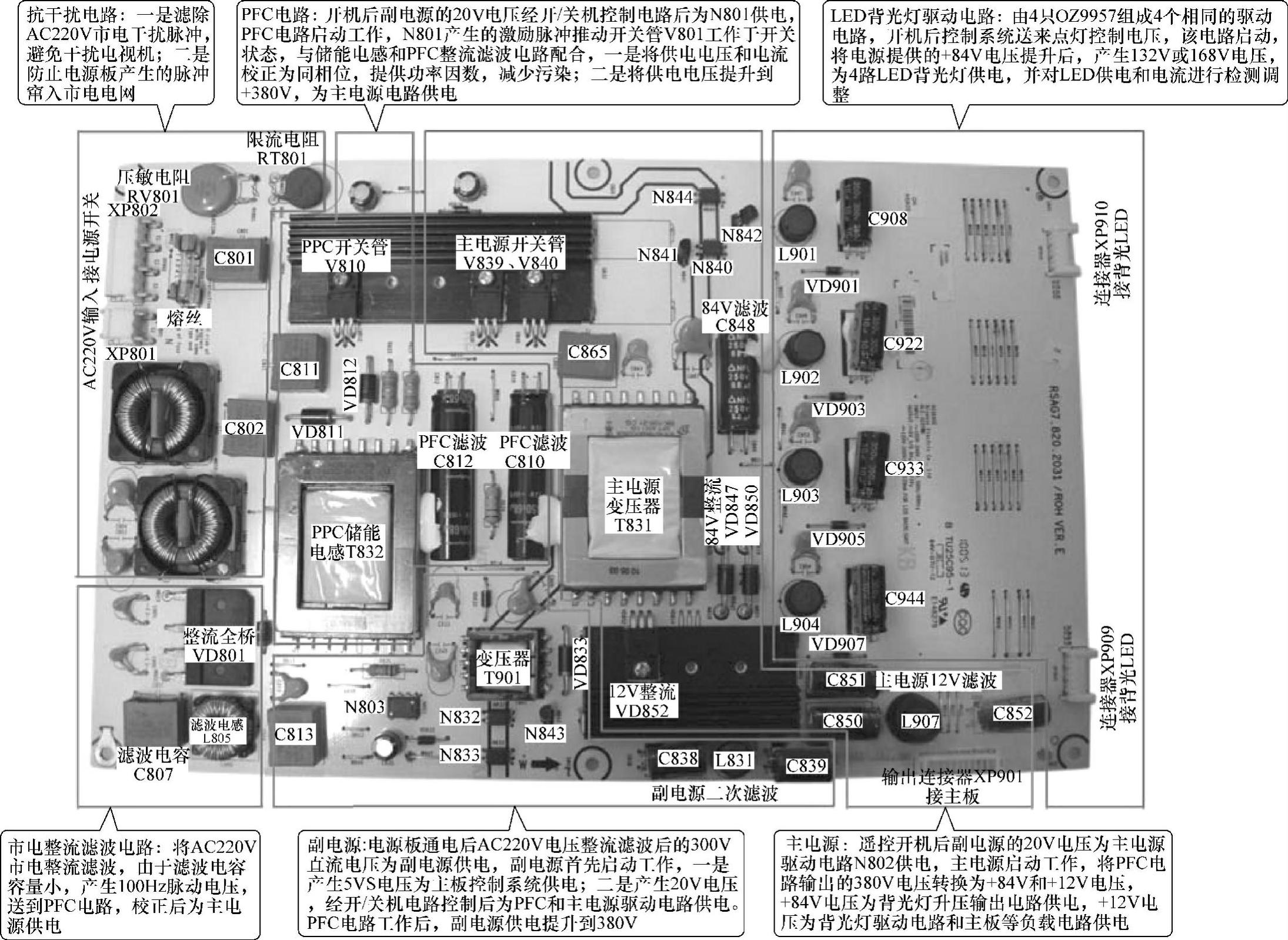

图1-9 海信2O31二合一板实物上面元器件分布图解
