大屏幕液晶彩电二合一板电路组成框图如图1-4所示。大屏幕液晶彩电二合一板往往采用双电源设计，设有一个副电源和一个或二个主电源，多数还设有PFC电路。与小屏幕液晶彩电二合一板相比，由于屏幕尺寸大，需要的灯管数量多，灯管长度增加，功率增大，为其供电的二合一板输出功率和输出电流相对增加，为了确保供电稳定可靠，大屏幕液晶彩电二合一板在提高功率的基础上，采用了一些新技术。

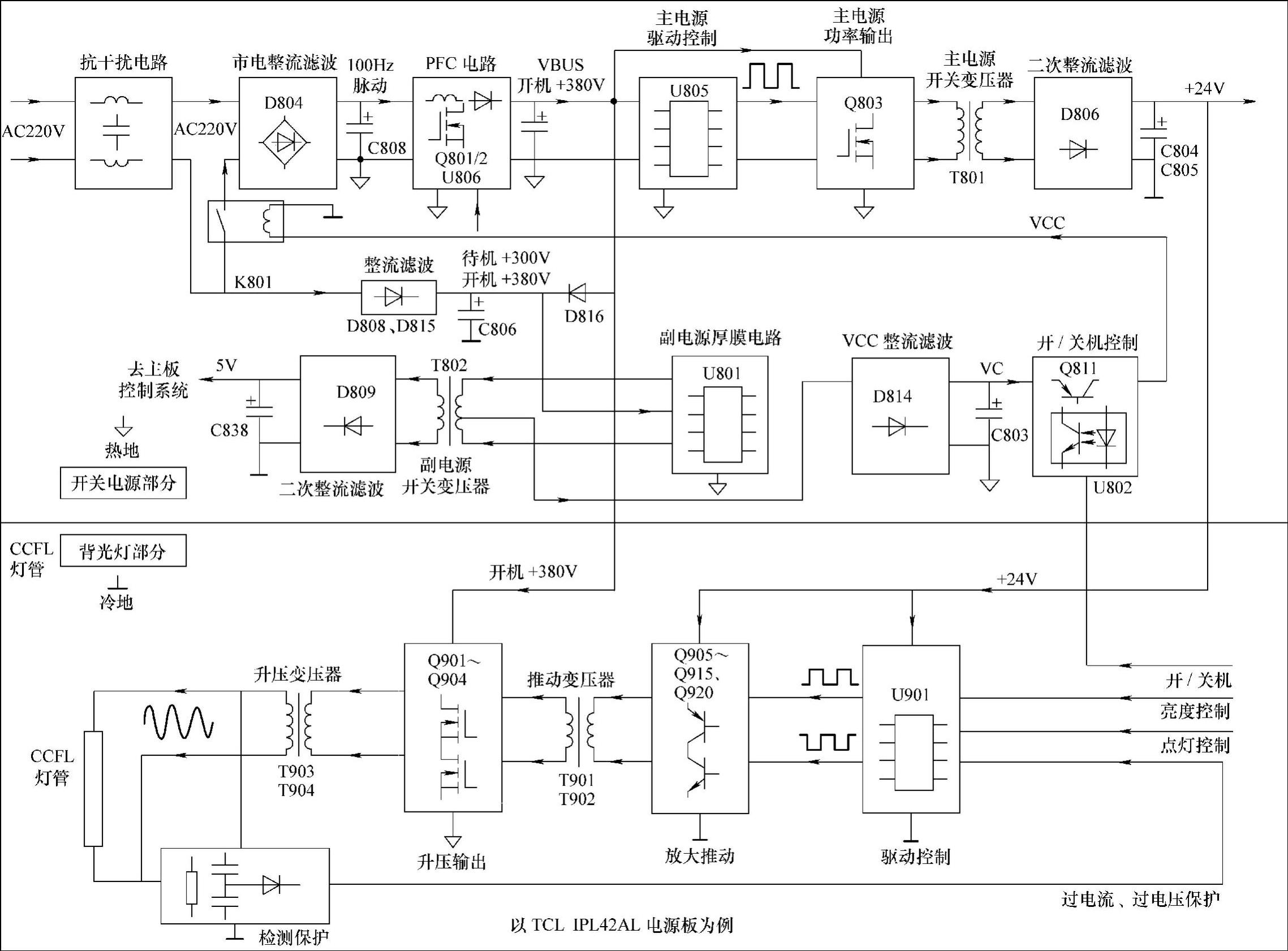

图1-4 大屏幕液晶彩电二合一板电路组成框图

一是增加了PFC电路，将供电电压和电流的相位校正为同相位，提高功率因数，减少谐波污染，并将市电整流后的电压提升到400V左右。

二是将背光灯板升压电路供电由原来的12V或24V供电，改为PFC电路校正后的370～400V供电，提高了工作效率，减小供电电流；减轻了主电源+24V负载，减小了主电源输出电流，使电源板更加稳定可靠。与背光灯板采用12V或24V供电的电源板相比，电源板的变压器和开关管的体积明显减小。

三是设有完善的过电流、过电压、电流均衡保护电路，当发生过电流、过电压、打火或因灯管开路、老化差异造成各路灯管电路电流不一致时，保护电路启动，背光灯板停止工作，避免故障扩大。

下面 以TCL L32E19、L32E76/MS18、L32E77B/MS18、L32X9、L42E77H、L42E9F、L42F19BD、L42P10FBE、L42S9FE、L42X9D、L42X9F液晶彩电采用的IPL42A/L二合一板为例，介绍大屏幕液晶彩电二合一板的工作原理与维修技巧。

图1-5 TCL IPL42A/L二合一板实物上面元器件分布图解

(www.daowen.com)

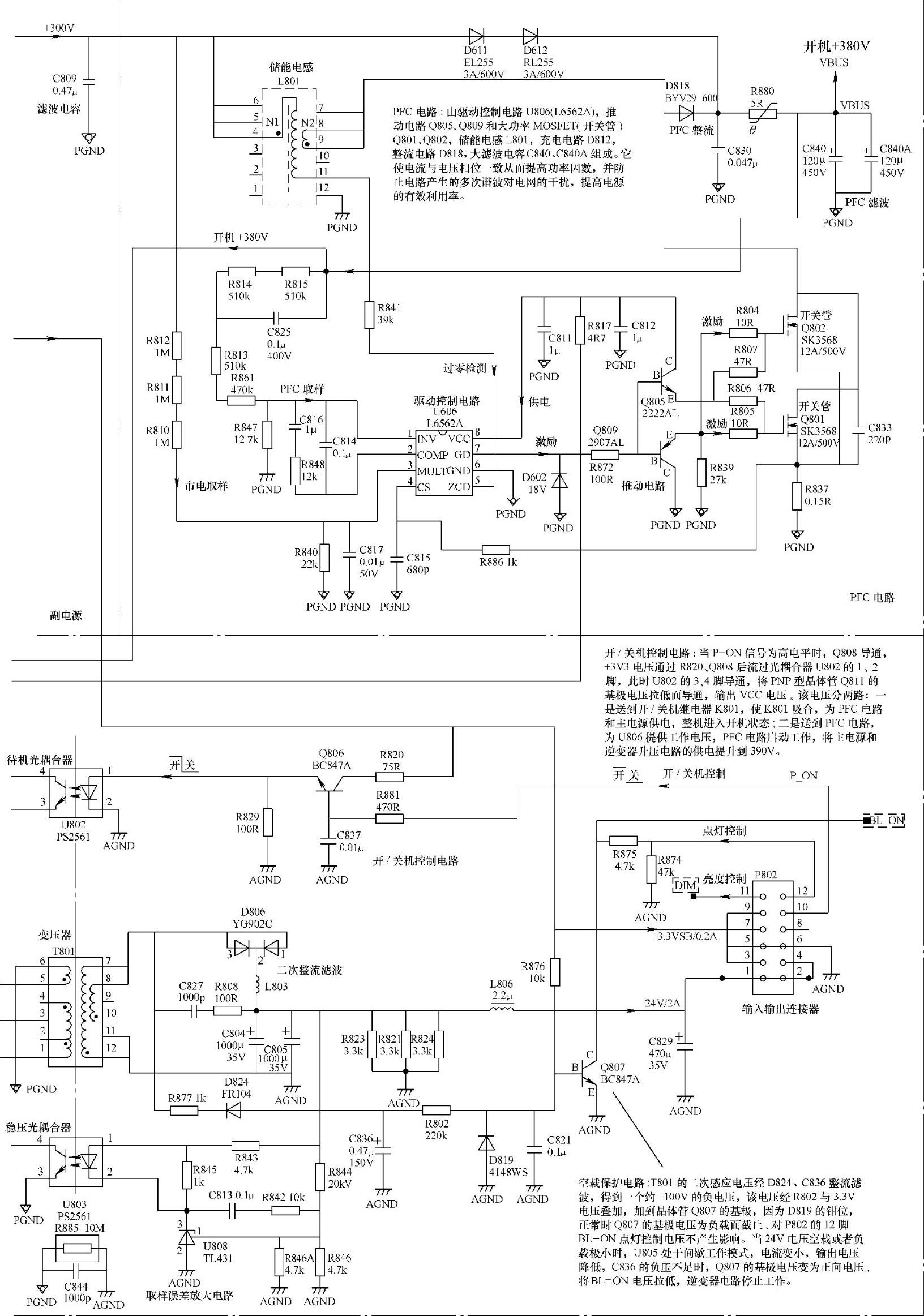

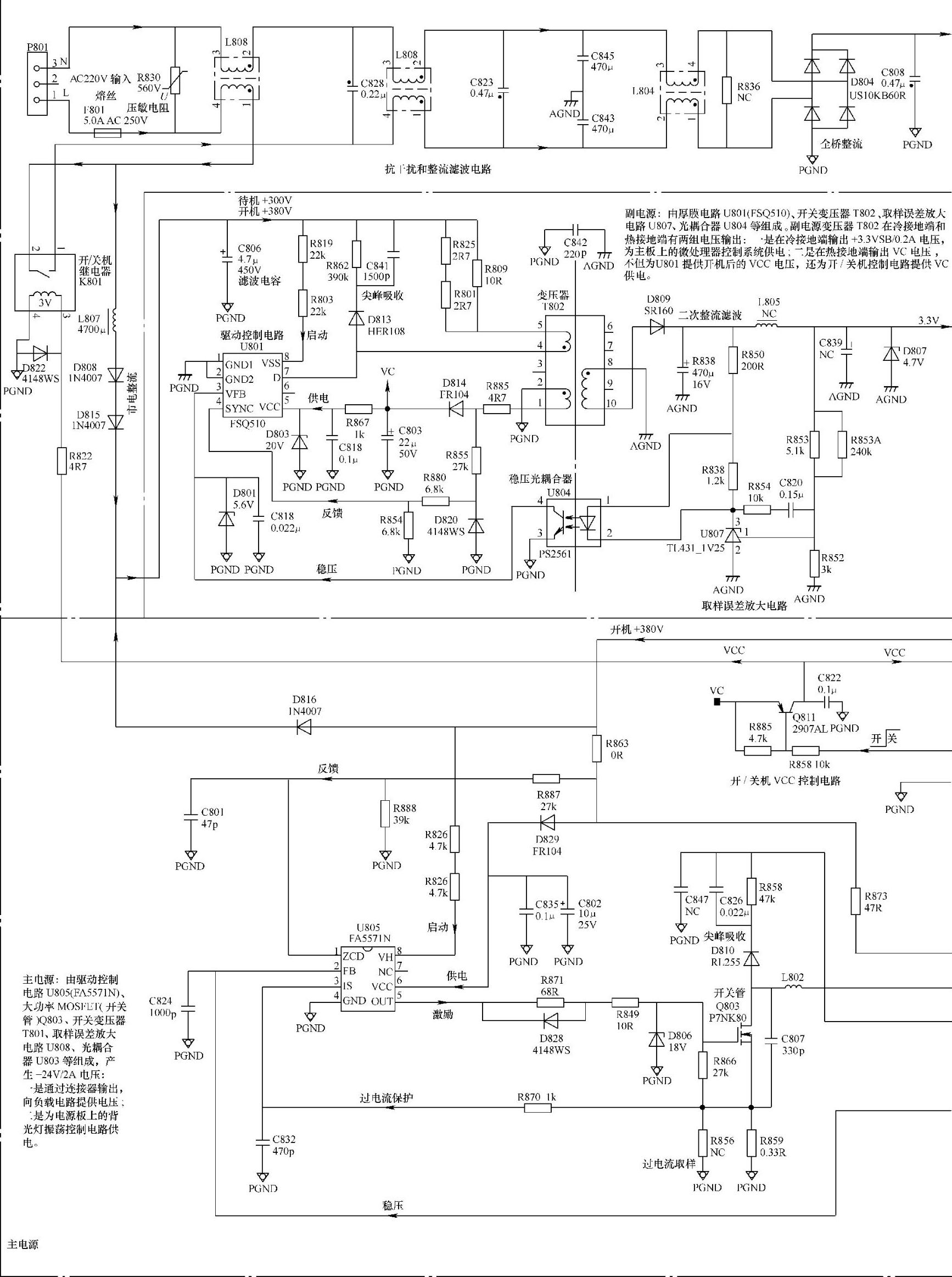

图1-6 TCL IPL42A/L

二合一板开关电源部分电路原理图

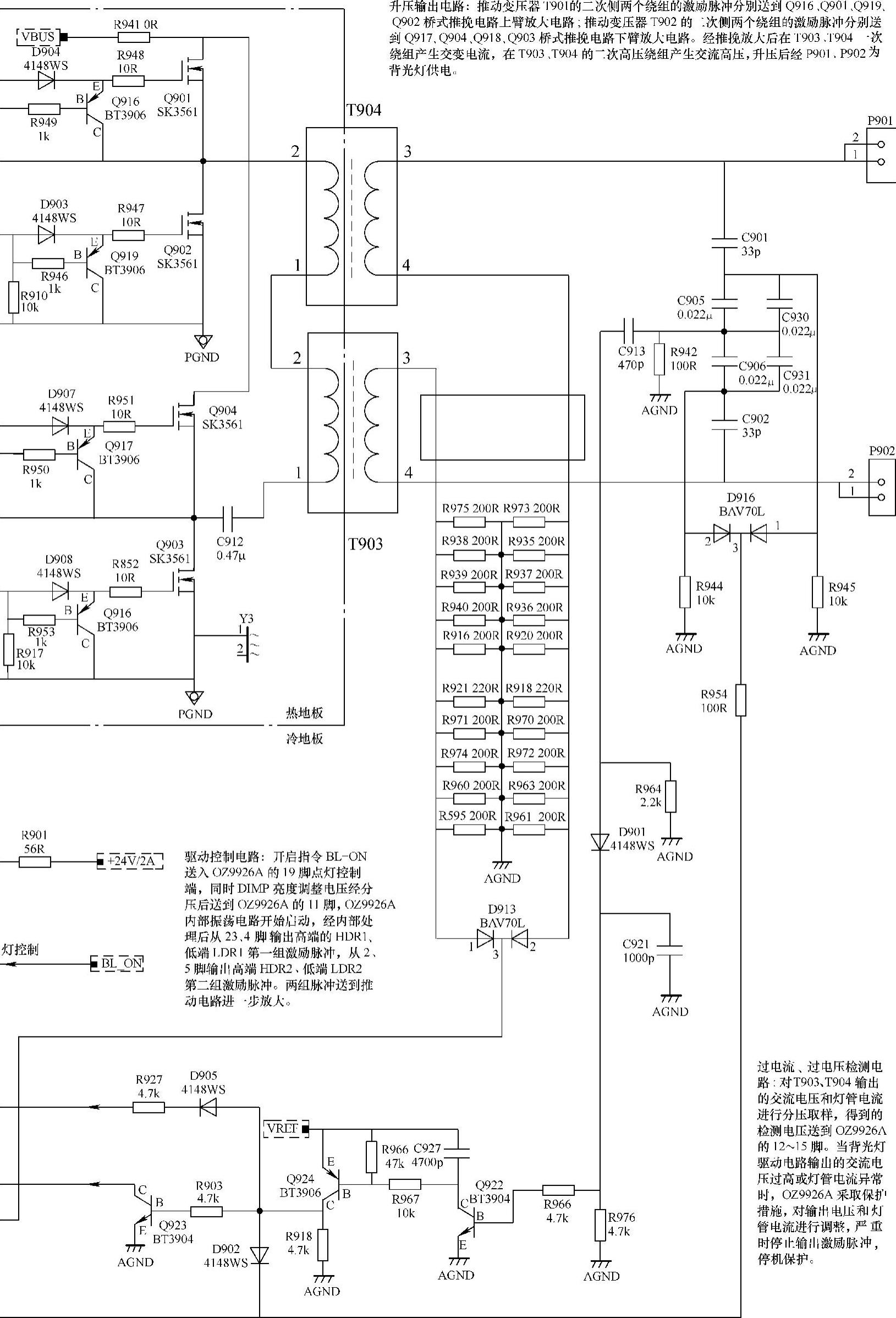

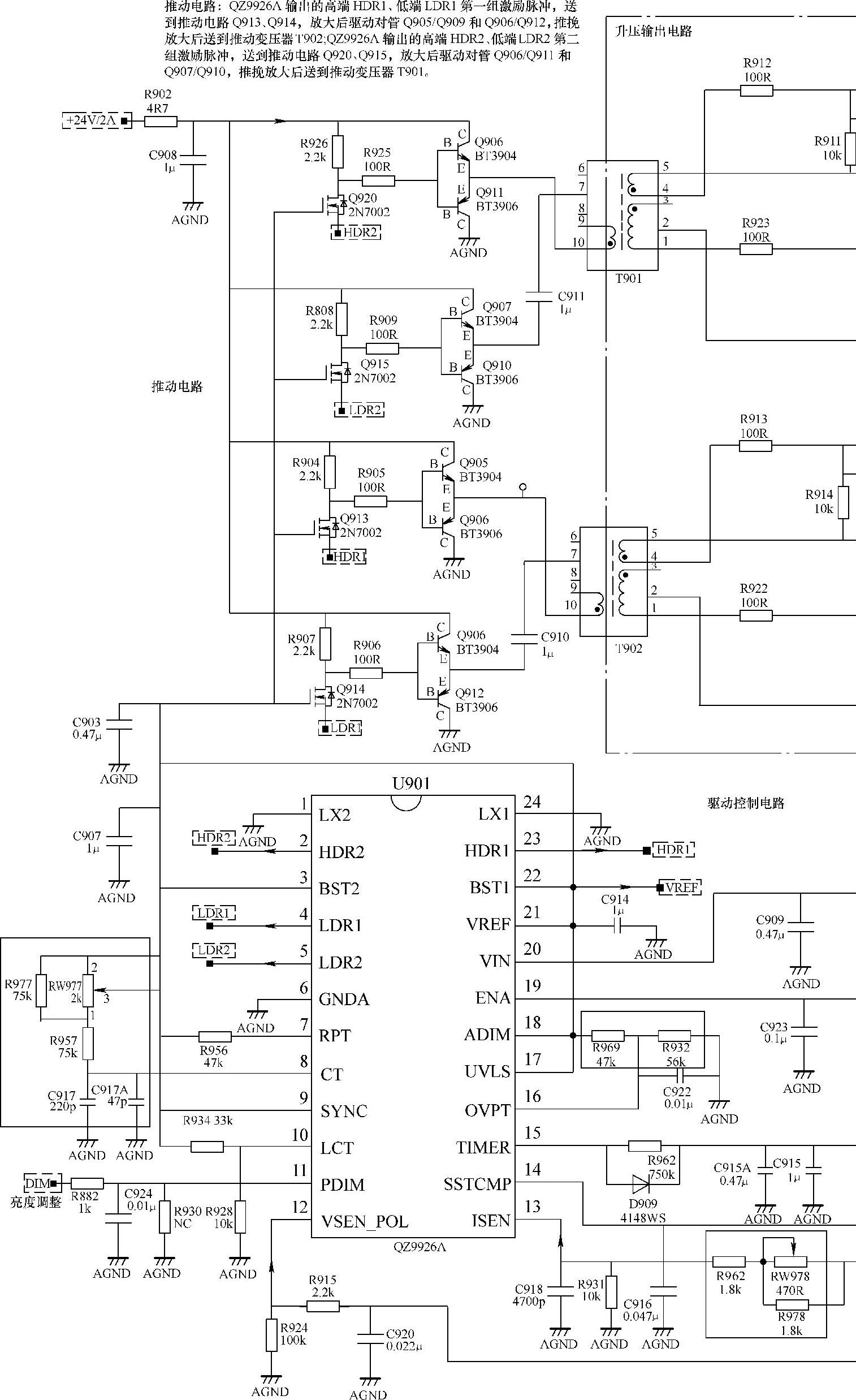

图1-7 TCL IPL42A/L

二合一板背光灯驱动电路

TCL液晶彩电用IPL42A/L二合一板实物如图1-5所示；开关电源部分电路原理图如图1-6所示，背光灯驱动电路如图1-7所示。开关电源部分集成电路采用FSQ510+L6562A+FA5571N组合方案；背光灯逆变器部分振荡与驱动控制电路采用OZ9926A。其中IPL42A型配AUO 42in^[1]屏，该屏采用18支EEFL直灯管并联，屏典型工作电流为135mA，屏单端电压为950V，工作频率为45kHz；点灯电压为1225V（0℃），点灯时间为1～2s。IPL42L型配LG 42in屏，该屏采用16支CCFL直灯管通过均流电容（15PF）后并联，屏典型工作电流为135mA，屏单端电压为1500V，工作频率为58kHz；点灯电压为1300V（0℃）（非最终数参数），点灯时间为1～2s。
