12V开关电源如图1-3的上部所示，由驱动控制电路N801（SG6859ADZ）、激励电路V813、V814、大功率MOSFET（开关管）V801、开关变压器T801、光耦合器N803、取样误差放大电路N802等组成，采用反激式（flyback）架构。

AC220V市电经全桥VD801～VD804桥式整流，C810滤波，获得300V左右的直流电压。该电压分为两路：一路经开关变压器T801的一次1-3绕组加到V801的D极；另一路经电阻R808～R810向电容C808充电，给N801的2脚提供VDD电压。当VDD电压达到芯片启动电压时，N801开始工作，产生脉冲驱动电压，从1脚输出，通过V813、V814激励放大后，驱动V801工作于开关状态，在T801的各个绕组产生感应电压。其中热地端5-6绕组产生的感应电压经R807限流、VD807整流、C808滤波，送到N801的2脚，替换下启动电路，为启动后的N801供电。

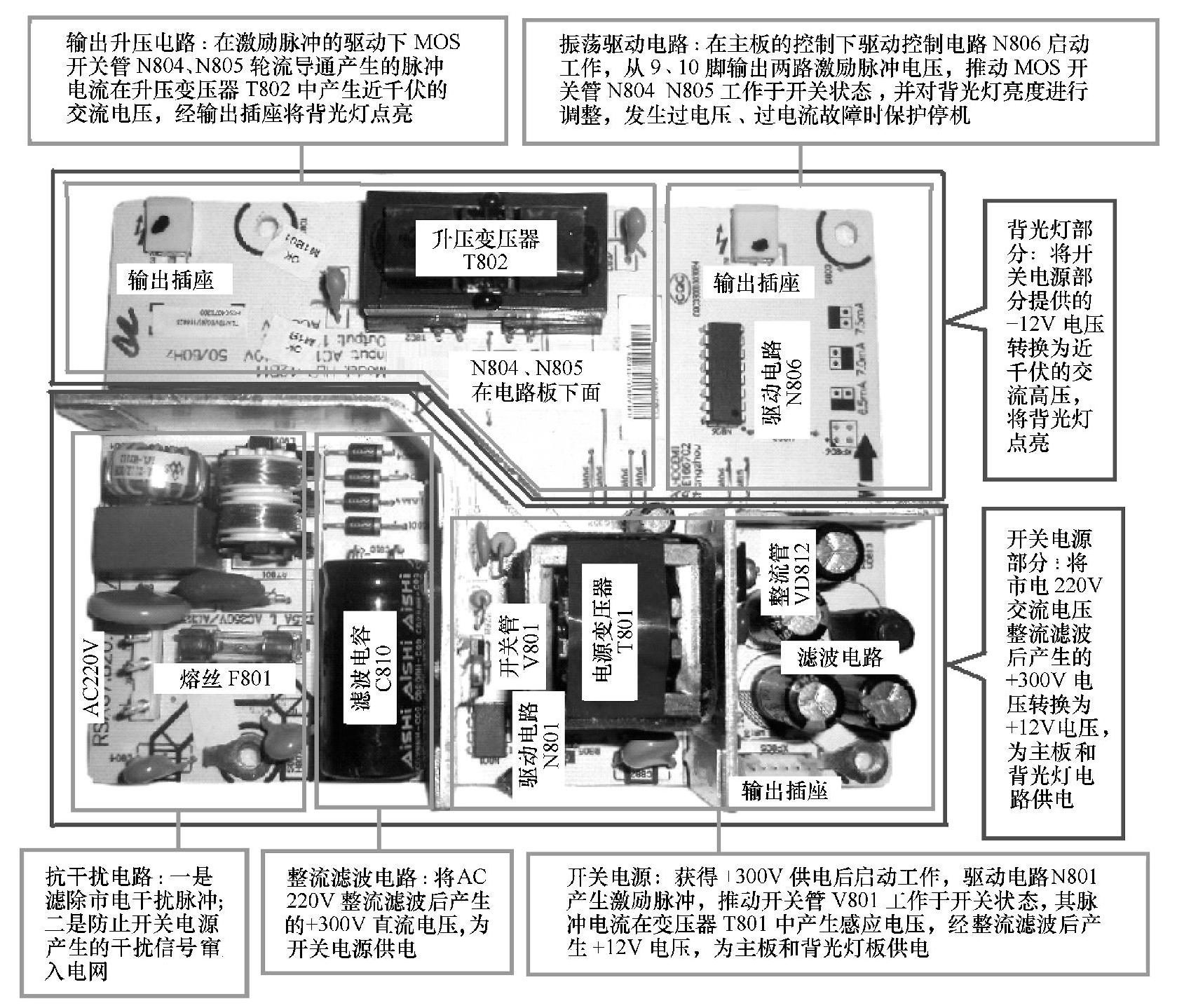

图1-2 海信TLM19V68液晶彩电电源板实物图

T801的8/9-10/11脚输出的脉冲电压经VD812整流，C813、C814、L803、C815组成的滤波电路滤波得到12V电压。该12V电压分两路：一路经连接器XP805的5、6脚送到主电路板；另一路经待机控制电路控制后，向背光灯电路供电。(www.daowen.com)

稳压控制电路由误差放大电路N802、光耦合器N803及N801的7脚内部电路构成。对开关电源输出的12V电压进行监测来实现稳压控制的目的。

N801的4脚为电流检测端，当开关电源负载电路或整流滤波电路发生短路、漏电故障，造成V801电流过大，在R822上的电压达到门槛电压时，N801停止驱动输出，二次短路保护和输出功率过大保护。

待机时，除主芯片U6（MST721DU）及其外围部分电路保持工作状态外，其他部分电路的电源均需切断，以降低功耗。U6开/关机控制端口输出高电平，将电源通道关断，来实现待机功能。
