早期的二合一板电路组成框图如图1-1所示，就是将小功率电源板和背光灯板简单的融合在一起。小屏幕液晶彩电二合一板往往采用单电源设计，只有一个主电源，没有副电源和PFC电路。主要应用在小屏幕液晶彩电和液晶显示器中，由于液晶屏幕小，仅有1～2根CCFL，且灯管长度短，电流小，电源板和背光灯输出电流和输出功率相对较小。特点是：二合一板的体积小，电路简单，技术含量低，减少了电源板与背光灯板之间的连线，也避免了因两者之间连接线和插头插座接触不良引发的故障。

本节以海信TLM19V68液晶彩电采用的型号为1585二合一板为例，介绍小屏幕液晶彩电二合一板的特点与维修技巧。

(www.daowen.com)

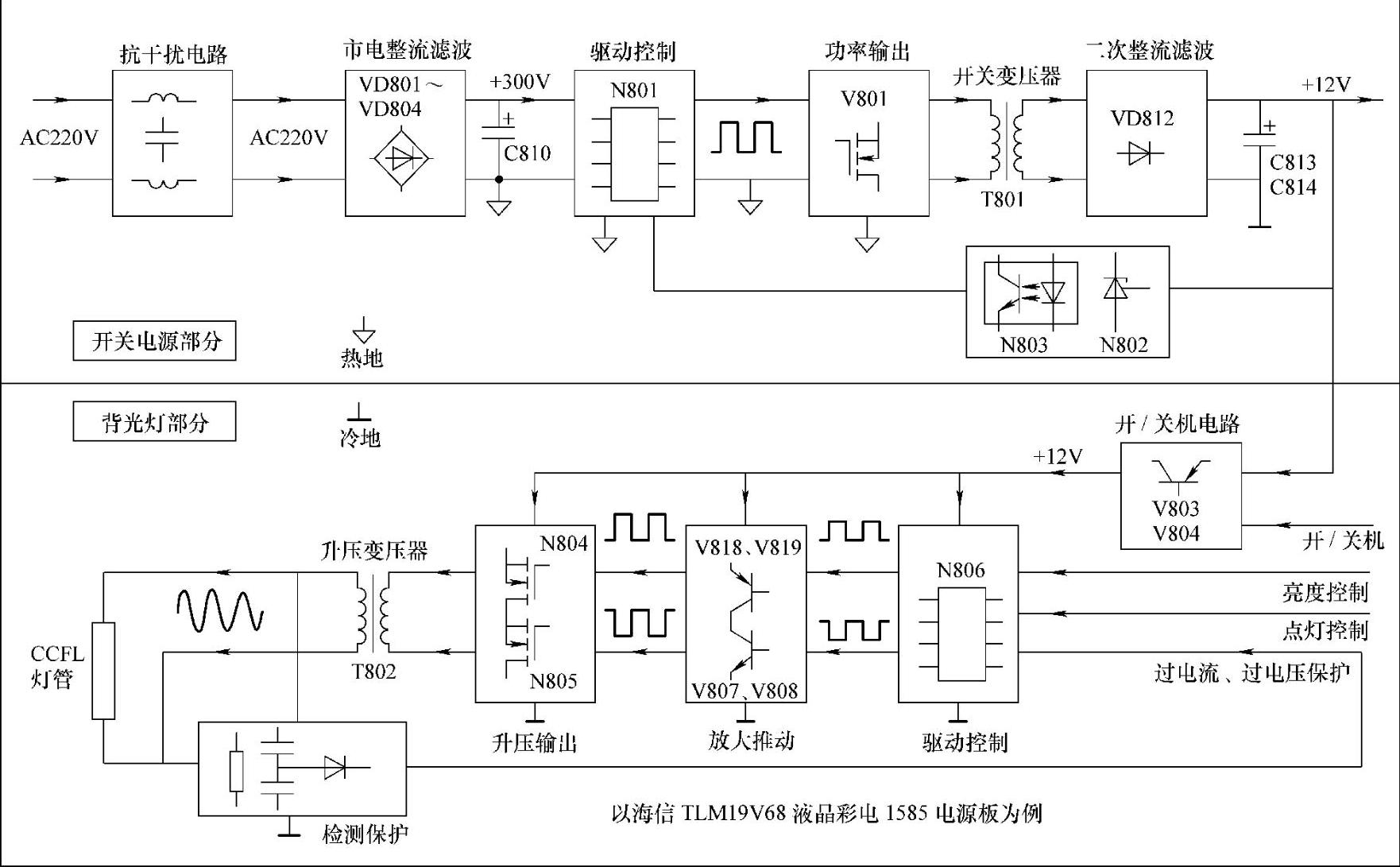

图1-1 小屏幕液晶彩电二合一板电路组成框图

海信TLM19V68液晶彩电采用MST7机心，其RSAG.820.1585电源板实物如图1-2所示；电源板工作原理如图1-3（见全文后插页）所示，由以集成电路SG6859ADZ（N801）为核心的开关电源和以驱动电路KA7500C为核心的背光灯两部分组成。开机后开关电源首先工作，产生12V/1.6A电压，向主板供电，由主板根据整机设定情况，发出ON/OFF开机指令，再向背光灯电路供电，背光灯点亮，显示图像。
