由于还原气氛下晶格中氧空位的生成，掺杂的铬酸镧在高温还原性气氛下显示出晶格膨胀^［32-34］。在平板型SOFC中，LaCrO₃基连接板被置于大氧电位梯度(空气和燃料条件)中。LaCrO₃板的晶格膨胀和畸变在操作条件下是重要的，这种现象已在现实的电堆和模块中被报道过^［1-3］。人们提出了数值模型，根据氧空位浓度的分布计算了畸变。对平板和矩形试样进行了静压和瞬压计算，当平板尺寸为100mm×100mm×3mm时，通过数值模型计算平板的校正值，垂直于初始平面的中心部位的最大代替值计算为约0.77mm，计算的瞬时畸变的抗伸应力大于等于50MPa^［32］。

因为连接体与其他电池组分接触，热膨胀行为在可接受的水平应是相称的。Ca的掺杂将热膨胀系数(TEC)值由8.5×10^-6/K提高到了10.0×10^-6/K，Ca掺杂的LaCrO₃的热膨胀值接近于YSZ的(约为10.0×10^-6/K)，这能降低加热和制备中的热压。Sr的掺杂也可以有效提高热膨胀值使之与YSZ的相称。热膨胀行为如缺陷化学所述的那样取决于氧气的分压，例如，Mori^［35］在空气和氢气中测定了几种La_0.8Sr_0.2Cr_0.8M_0.2O₃(M=掺杂剂)的热膨胀值。图15.7显示了Sr、Ti、V掺杂La-CrO₃的热膨胀行为，V的掺杂降低了热膨胀值使之与YSZ的相称，还原气氛中的热膨胀值比空气气氛中的高一点。还原气氛中晶格膨胀归因于Cr³⁺(VI)(0.0615nm)和Cr⁴⁺(VI)(0.055nm)的离子半径不同而产生的铬离子的膨胀。

(www.daowen.com)

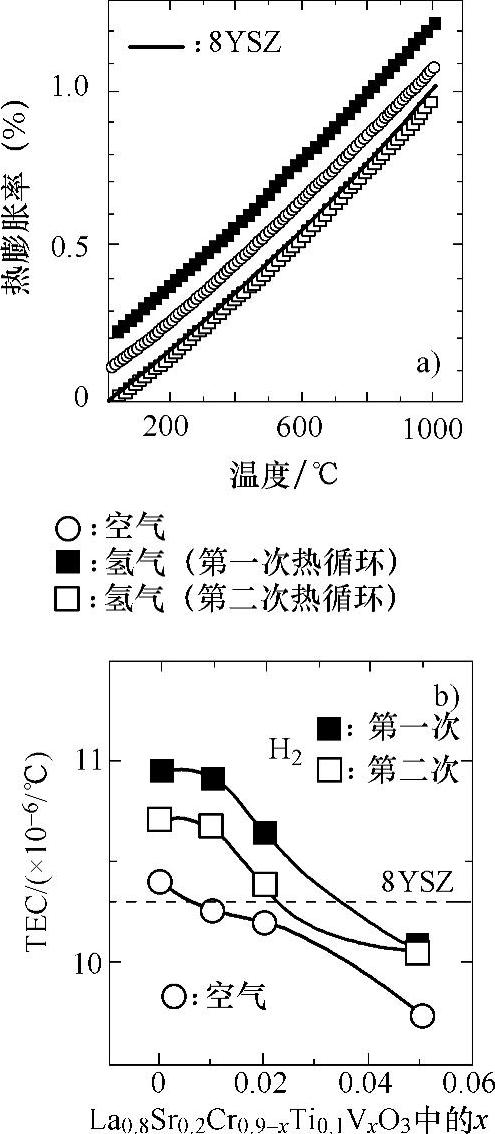

图15.7 与8YSZ电解质相比空气和氢气气氛中一些掺杂的LaCrO₃的热膨胀行为中(图15.7a)以及在50～1000℃温度范围、空气或氢气气氛中La_0.8Sr_0.2Cr_0.9-xTi_0.1 V_xO₃的热膨胀系数(图15.7b)(经电化学学会允许重印^［35］)
