虽然早期报道说(La，Sr)CoO₃和YSZ电解质间的反应在温度降低时受到抑制，但是模型电极的长期运行结果清楚地表明La_0.6Sr_0.4CoO₃与YSZ即使在700℃时也发生反应^［44］。在阻抗响应中，La_0.6Sr_0.4CoO₃和YSZ间的界面电阻因化学电容的不同明显脱离表面反应。当样品在700℃下时根据抛物速率定律，界面阻力增加。在973K时抛物线速率常数k为10^-18～10^-17cm²s^-1。

由于阴极和电解质之间施加了保护夹层而导致该反应被抑制。在此，铈基氧化物被用作夹层。为了测试GDC夹层的有效性，将GDC薄层沉积在YSZ单晶上后，用PLD沉积新型(La，Sr)CoO₃电极。采用夹层的电阻和电流对电势的曲线与观察到的GDC电解质上的(La，Sr)CoO₃电极的曲线非常类似^［45］。结果表明GDC夹层是一种有效的保护层，然而仔细检查发现除了如图7.13所示的阻抗响应中的主弧，高频区有一个小的电阻元件，这种高频元件和欧姆电阻随时间逐渐增加。YSZ和GDC或LSC和GDC的相互扩散可能会导致界面电阻的增加。

(www.daowen.com)

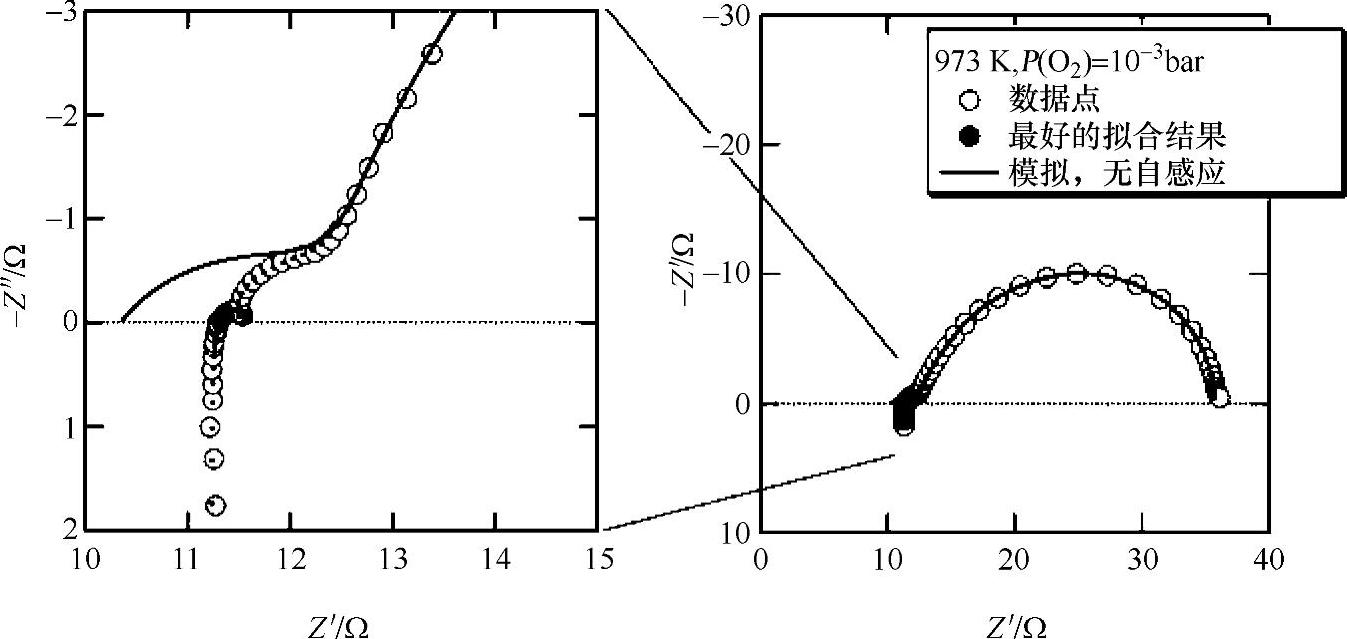

图7.13 有Ce_0.9Gd_0.1O_1.95夹层的YSZ电解质上致密薄膜La_0.6Sr_0.4CoO_3-δ电极的复阻抗(引用参考文献^［45］)

近来，Sakai等人^［46］报道，在(La，Sr)(Co，Fe)O₃和氧化铈基电解质界面观察到明显的阳离子扩散或第二相分离现象。虽然对电化学性能的影响尚未明确，但是为了中温电极的长期耐用，应对细节进行更多研究。
