在这项工作中，我们选择使用一种具有(La_0.8Sr_0.2)(Ga_0.8Mg_0.15Co_0.05)O_2.8化学组成的材料，这是因为向镓酸镧中掺杂Co、Sr和Mg会有效加强其氧离子电导率(见图6.4^［42］)^［43］。通过固相反应合成了高纯度的实验样品^［10］。对最终产物的化学分析结果表明其组成为(La_0.80(3)Sr_0.20(3))(Ga_0.80(6)Mg_0.15(6)Co_0.050(7))O_2.8(3)，其中括号中的数字是指最后一位数字的误差。中子粉末衍射实验是在空气气氛下分别于温度1069.2K±1.6K、1470.7K±1.3K和1664.6K±1.4K进行的，使用了如前所述的具有MoSi₂加热器^［24］的加热炉以及HERMES衍射器^［25］。LaGaO₃的中子衍射数据是在1663K、空气气氛中获得的。入射中子的波长为1.8207Å。粉末衍射谱图是在2θ=5°～155°范围内获得的。衍射数据使用RIETAN-2000程序^［27］利用Rietveld法和MPF组合技术进行分析，而使用PRIMA程序进行MEM分析^［29］。

(www.daowen.com)

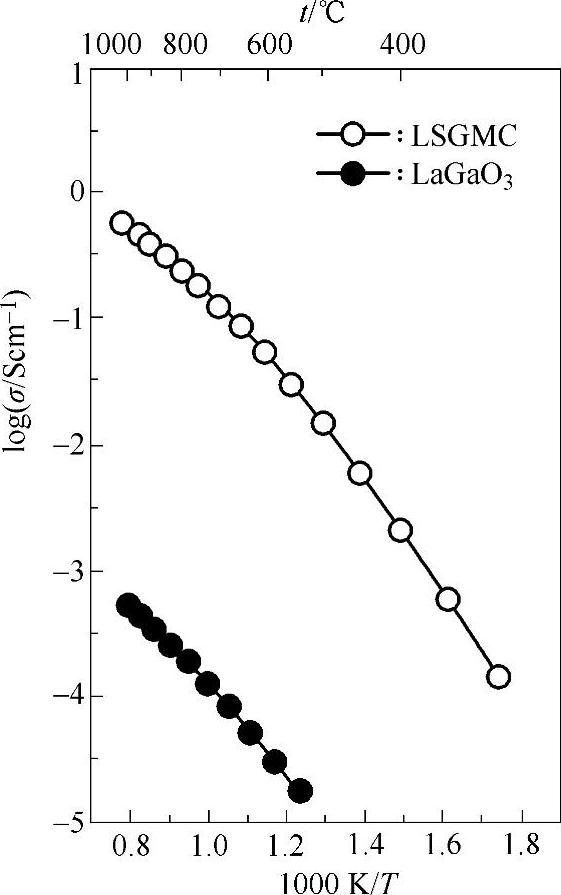

图6.4 LaGaO₃(圆点)和(Ga_0.8 Mg_0.15Co_0.05)O_2.8(LSGMC，圆圈)氧离子电导率的阿累尼乌斯曲线^［42］(这两种材料离子导电性存在差异的根源在于结构不同)
