La₂/3^TiO₃是一种钙钛矿型氧化物，其中1/3的A位阳离子是空缺的。当锂离子部分取代氧化物A位的La时，锂离子变得能够移动^［46］。La_0.51Li_0.34TiO_2.94中锂离子在室温下的电导率为10^-3Scm^-1［47］。在所有空气氛围下能保持化学稳定的锂离子导体中，该材料的电导率是最高的。因为La和Li离子在此钙钛矿结构的A位随机分布，故A位的空穴也随机分布，因而通常认为锂离子容易通过空穴。电导率与锂离子含量之间的关系遵循所谓的逾渗理论(percolation theory)^［48］。

在类似的轻稀土(Pr、Nd和Sm)钙钛矿型氧化物中也可观察到锂离子导电的现象，并且电导率随着原子数量的增加而降低(见图3.6)^［49］。这些锂离子导体在还原条件下不稳定，接触金属锂后，氧化物容易被还原。

钙钛矿型SrVO_3-δ呈现出相对较高的锂离子电导率，其中锂离子是通过电化学法插入的^［50］。这种材料是一种电子导体，研究结果表明其可作为锂离子电池高性能阳极材料的备选。据估算，该氧化物在室温下的锂离子电导率约为10^-5Scm^-1。

(www.daowen.com)

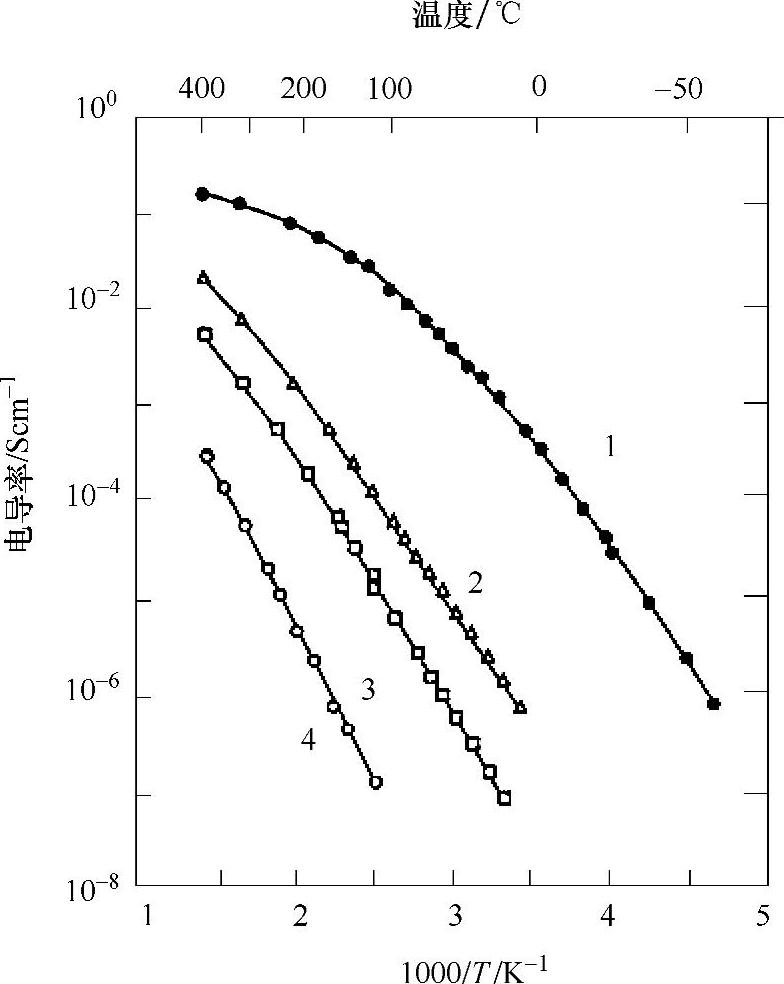

图3.6 Ln_xLi_yTiO₃(Ln=La、Pr、Nd或Sm)中锂离子电导率

1—La_0.51Li_0.34TiO_2.94 2—Pr_0.56Li_yTiO_3.01 3—^Nd_0.55Li_0.34TiO_3.00 4—^Sm_0.5Li_0.38TiO_2.97
