通过使用3.3节第1步分析中的式（3-6）～式（3-8），并且不要排除I_S模值不满足约束条件的功率点，那么可以直接得到如下关系：

在δ=0～2π和的情况下，上式表示一条封闭的轮廓线，该轮廓线划分出了满足式（3-1）和式（3-3）两个约束条件的受端复功率的集合。

然后，通过使用3.4节第2步分析中的式（3-12）～式（3-15），并且不要排除I_R模值不满足约束条件的功率点，那么有下面的关系式：

在θ=0～2π和的情况下表示一条封闭的轮廓线，该轮廓线划分出了满足式（3-2）和式（3-3）两个约束条件的受端复功率的集合。(www.daowen.com)

因此很容易理解同时满足3个“基本约束条件”式（3-1）～式（3-3）的“受端功率区域”就是上述2个集合的交集。图3-35就是采用上述方法确定受端功率区域的一个实例，所确定的功率区域与图3-24所示的受端功率区域是完全一致的。

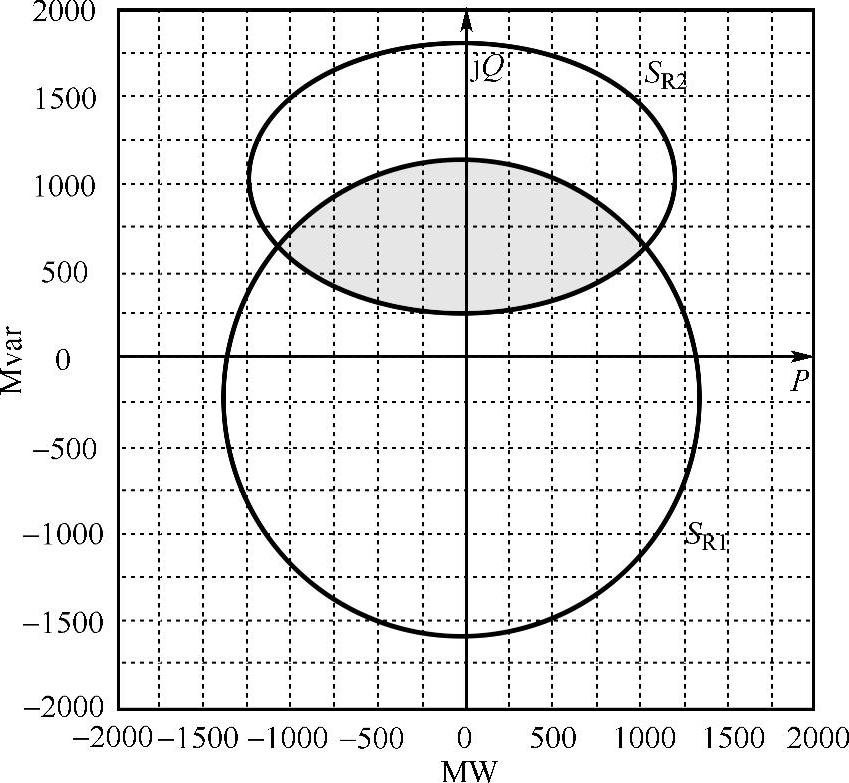

图3-35 作为交集的受端功率区域（#b电缆、120km、ξ_sh=0、I_R=I_c=1788A）

需要强调的是，上述方法也可以用于确定I_R和I_S小于I_c时所对应的封闭轮廓线，即可用来画出加强版PQ图中的恒定电流曲线。

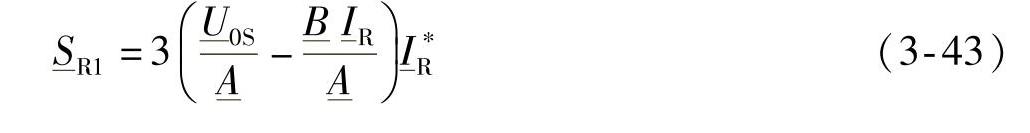

上述关系式的结构表明S_R1的轮廓线是圆周，而S_R2的轮廓线是椭圆周。
