仅仅在送端S和受端R对电压和电流进行分析并不能推理出沿电缆线路都具有满意的电气特性。事实上，为了检查电流超出固定值I_c或电压超出限制值的点，沿整条电缆线路进行电压和电流计算是非常重要的。为了达到这个目的，采用式（2-36）是合适的。

例如，在图3-3～图3-6中，分别给出了沿60km长的#b电缆的电压和电流分布，对应的并联（均匀）补偿度分别为ξ_sh=0和ξ_sh=0.608。而图中各变量的意义参见“第1步”分析和“第2步”分析中的定义：图3-1通过圆弧上的等距点K₁、L₁、L₂、L3、K2给出了“第1步”分析的结果；图3-2通过圆弧上的等距点K″、L′、L″、L‴、K′给出了“第2步”分析的结果。

图3-3 沿#b电缆线路的电流模值（ξ_sh=0）

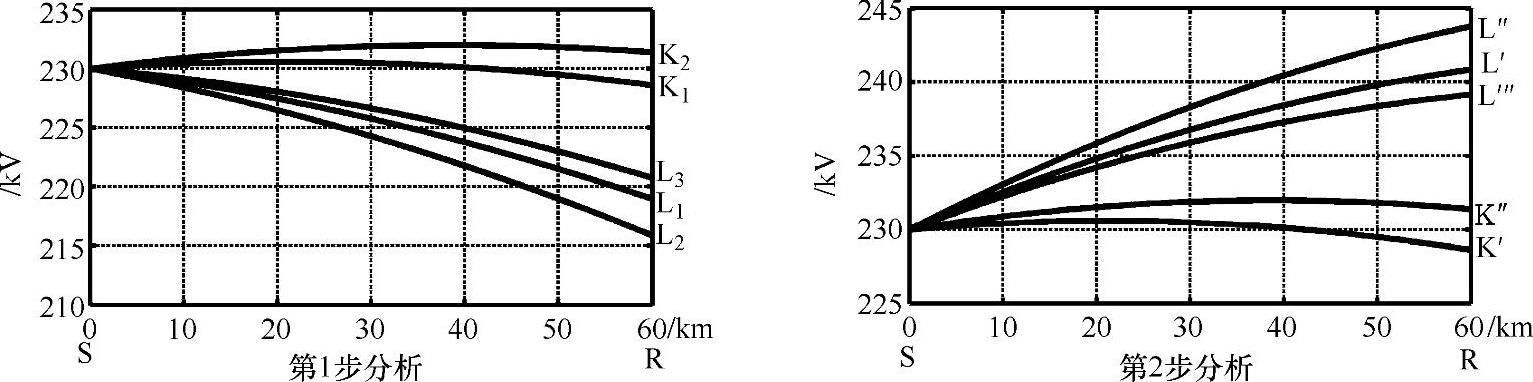

图3-4 沿#b电缆线路的电压模值（ξ_sh=0）

(www.daowen.com)

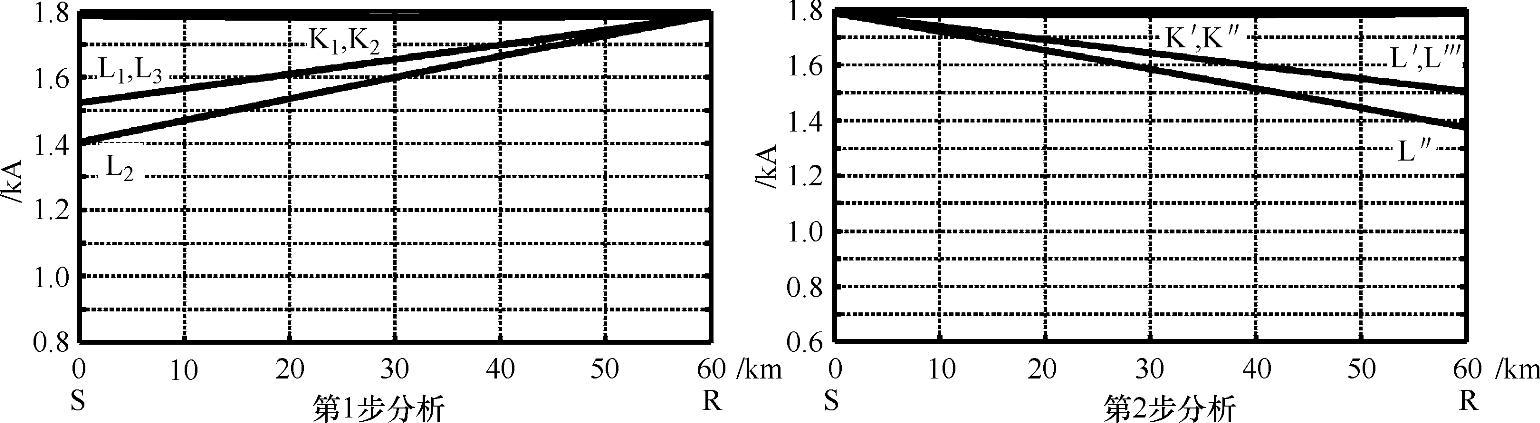

图3-5 沿#b电缆线路的电流模值（ξ_sh=0.608）

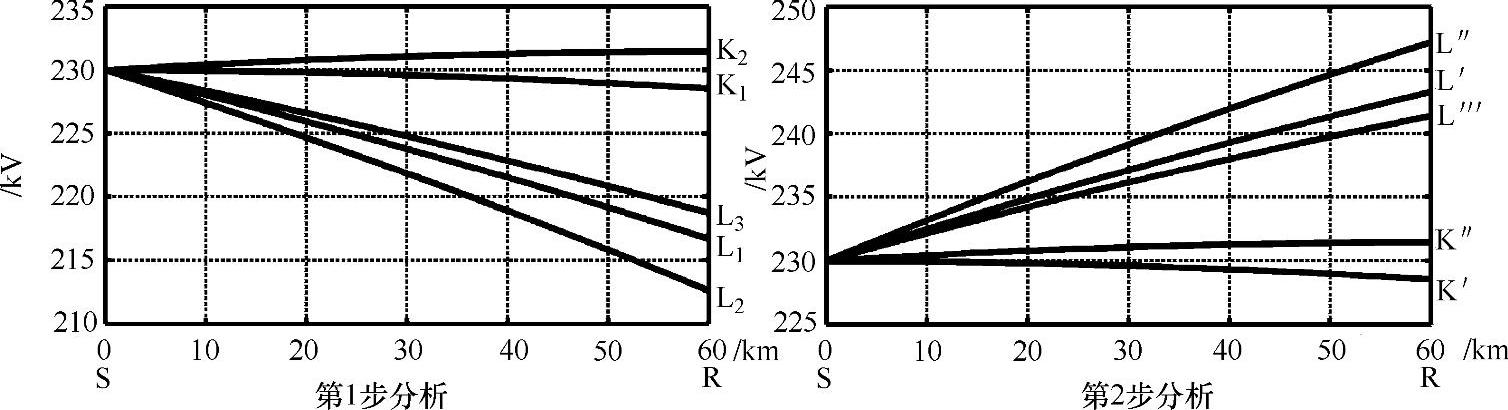

图3-6 沿#b电缆线路的电压模值（ξ_sh=0.608）

可以看出，电流总是按照某种方式落在载流量的极限（≈1.8kA）之内，而稳态电压水平也总是按照某种方式而变化，且如果电压过高的话，总能在R端检测到。

值得指出的是，作为一个典型的例子，运行状态L″的沿线变化曲线（见图3-6）导致受端很高的电压水平U_0R≈247kV；但是从图3-5可以看出，同样对于L″，送端电流，而受端电流。根据图3-31，这对应了很大的容性无功潮流（≈-1000Mvar），而电网运行对此容性无功潮流并没有什么兴趣。一般地，当横向分量占主导地位时，沿电缆线路的电流模值会发生巨大变化。

用于分析电缆沿线特性的一种更加完整和美妙的方法将在3.9.2节讲述。
