众所周知，由于长度、电压等级和截面积等因素，导致电缆的容性电纳可能非常高，使得稳态和暂态特性变得非常严峻，甚至不可接受，如第3章和第4章将要讲述的。为了解决这些问题，必须采用合适的并联补偿。

通常在模拟电缆线路时，根据线路的长度不同，需要模拟电缆两端的单相并联电抗器，或者模拟电缆中间点的并联电抗器。

通过考察图2-8所示的电路实例，只在端口进行补偿的短电缆线路在角频率为ω下的稳态特性，可以用矩阵乘积来表达，这里是电缆的传输矩阵，而是用来描述并联电抗器性能的一个传输矩阵，设并联电抗器的感性电纳等于，的表达式将在2.8.2节导出。上述方法在研究开关暂态过程时仍然具有基础性的作用，因为与次暂态特性相对应的角频率ω下的稳态特性，是评估暂态特性的一个精确指标，例子见3.7节和4.7节。

(www.daowen.com)

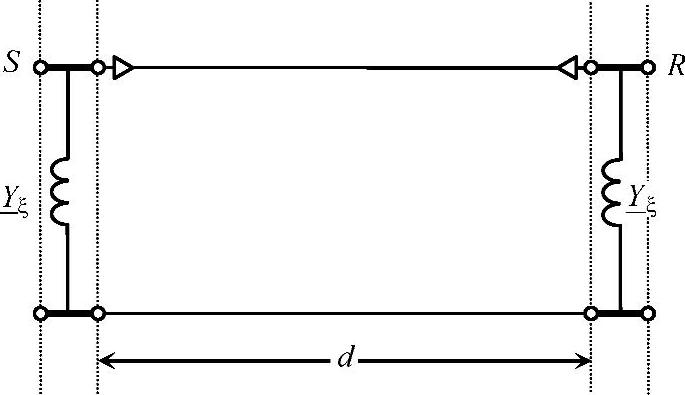

图2-8 短距离地下电缆的集中并联补偿（d＜20～25km）

考虑到集中并联的电抗器可以非常多，因为在小于20～25km的每一段上都需要安装并联电抗器，这样会使得图形表示和数学关系式变得非常复杂，因此采用更有效率的分析方法是有意义的。首先想到的方法就是设想电缆线路的并联补偿是均匀的，如2.8.1节所采用的。在这种情况下，并联电感的分布与电缆电容的分布是一致的，从而使得并联补偿度和等效传输矩阵的计算变得容易，但也具有足够的准确度。尽管这种方法是理想化的，但它是极其有用的。
