超高压电力电缆的分析介绍

该工程地下部分的方案选择了单芯XLPE绝缘电缆,该电缆的耐压水平按照表1-6设计,其结构如图1-21所示,采用6根分割型铜导体,截面积为2000mm2,并用吸湿带实现纵向水密封。

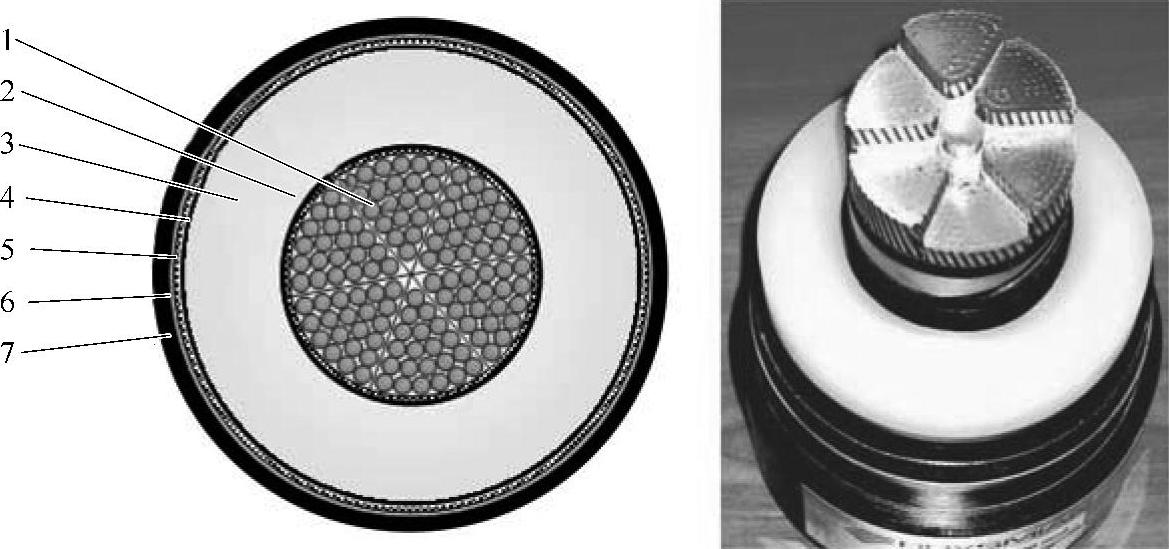

图1-21 Turbigo-Rho超高压混合线路的地下电缆的样品图

1—分割型铜导体(阻水性的) 2—半导电屏蔽层 3—XLPE绝缘 4—半导电屏蔽层 5—半导电阻水带 6—焊接型铝护套 7—PE外护套

采用挤压交联聚乙烯(XLPE)构成绝缘层,这种绝缘适合于在导体温度为90℃下运行。

在金属护套的下面,设置了一个纵向阻水层,以限制电缆故障时水沿着电缆芯渗透。

此电缆设置了一个纵向焊接铝护套,其厚度足以承受相地之间的额定短路电流,即50kA/0.5s。

金属护套还可以作为径向的水阻层。抗腐蚀保护是由挤压型聚乙烯护套组成的。电缆的外护套具有一薄层石墨,以允许敷设完成后进行护套电压试验。

表1-7给出了其他的特性参数。

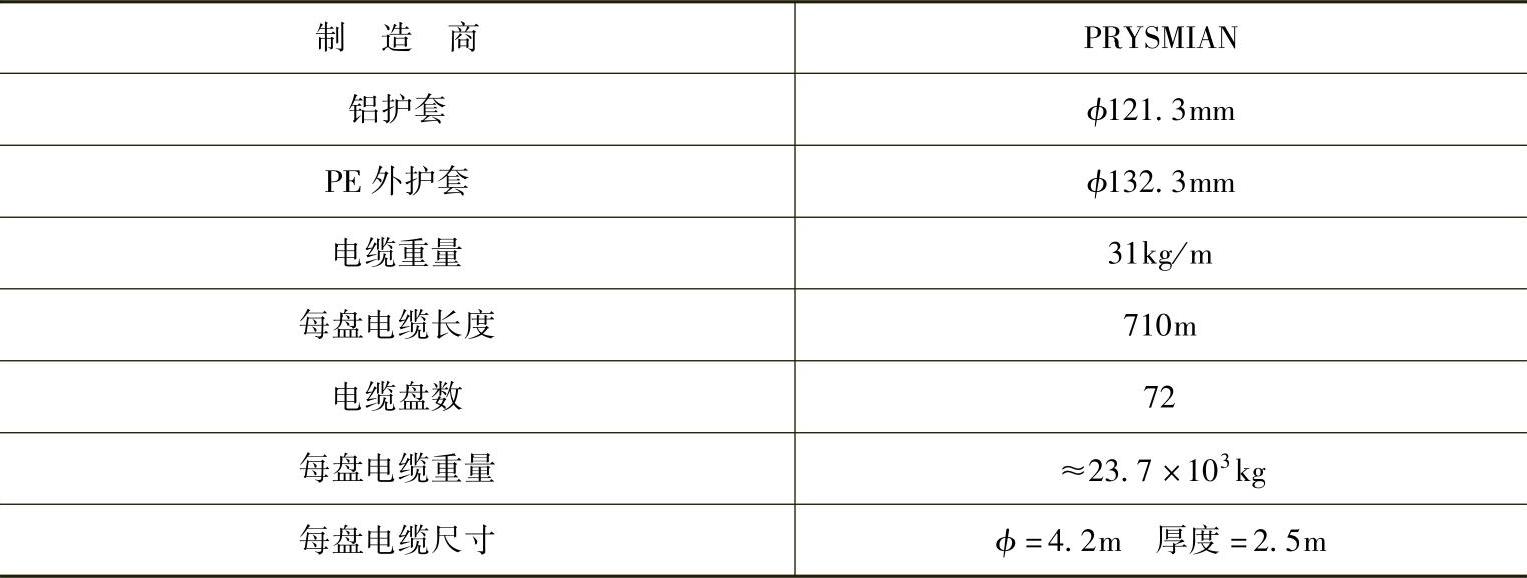

表1-7 Turbigo-Rho混合线路工程的电力电缆特性(www.daowen.com)


(续)

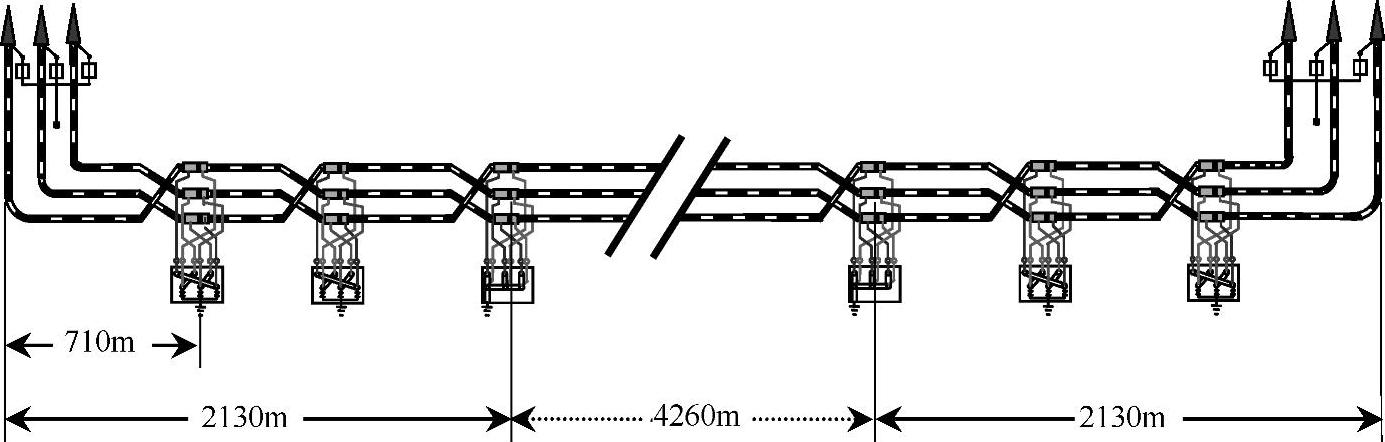

电缆的金属护套在电气上进行了交叉互连,交叉互连时还进行了相导体的循环换位,如图1-22所示。三相电缆由4个大段组成,每个大段由3个小段组成,交叉互连和相导体循环换位在每个大段内完成。小段之间由分段接头连接,所有这些电缆护套上的接头通过合适的连接箱进行交叉互连。

大段之间的连接采用直通接头,在这些点上电缆护套通过一个三芯分断连接箱进行紧固互连并接地。在终端点,电缆护套采用单芯分断连接箱进行接地。

接头采用预模制型,其电气部分由单片套子组成。正如前面已提到过的,所有的附件都配置了一个容性的传感器,用于局部放电监视。


图1-22 Turbigo-Rho混合线路电缆护套的互连和接地-交叉互连与循环换位
