Barajas工程的转接站和保护方案

时间:2023-06-30 理论教育 版权反馈
【摘要】:户外接头分别由两个制造商供货,而6个避雷器由ABB公司供货。转接站具有独立的接地网,设计水平为能够耐受50kA的短路电流。其他还有5台应急柴油发电机放置在强迫风冷的5个地点。图1-18 Barajas工程的转接站图1-19 Barajas工程的继电保护结构21—距离继电器 79—重合闸系统 87—差动继电器该工程完成后,在San Sebastian变电站和Morata变电站各需要安装1台容量为150Mvar的三相电抗器,以使该工程具有良好的运行特性。

Barajas工程的转接站和保护方案

两个转接站合起来的占地面积为60×40m2,没有配备隔离开关和断路器,转接站只安装了充油式户外接头和避雷器,如图1-18所示。户外接头分别由两个制造商供货,而6个避雷器由ABB公司供货。差动保护继电器用的电流互感器是环形的。

转接站具有独立的接地网,设计水平为能够耐受50kA的短路电流。转接站里有一间8×2.5×2.75m3的控制室和一台额定容量250kVA的应急柴油发电机。其他还有5台应急柴油发电机放置在强迫风冷的5个地点。

控制室里有一台25kV/400V的变压器,安装了配电盘通信盘、电缆保护盘、隧道监视终端(闭路照相机、光纤终端、热力系统数据监视等)。保护系统结构如图1-19所示。

对于备用部件,机场管理机构在一个地方为每回电缆线路放置了3盘电缆和5个接头。在通风站,则放置了一台备用风扇。

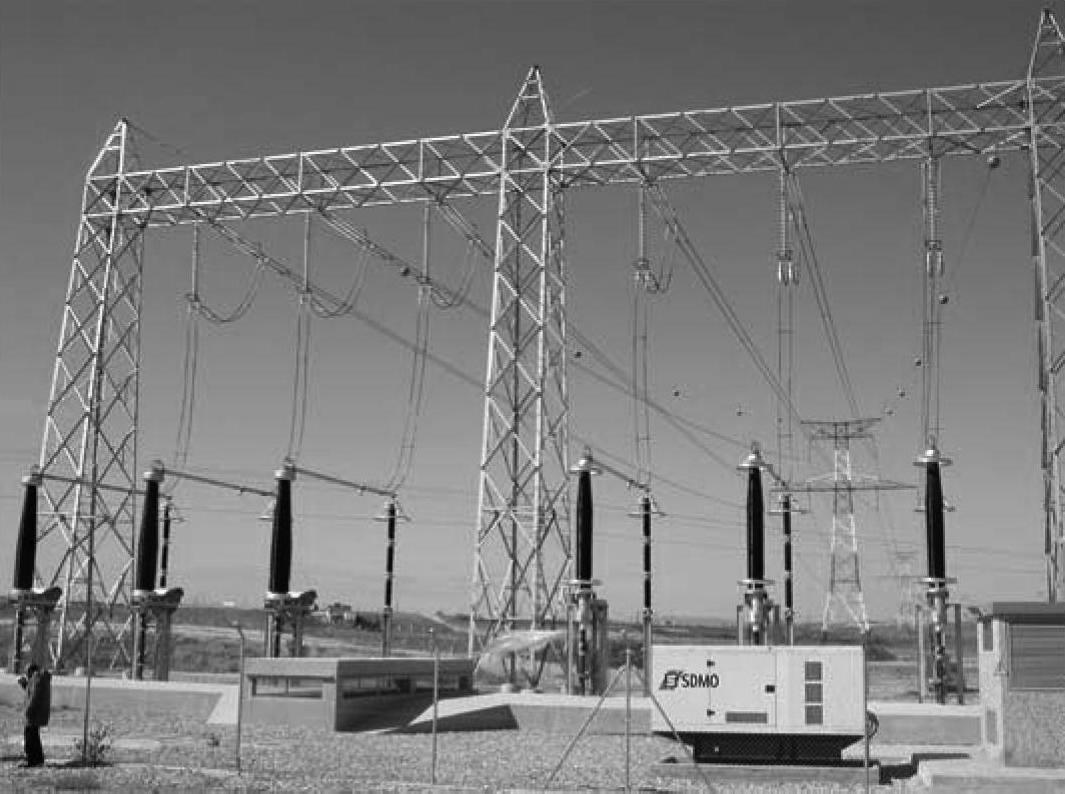

图1-18 Barajas工程的转接站(www.daowen.com)

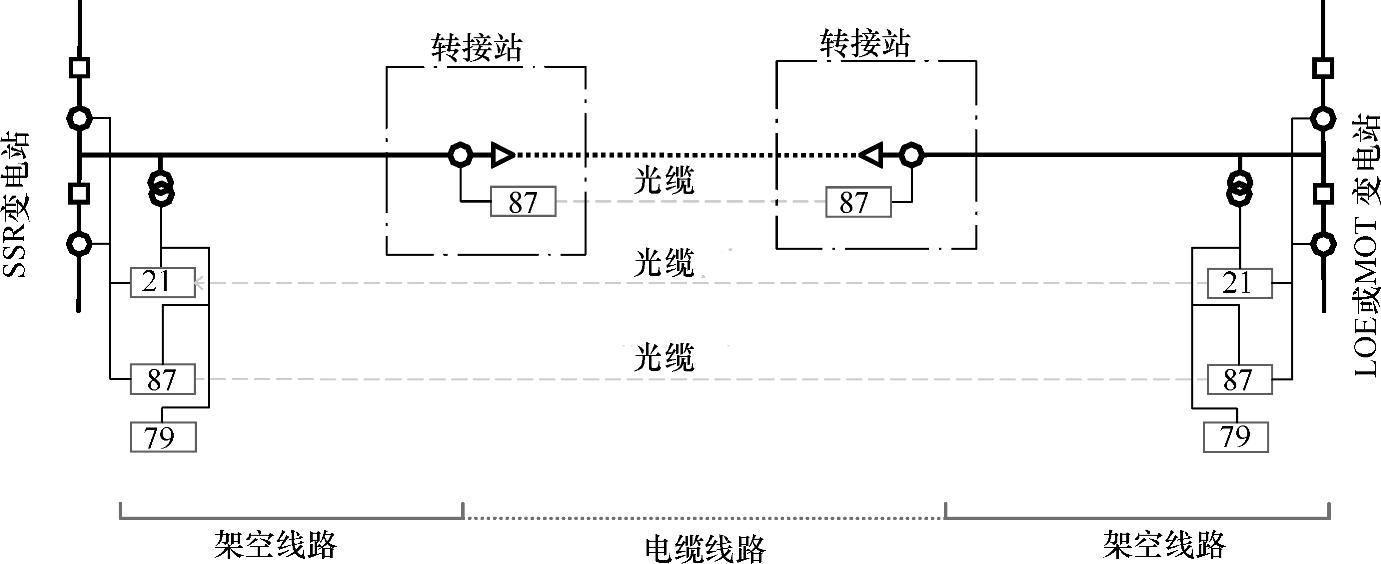

图1-19 Barajas工程的继电保护结构(只画出了单相电路)

21—距离继电器 79—重合闸系统 87—差动继电器

该工程完成后,在San Sebastian变电站和Morata变电站各需要安装1台容量为150Mvar的三相电抗器,以使该工程具有良好的运行特性。
