Sardinia陆地和海底150kV交流电缆系统

时间:2023-06-30 理论教育 版权反馈
【摘要】:图1-5 Sardinia-Corsica电缆系统海底电缆采用的是三芯铠装电缆,结构如图1-6和图1-7所示;而陆地电缆采用了三根单芯电缆,如图1-6所示。SAR.CO工程海底电缆路径为:从Sardinia岛的San Teresa di Gallura出发,到达Corsica岛的Cala Sciumara;该150kV交流电缆仅仅跨越SA.CO.I 200kV直流电缆一次,在其余的路径上与直流电缆保持约400m的距离。

Sardinia陆地和海底150kV交流电缆系统

这个工程可以认为是海底高压交流电缆的样板工程[16]。尽管Sardinia岛与Corsica岛之间部分地已由直流200kV的海底电缆连接起来(该工程建于1960年代初,被称为SA.CO.I(Sardinia-Corsica-Italy)工程[17]),但为了满足这两个旅游胜地高速增长的能源需求,还是需要在两岛之间新增联络线以提高功率交换的能力。选择该新增的联络线为一条交流150kV、400mm2铜导体的交联聚乙烯(XLPE)电缆,如图1-6所示。该联络线的总长度是31km,其中在Corsica岛上有10.5km的陆地电缆,在Sardinia岛上有5.5km的陆地电缆,而海底电缆为15km,如图1-5所示。该联络线的连续运行额定容量是150MVA。

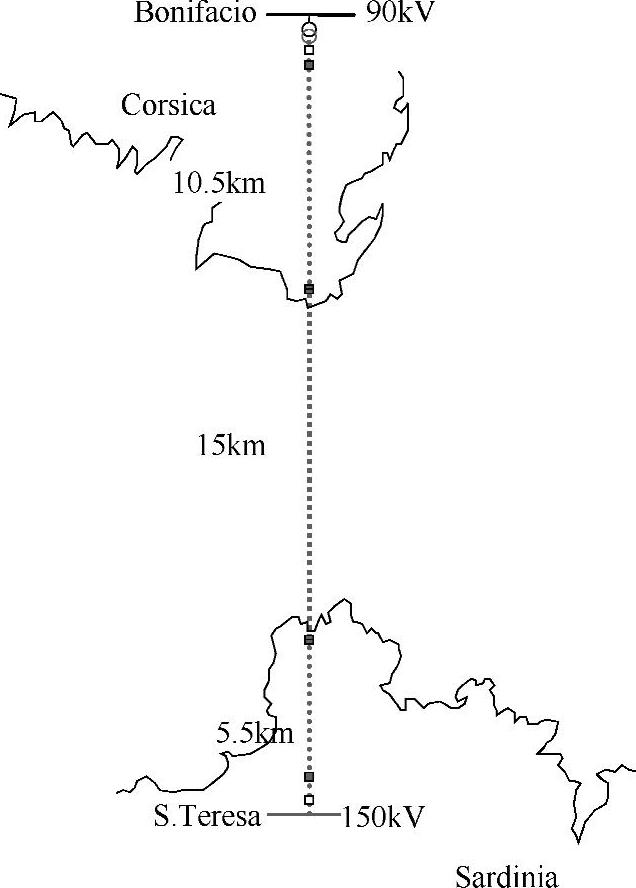

图1-5 Sardinia-Corsica(SAR.CO)电缆系统

海底电缆采用的是三芯铠装电缆,结构如图1-6和图1-7所示;而陆地电缆采用了三根单芯电缆,如图1-6所示。


图1-6 SAR.CO工程用的交流三芯挤压聚合物绝缘电缆和单芯陆地电缆

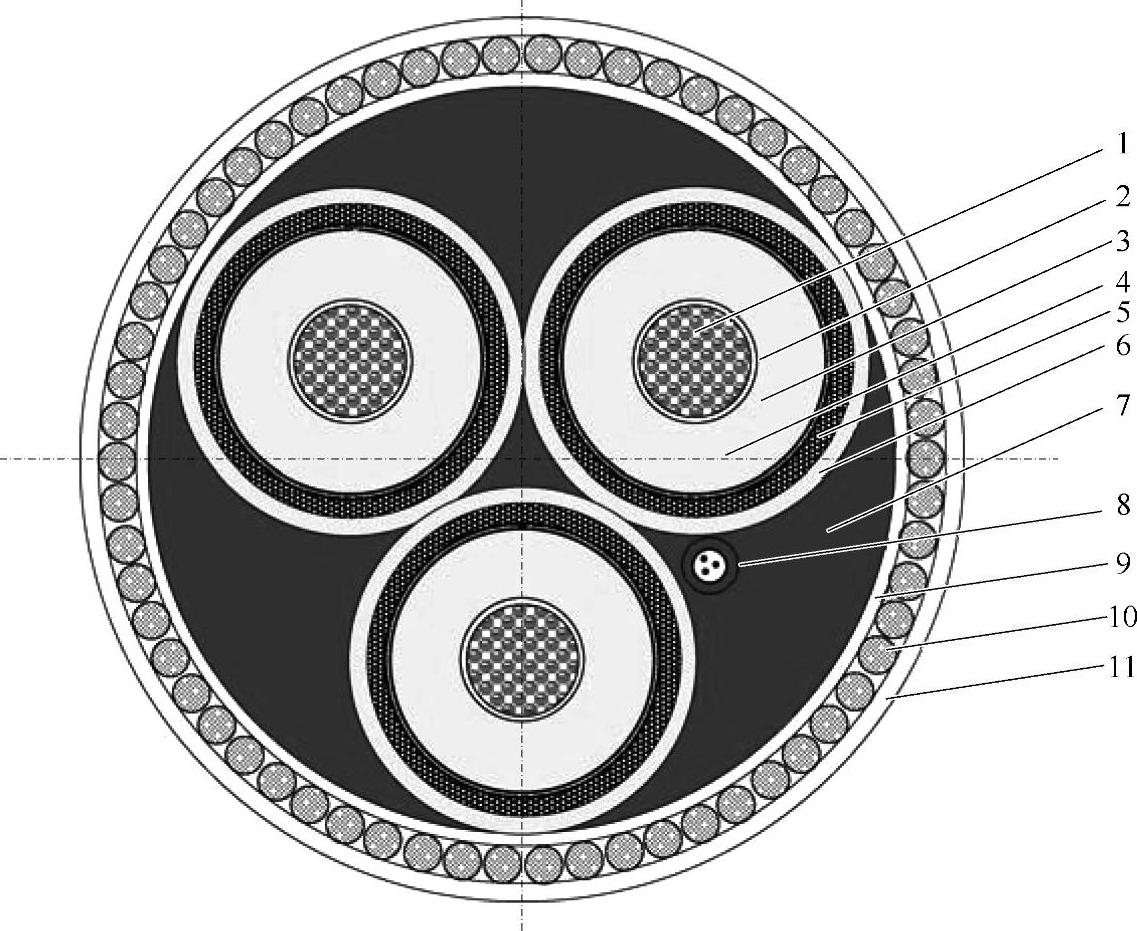

图1-7 SAR.CO工程三芯海底电缆的结构细节

1—铜导体(400mm2) 2—半导电屏蔽层 3—交联聚乙烯(XLPE)绝缘 4—绝缘屏蔽层(半导电阻水带) 5—铅护套6—聚乙烯(PE)护套7—填充物 8—光缆 9—加固和衬垫带 10—镀锌钢丝铠装 11—丙纶纱(ϕ=207mm)

该工程最大的海底深度是75m。海底电缆在其路径的主要部分(约70%)被埋在海床下,并且大部分路径安排在海岸线附近以防止机械损伤,特殊海段采用了附加的保护措施。

陆地电缆按平面布置,间距为200mm,直埋在电缆沟中,深度为1.4m,如图1-8所示。陆地电缆的金属屏蔽层是交叉互连的。(www.daowen.com)

光缆安装在处于同一个沟道的管子中,并与三芯的海底电缆中的光缆相连接。值得注意的是,陆地电缆芯与海底电缆芯的设计是相似的,这样做是为了方便陆地单芯电缆与海底三芯电缆之间的连接。

在该工程实施之前,50Hz的Corsica交流电网与Sardinia电网是非同步的,它们之间通过200kV的SA.CO.I直流系统连接,连接点是设在Lucciana(位于Corsica东北部海岸上)的一个中间换流站

表1-3给出了SAR.CO工程使用的两种电缆的很多设计参数。选择SAR.CO工程海底电缆路径时已经考虑了200kV的SA.CO.I直流电缆路径。SAR.CO工程海底电缆路径为:从Sardinia岛的San Teresa di Gallura出发,到达Corsica岛的Cala Sciumara;该150kV交流电缆仅仅跨越SA.CO.I 200kV直流电缆一次,在其余的路径上与直流电缆保持约400m的距离。

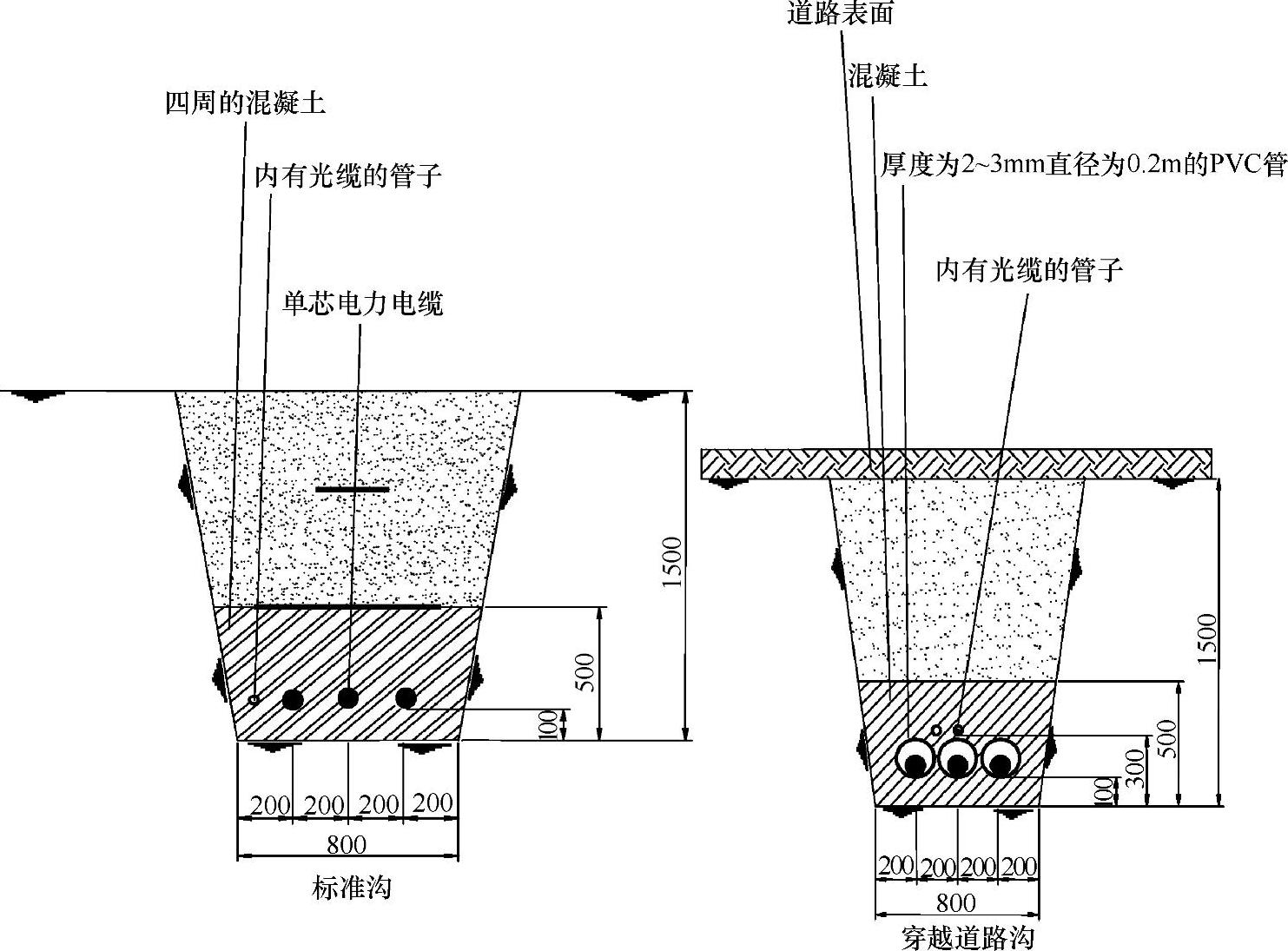

图1-8 SAR.CO工程陆地电缆的安装细节(ϕ=83.8mm)

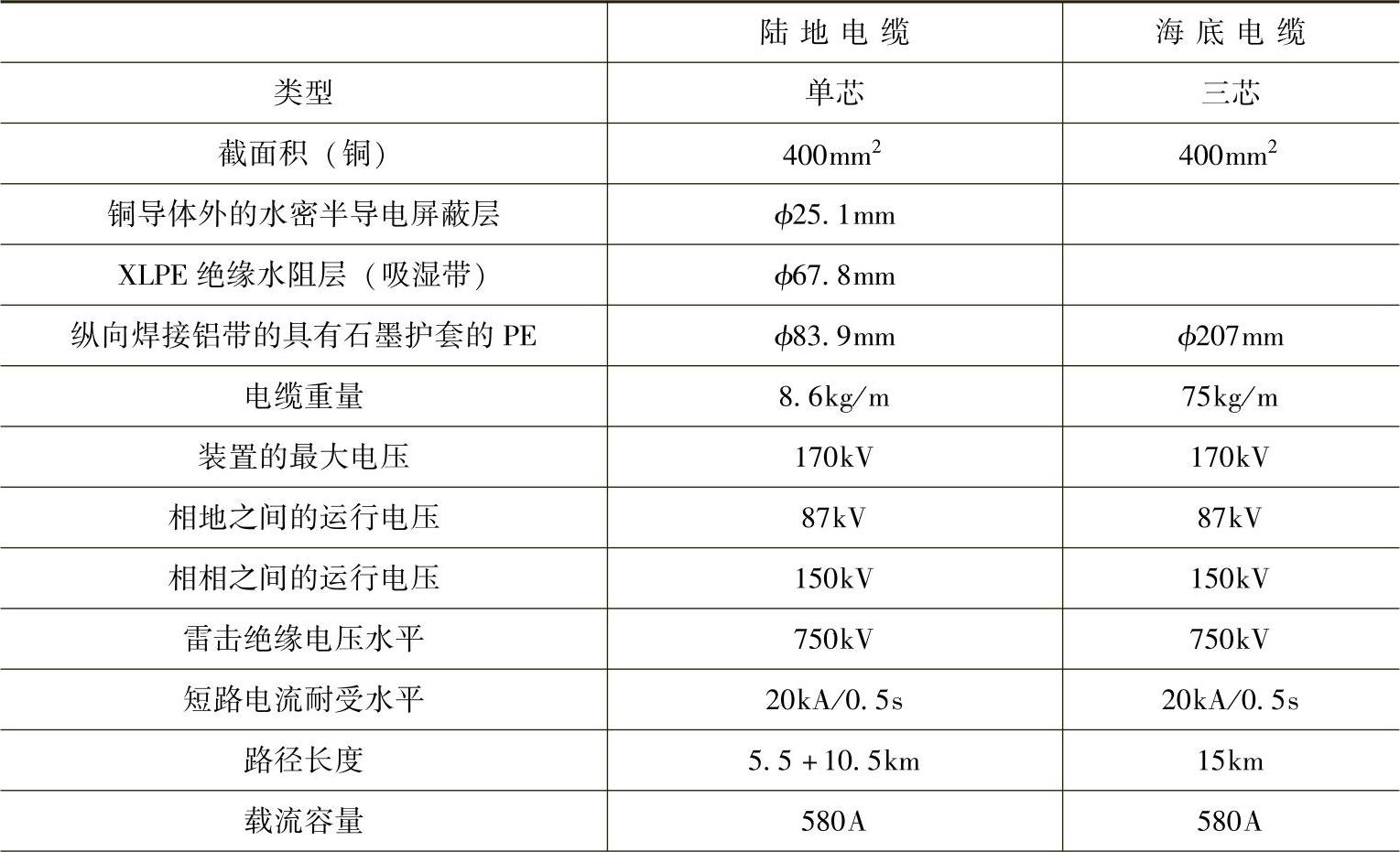

表1-3 SAR.CO工程电缆参数


(续)
