搜集目前已投运的交流地下电缆与架空线路的长度数据有助于对电缆整个发展过程有一个连贯的认识，并有助于了解未来地下电缆在电网中的发展趋势。

以下的统计数据来自于国际大电网会议（CIGRE）的研究报告^[14]，该研究报告通过向工作委员会成员发放问卷的方式搜集数据。

为了将相似的设计和运行原理进行归类，该统计数据被分成5个电压范围，分别为

1）50～109kV；

2）110～219kV；

3）220～314kV；

4）315～500kV；

5）501～764kV。

该研究报告特别强调了在某些情况下搜集数据的困难性，特别是具有大量独立电力公司的国家，如美国和德国。

此外，在有些国家，维护此类数据的国家机构已经不能继续，因为电力公司已经从国家管制中释放出来，经历了重组、合并和收购的过程。

但是，尽管如此，图1-1还是给出了地下电缆线路的总长度占总线路长度的百分数。

从图1-1可以看出，大多数的线路是架空线路，地下电缆只占少部分。地下电缆线路的比例从50～109kV电压范围的6.6%下降到315～500kV电压范围的0.5%。

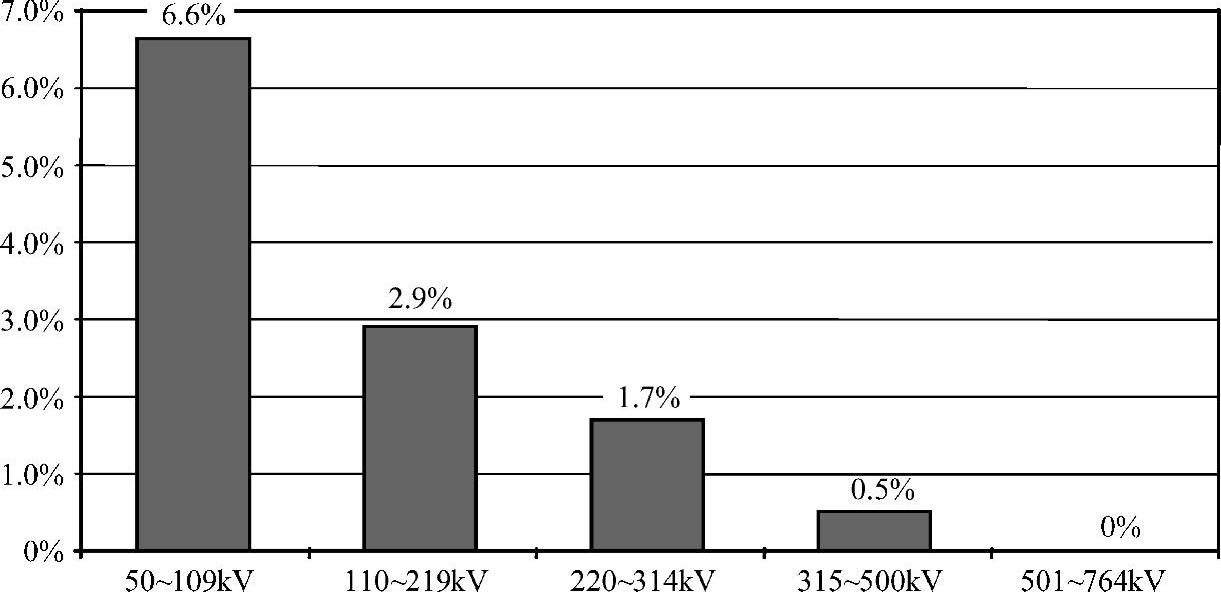

图1-1 交流地下电缆占总输电线路长度的百分比——对应5个电压范围(www.daowen.com)

图1-2展示了不同国家在220～314kV电压范围内地下电缆所占的比例，而图1-3则给出了不同国家在315～500kV电压范围内地下电缆所占的比例。

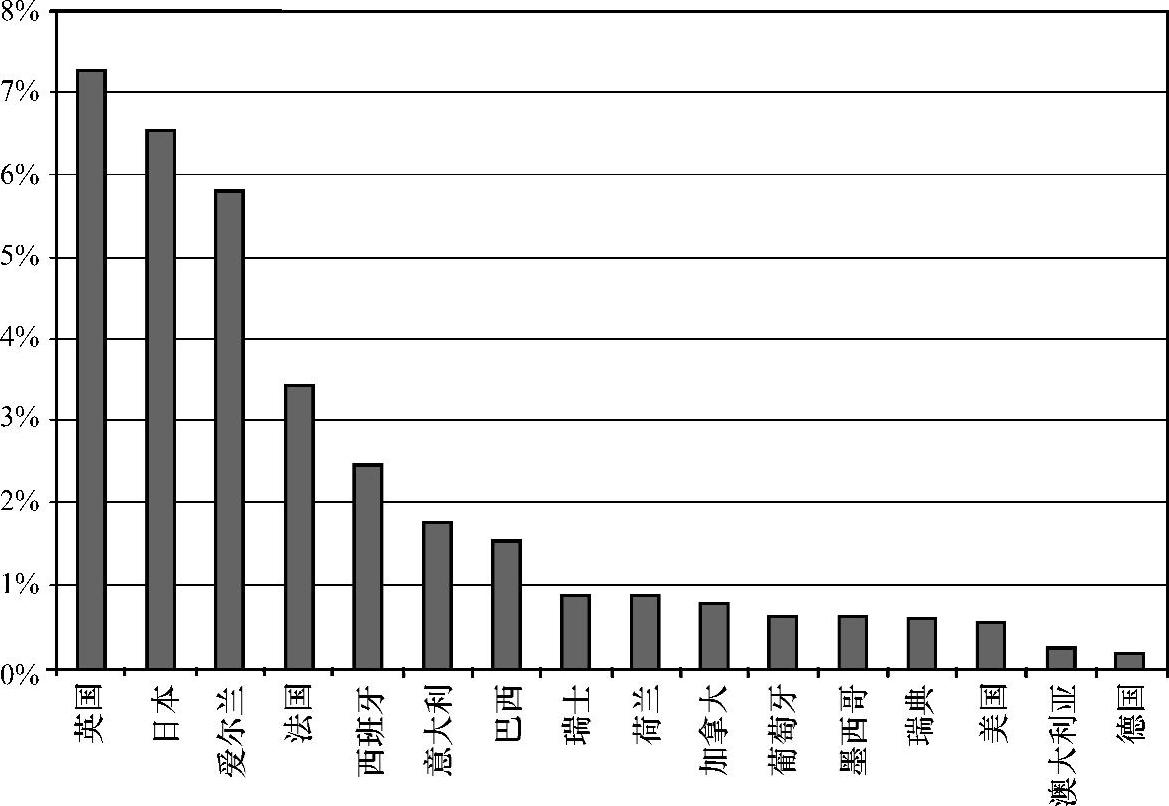

图1-2 不同国家交流地下电缆占总输电线路长度的百分比——220～314kV电压范围

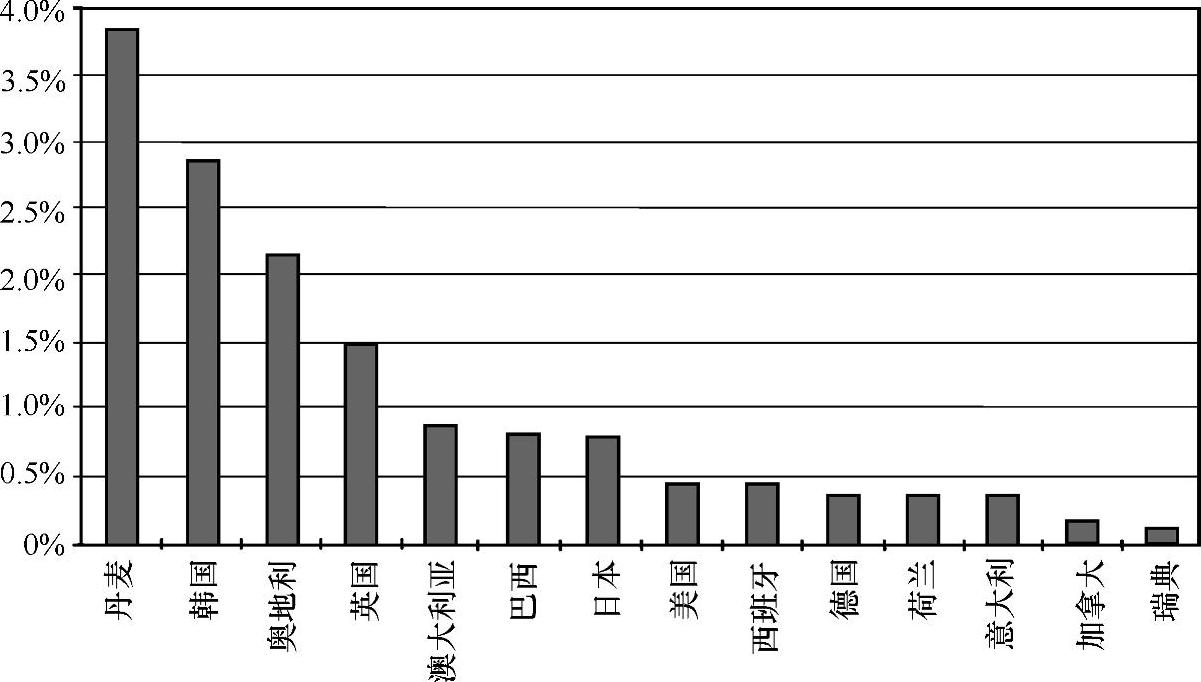

图1-3 不同国家交流地下电缆占总输电线路长度的百分比——315～500kV电压范围

为了使数据搜集简单化，问卷中包含的技术细节很少。但是在可能的情况下，还是要求回答者将采用纸带绕包技术的电缆与采用聚合物挤包绝缘的电缆区分开来。相应的结果如图1-4所示。

从图1-4中可以看出，电压等级越高挤包绝缘电缆所占比例越低，这反映了在这些电压等级上，电缆技术进步较慢。

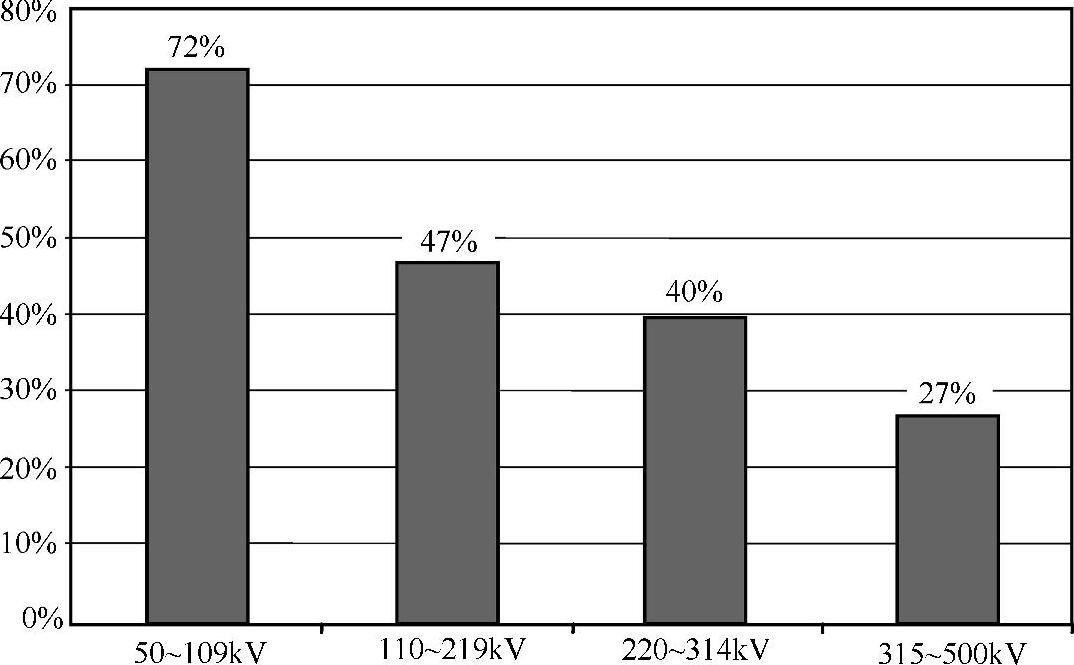

图1-4 聚合物挤包绝缘电缆所占的百分比

挤包绝缘首先应用于较低电压等级和较低电气应力的电缆中，随着该技术的进步，逐渐应用到较高电压等级和较高电气应力的电缆中。

自从1960年代初期开始，50kV的挤包绝缘电缆已经开始使用，而直到2000年左右，400kV和500kV的挤包绝缘电缆输电线路才开始使用。

已经投运的电缆长度数据清楚地表明，电力公司更倾向于使用架空线路而不是地下电缆。

对于50～109kV的电压范围，93%的输电线路是架空线路，而在501～764kV的电压范围，没有已投运的电缆工程。
