1.图线的线型与应用

国家标准GB/T 17450—1998《技术制图图线》及GB/T 4457.4—2002《机械制图图样画法图线》中,详细规定了图线的形式、画法及应用。绘制图样时,应采用国家标准规定的图线和画法。图线的线型及应用见表1-3,其应用如图1-5所示。

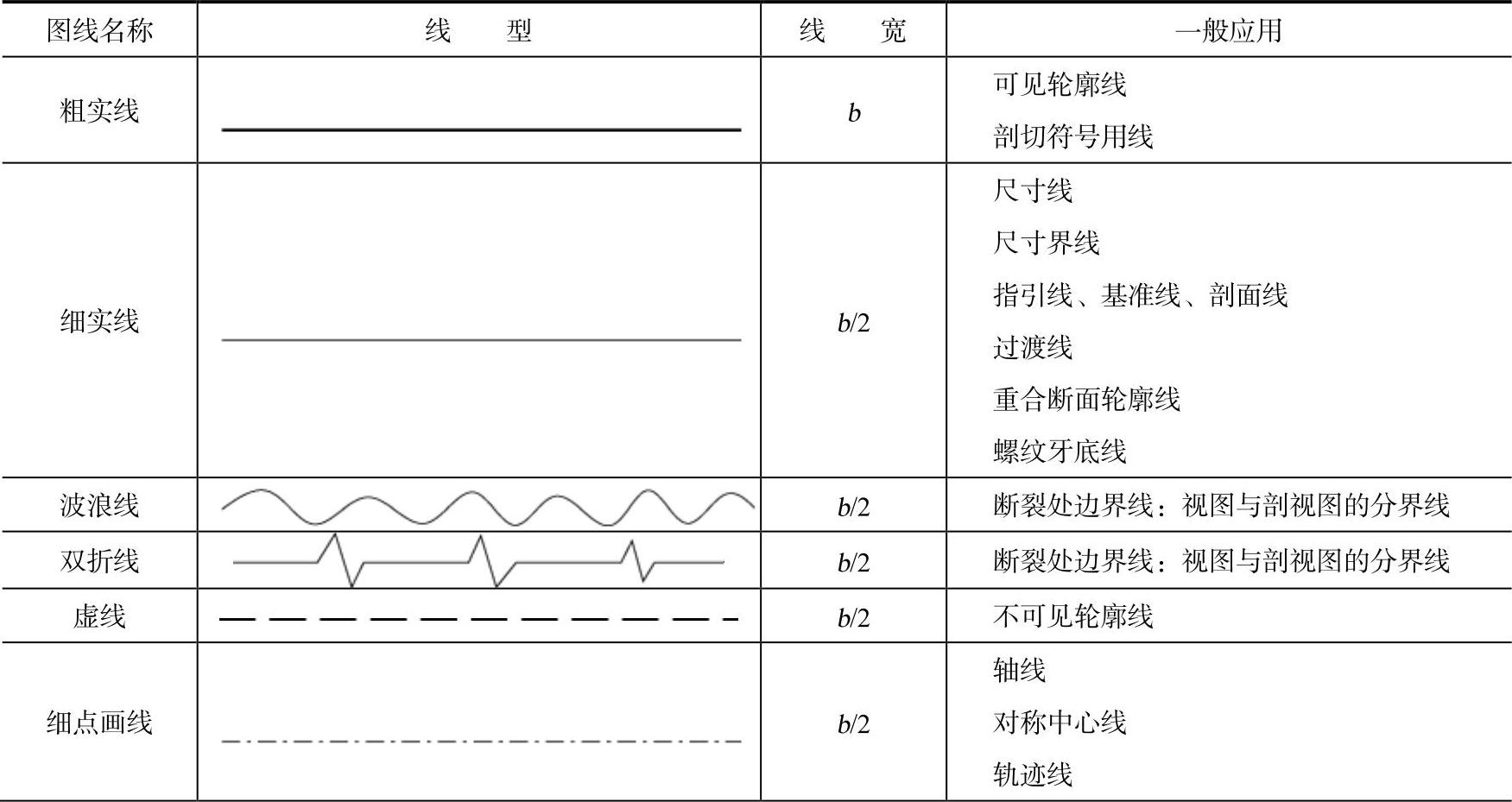

表1-3 图线的线型与应用

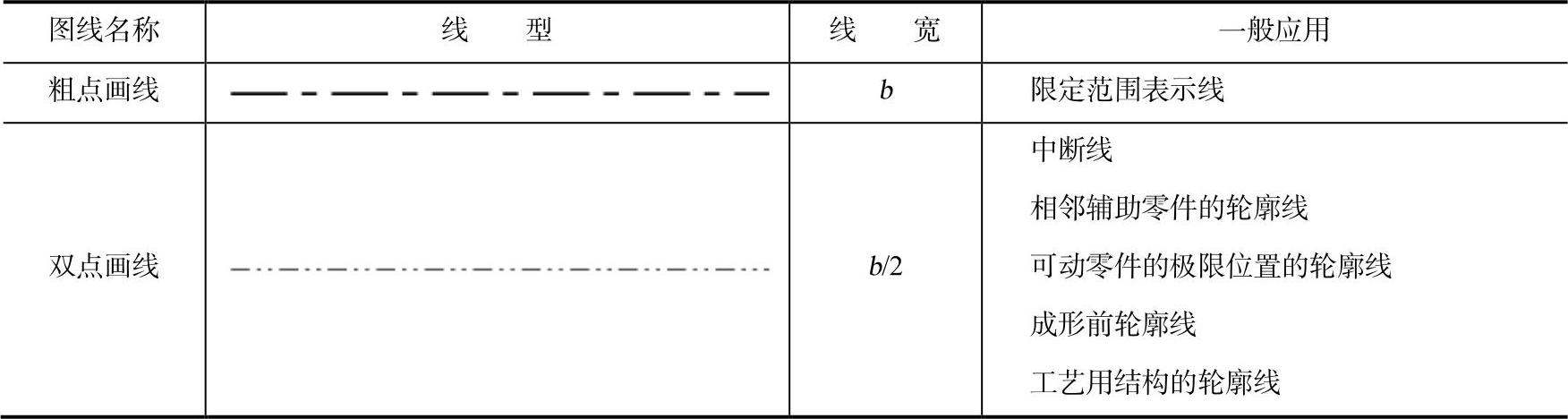

(续)

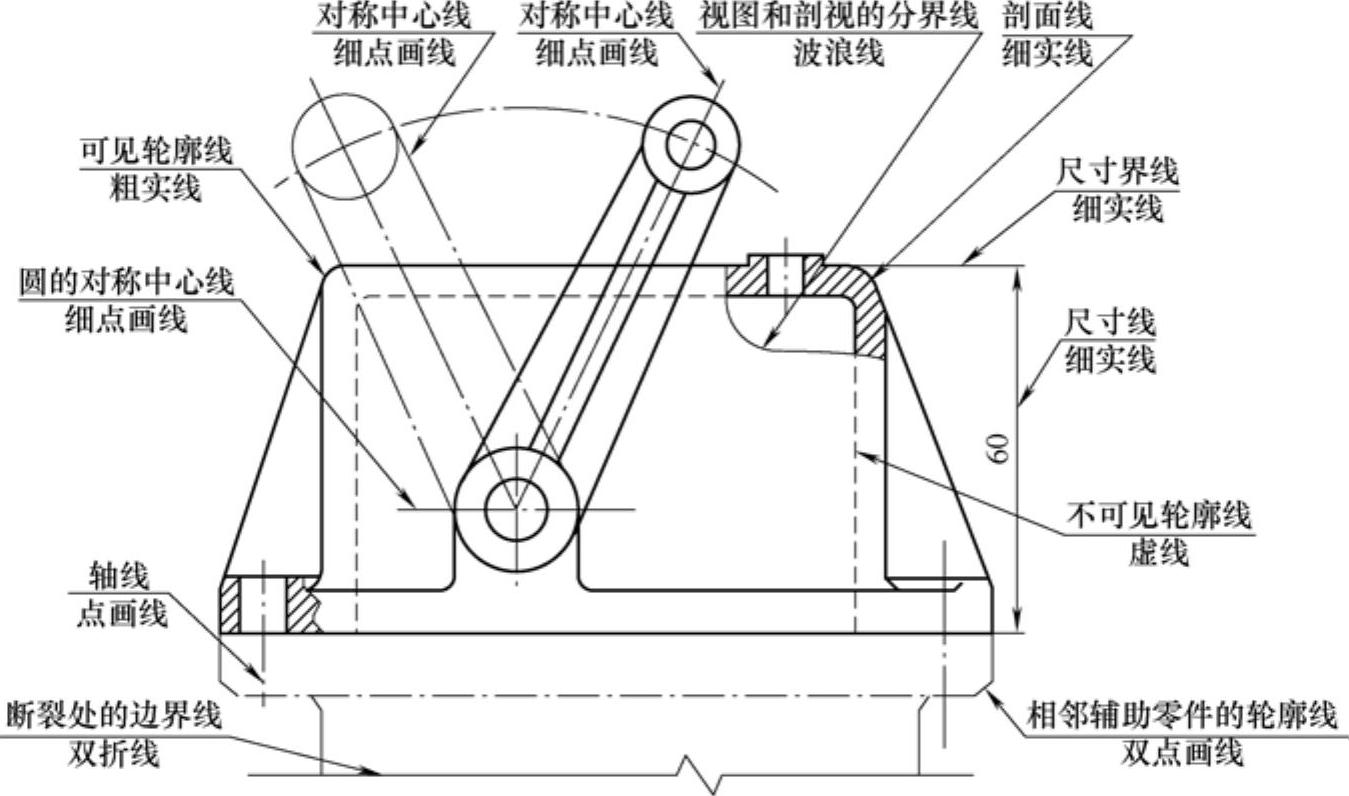

图1-5 图线应用示例

2.图线的宽度

国家标准GB/T 4457.4—2002明确规定,在机械图样中采用粗细两种线宽,它们之间的比率为2:1,图线宽度符号为b。当粗线的宽度为b时,细线的宽度应为b/2,如表1-3所示。

图线宽度的粗细有9种:0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm。粗线的宽度通常采用b=0.5mm或0.7mm。(www.daowen.com)

3.绘制图线注意事项

1)同一图样中的同类图线的宽度应一致,虚线、点画线及双点画线的线段长度和间隔应大致相等。

2)绘制圆的对称中心线时,圆心应在线段与线段的相交处,细点画线应超出圆的轮廓线3~5mm。

3)当所绘制圆的直径较小,画点画线有困难时,细点画线可用细实线代替。

4)点画线和双点画线的首末两端应是线段而不是点。

5)虚线、点画线与其他图线相交时,都应画相交。当虚线处于粗实线的延长线上时,虚线与粗实线之间应有间隙。

6)两条平行线(包括剖面线)之间的最小距离应不小于0.7mm。图线绘制注意事项如图1-6所示。

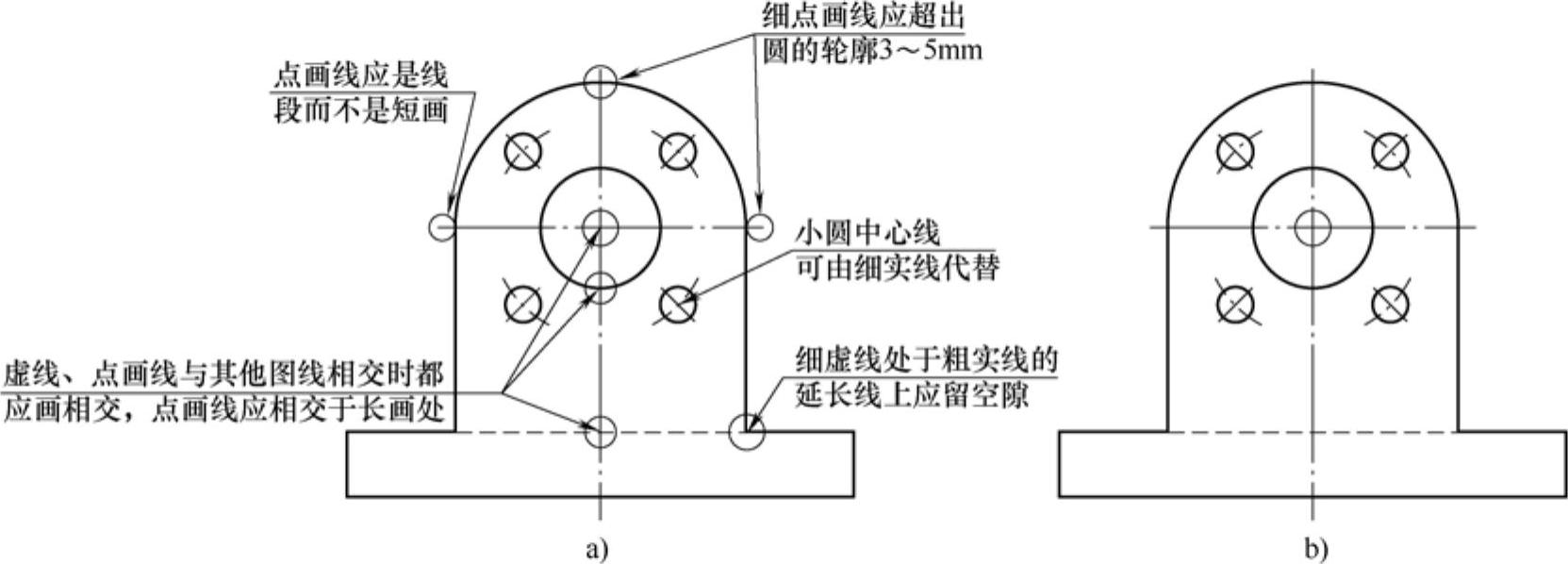

图1-6 图线绘制注意事项
