车轮轮辐模具设计流程

图27.2所示为车轮轮辐的模具型腔。模具的分型面是通过复制延伸的方法来创建的。下面将介绍该模具型腔的设计过程。

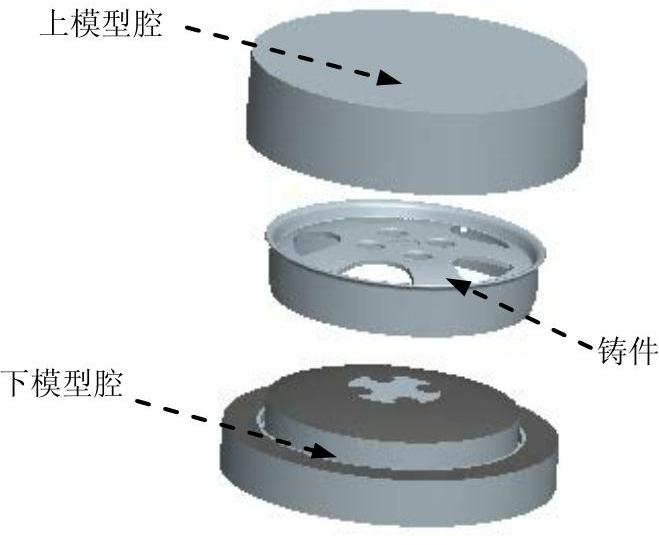

图27.2 车轮轮辐的模具型腔设计

Task1.新建一个模具制造模型文件,进入模具模块

Step1.将工作目录设置至D:\creo1.6\work\ch27。

Step2.新建一个模具型腔文件,命名为TURNTABLE_MOLD_REF;选取978-7-111-37802-0-Chapter27-3.jpg模板。

Task2.建立模具模型

在开始设计一个模具前,应先创建一个“模具模型”,模具模型包括图27.3所示的参考模型和坯料。

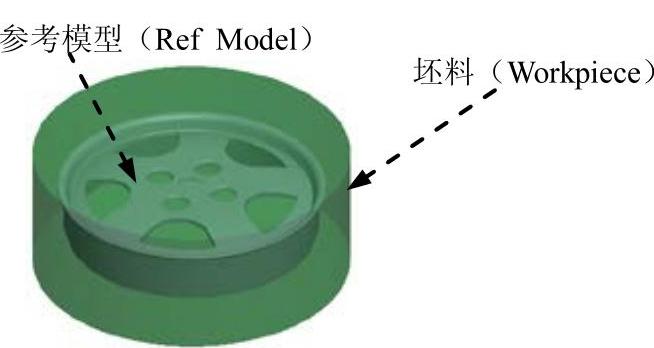

图27.3 模具模型

Stage1.引入参考模型

Step1.单击978-7-111-37802-0-Chapter27-5.jpg功能选项卡978-7-111-37802-0-Chapter27-6.jpg区域978-7-111-37802-0-Chapter27-7.jpg中的“小三角”按钮978-7-111-37802-0-Chapter27-8.jpg,然后在系统弹出的列表中选择978-7-111-37802-0-Chapter27-9.jpg命令,系统弹出“打开”、“布局”对话框和978-7-111-37802-0-Chapter27-10.jpg菜单管理器。

Step2.从系统弹出的文件“打开”对话框中,选取三维零件模型车轮轮辐──turntable.prt作为参考零件模型,并将其打开,系统弹出“创建参考模型”对话框。

Step3.在“创建参考模型”对话框中选中978-7-111-37802-0-Chapter27-11.jpg单选项,然后在978-7-111-37802-0-Chapter27-12.jpg文本框中接受默认的名称,再单击978-7-111-37802-0-Chapter27-13.jpg按钮。

Step4.在“布局”对话框的978-7-111-37802-0-Chapter27-14.jpg区域中单击978-7-111-37802-0-Chapter27-15.jpg按钮,在系统弹出的“获得坐标系类型”菜单中选择978-7-111-37802-0-Chapter27-16.jpg命令。

Step5.在系统弹出的“参考模型方向”对话框中的978-7-111-37802-0-Chapter27-17.jpg区域978-7-111-37802-0-Chapter27-18.jpg轴旋转,在978-7-111-37802-0-Chapter27-19.jpg文本框中输入旋转数值-90,然后单击978-7-111-37802-0-Chapter27-20.jpg按钮。

Step6.单击布局对话框中的978-7-111-37802-0-Chapter27-21.jpg按钮,定义后的拖动方向如图27.4b所示。

Step7.在“布局”对话框中单击978-7-111-37802-0-Chapter27-22.jpg按钮;在978-7-111-37802-0-Chapter27-23.jpg菜单中单击978-7-111-37802-0-Chapter27-24.jpg命令,完成坐标系的调整。

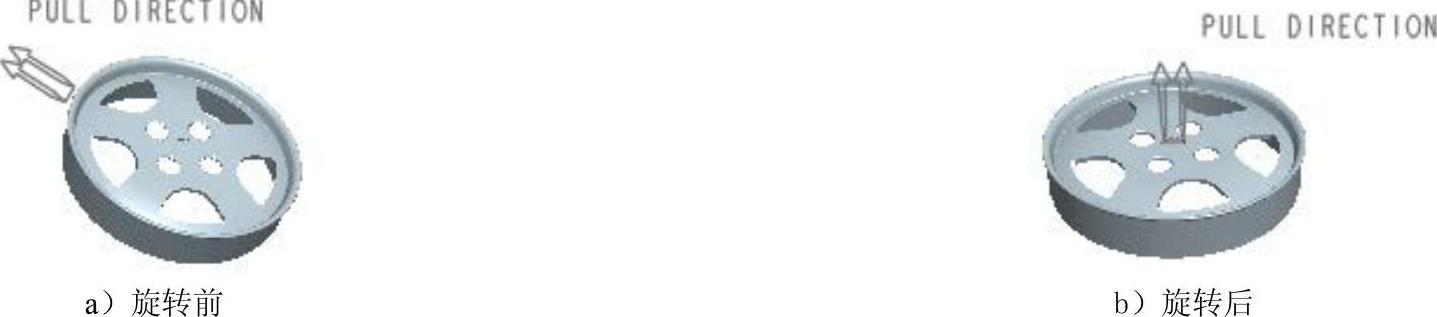

图27.4 定义参考模型位置

Stage2.创建坯料

Step1.单击978-7-111-37802-0-Chapter27-26.jpg功能选项卡978-7-111-37802-0-Chapter27-27.jpg区域978-7-111-37802-0-Chapter27-28.jpg中的“小三角”按钮978-7-111-37802-0-Chapter27-29.jpg,然后在系统弹出的列表中选择978-7-111-37802-0-Chapter27-30.jpg命令,系统弹出“元件创建”对话框。

Step2.在系统弹出的“元件创建”对话框中,在978-7-111-37802-0-Chapter27-31.jpg区域选中978-7-111-37802-0-Chapter27-32.jpg单选项,在978-7-111-37802-0-Chapter27-33.jpg区域选中978-7-111-37802-0-Chapter27-34.jpg单选项,在978-7-111-37802-0-Chapter27-35.jpg文本框中,输入坯料的名称TURNTABLE_WP,然后单击978-7-111-37802-0-Chapter27-36.jpg按钮。

Step3.在系统弹出的“创建选项”对话框中,选中978-7-111-37802-0-Chapter27-37.jpg单选项,然后单击978-7-111-37802-0-Chapter27-38.jpg按钮。

Step4.创建坯料特征。

(1)选择命令。单击978-7-111-37802-0-Chapter27-39.jpg功能选项卡978-7-111-37802-0-Chapter27-40.jpg区域中的978-7-111-37802-0-Chapter27-41.jpg按钮。系统弹出“旋转”操控板。

(2)创建实体拉伸特征。

① 定义草绘截面放置属性。在绘图区中右击,选择快捷菜单中的978-7-111-37802-0-Chapter27-42.jpg命令。系统弹出“草绘”对话框,然后选择MOLD_FRONT基准平面作为草绘平面,草绘平面的参考平面为MOLD_RIGHT基准平面,方位为978-7-111-37802-0-Chapter27-43.jpg,单击978-7-111-37802-0-Chapter27-44.jpg按钮,系统进入截面草绘环境

② 进入截面草绘环境后,选取MOLD_RIGHTT基准平面和MAIN_PARTING_PLN基准平面为草绘参考,然后绘制图27.5所示的截面草图;完成截面草图的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter27-45.jpg

③ 选取旋转角度类型978-7-111-37802-0-Chapter27-46.jpg,旋转角度为360°。

④ 完成特征的创建。在“旋转”操控板中单击978-7-111-37802-0-Chapter27-47.jpg按钮,完成坯料的创建,如图27.6所示。

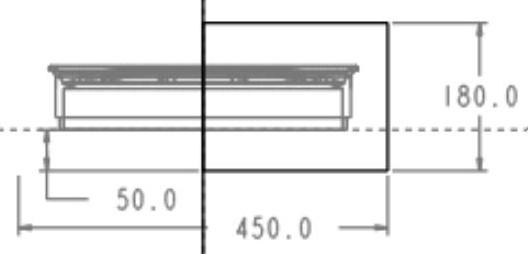

图27.5 截面草图

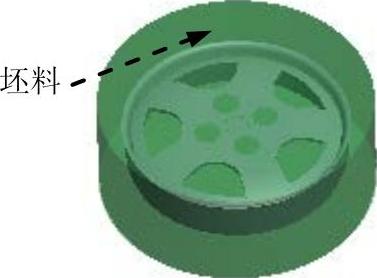

图27.6 坯料

Task3.设置收缩率

将参考模型收缩率设置为0.006。

Task4.创建模具分型面

创建模具的分型曲面,其操作过程如下:

Stage.创建复制曲面

Step1.单击978-7-111-37802-0-Chapter27-50.jpg功能选项卡978-7-111-37802-0-Chapter27-51.jpg区域中的“分型面”按钮978-7-111-37802-0-Chapter27-52.jpg。系统弹出的“分型面”功能选项卡。

Step2.在系统弹出的“分型面”功能选项卡中的978-7-111-37802-0-Chapter27-53.jpg区域单击“属性”按钮978-7-111-37802-0-Chapter27-54.jpg,在“属性”对话框中,输入分型面名称MAIN_PS,单击978-7-111-37802-0-Chapter27-55.jpg按钮。

Step3.为了方便选取图元,将坯料遮蔽。

(1)在模型树界面中,选择978-7-111-37802-0-Chapter27-56.jpg命令。

(2)在系统弹出的“模型树项”对话框中,选中978-7-111-37802-0-Chapter27-57.jpg复选框,然后单击978-7-111-37802-0-Chapter27-58.jpg按钮。

(3)将坯料遮蔽。

Step4.通过曲面复制的方法,复制参考模型上的内表面。(www.daowen.com)

(1)在屏幕右下方的“智能选取栏”中选择“几何”选项。按住Ctrl键,依次选取图27.7中的模型加亮表面为复制参考面。

(2)单击978-7-111-37802-0-Chapter27-59.jpg功能选项卡978-7-111-37802-0-Chapter27-60.jpg区域中的“复制”按钮978-7-111-37802-0-Chapter27-61.jpg

(3)单击978-7-111-37802-0-Chapter27-62.jpg功能选项卡978-7-111-37802-0-Chapter27-63.jpg区域中的“粘贴”按钮978-7-111-37802-0-Chapter27-64.jpg。系统弹出978-7-111-37802-0-Chapter27-65.jpg操控板。

(4)填补复制曲面上的破孔。在系统弹出的操控板中单击978-7-111-37802-0-Chapter27-66.jpg按钮,在“选项”界面选中978-7-111-37802-0-Chapter27-67.jpg单选项,在978-7-111-37802-0-Chapter27-68.jpg区域中单击“选择项”,在系统的提示下,按住Ctrl键,再次选取图27.8所示的加亮边线为参考边线。

(5)在“曲面:复制”操控板中单击978-7-111-37802-0-Chapter27-69.jpg按钮。

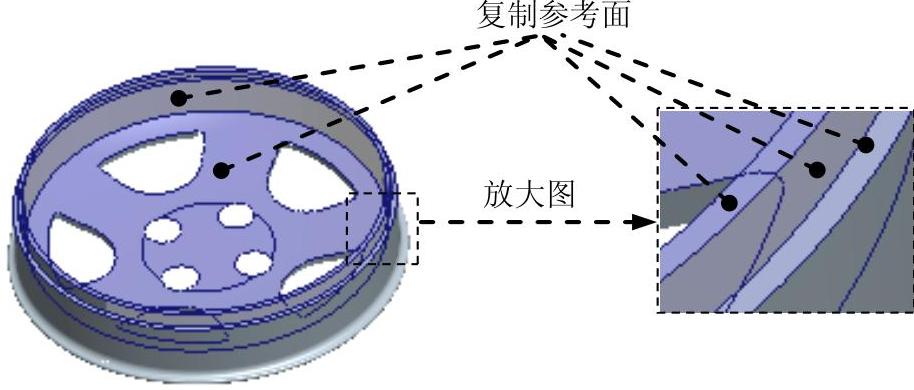

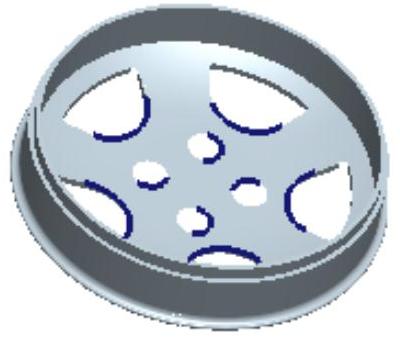

图27.7 复制面


图27.8 填充破孔边

Step5.创建图27.9所示的延伸曲面1。

(1)按住shift键,选取图27.10所示的复制曲面的边线(为了方便选取复制边线创建延伸特征,并取消遮蔽坯料)。

(2)单击978-7-111-37802-0-Chapter27-72.jpg功能选项卡978-7-111-37802-0-Chapter27-73.jpg区域的978-7-111-37802-0-Chapter27-74.jpg按钮,此时出现“曲面延伸:曲面延伸”操控板。

(3)定义延伸距离。在延伸距离文本框中输入数值50。

(4)在“曲面延伸:曲面延伸”操控板中单击978-7-111-37802-0-Chapter27-75.jpg按钮,完成延伸曲面1的创建。

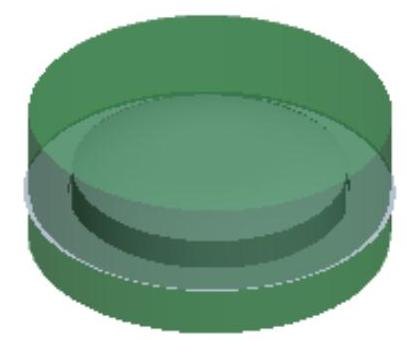

图27.9 延伸曲面1

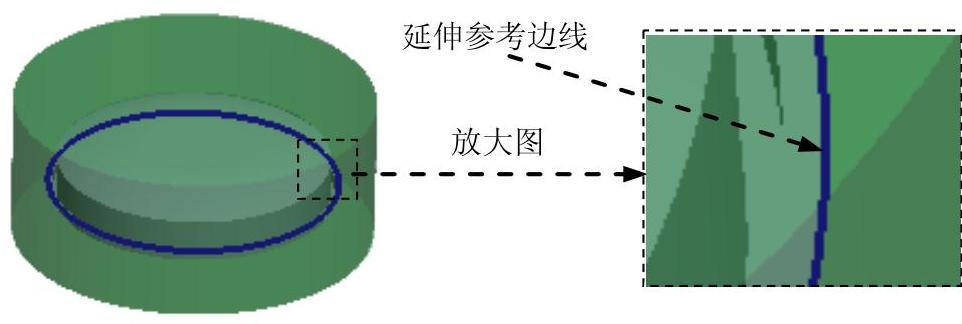

图27.10 延伸参考边线

(5)在“分型面”选项卡中,单击“确定”按钮978-7-111-37802-0-Chapter27-78.jpg,完成分型面的创建。

Task5.构建模具元件的体积块

Step1.选择命令。选择978-7-111-37802-0-Chapter27-79.jpg功能选项卡978-7-111-37802-0-Chapter27-80.jpg区域中的978-7-111-37802-0-Chapter27-81.jpg978-7-111-37802-0-Chapter27-82.jpg命令(即用“分割”的方法构建体积块)。

Step2.在系统弹出的978-7-111-37802-0-Chapter27-83.jpg菜单中,选择978-7-111-37802-0-Chapter27-84.jpg978-7-111-37802-0-Chapter27-85.jpg命令。系统弹出“分割”信息对话框和“选择”对话框。

Step3.选取分型面。

(1)选取分型面978-7-111-37802-0-Chapter27-86.jpg(用“列表选取”的方法选取),然后单击978-7-111-37802-0-Chapter27-87.jpg按钮。

(2)在“选择”对话框中单击978-7-111-37802-0-Chapter27-88.jpg按钮。

Step4.单击“分割”信息对话框中的978-7-111-37802-0-Chapter27-89.jpg按钮。

Step5.系统弹出“属性”对话框,在该对话框中单击978-7-111-37802-0-Chapter27-90.jpg按钮,着色后的模型如图27.11所示。然后在对话框中输入名称LOWER_MOLD,单击978-7-111-37802-0-Chapter27-91.jpg按钮。

Step6.系统弹出“属性”对话框,在该对话框中单击978-7-111-37802-0-Chapter27-92.jpg按钮,着色后的模型如图27.12所示。然后在对话框中输入名称UPPER_MOLD,单击978-7-111-37802-0-Chapter27-93.jpg按钮。

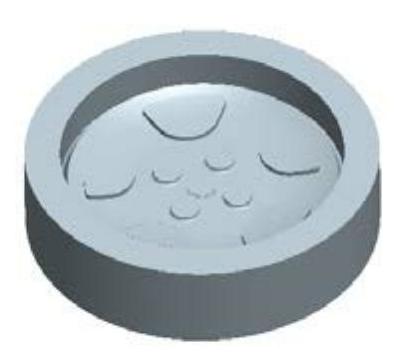

图27.11 着色后的下半部分体积块

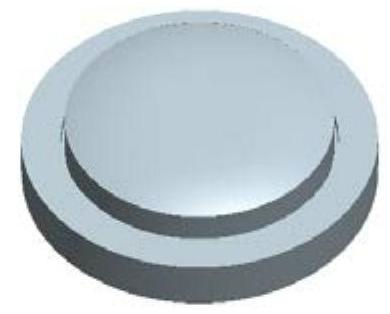

图27.12 着色后的上半部分体积块

Task6.抽取模具元件及生成浇注件

浇注件的名称命名为MOLDING。

Task7.定义开模动作

Stage1.开模步骤1:移动上模

Step1.遮蔽坯料,参考模型和分型面。

Step2.选取要移动的上模。在系统的提示下,选取图27.13a所示的面为移动方向参考,方向如图27.13a所示,然后在系统的提示下输入移动距离值200。移出后的状态如图27.13b所示。

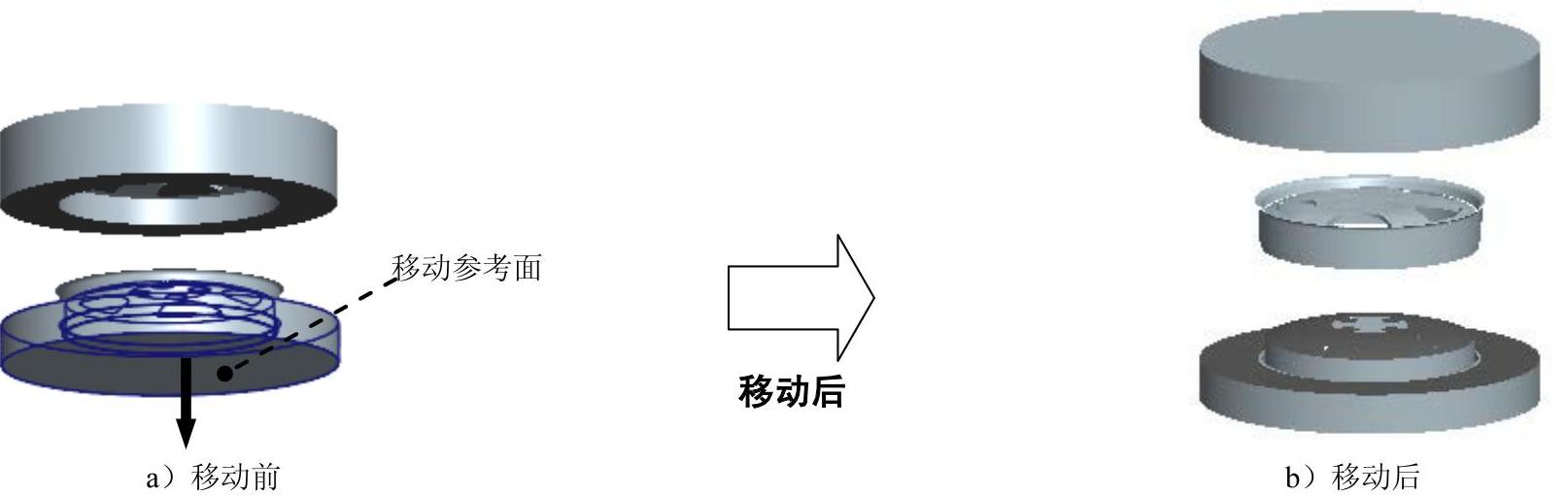

图27.13 移动上模

Stage2.开模步骤2:移动下模

Step1.移动下模。选择下模,选取图27.14所示的面为移动方向参考,方向如图27.14所示,输入要移动的距离值200,完成下模的开模动作。


图27.14 移动下模

Step2.保存设计结果。
