创建模具水线的操作过程及优化技巧

时间:2023-06-30 理论教育 版权反馈
【摘要】:本实例介绍了使用水线专用命令创建模具水线的操作过程。图26.1 水线设计Task1.打开模具模型Step1.将工作目录设置至D:\creo1.6\work\ch26。Step2.显示MOLD_FRONT基准平面和MOLD_RIGHT基准平面。Step2.定义水线的直径。在系统的提示下,选择ADTM5基准平面为草绘平面。图26.2 创建基准平面ADTM5图26.3 截面草图Step6.定义相交元件。Step7.单击“等高线(水线)”对话框中的按钮,再单击“重画”命令按钮,预览所创建的“水线”特征,然后单击按钮完成操作Step8.保存设计结果。

创建模具水线的操作过程及优化技巧

水线(WaterLine)是控制和调节模具温度的结构,它实际上是由模具中的一系列孔组成的环路,在孔环路中注入冷却介质──水(也可以是油或压缩空气),可以将注射成型过程中产生的大量热量迅速导出,使塑料熔融物以较快的速度冷却、固化。Creo 1.0的模具模块提供了建立水线的专用命令和功能,利用此功能可以快速地构建出所需要的水线环路。当然,与流道(Runner)一样,水线也用切削(Cut、Hole)的方法来创建,但是却远不如用专用命令有效。本实例(图26.1)介绍了使用水线专用命令创建模具水线的操作过程。

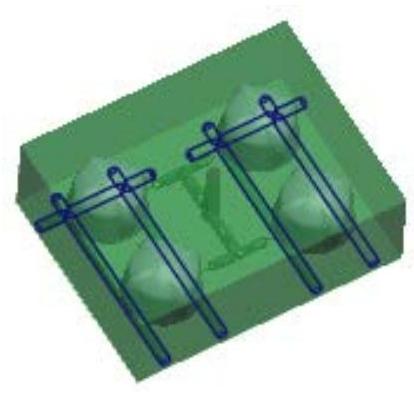

图26.1 水线设计

Task1.打开模具模型

Step1.将工作目录设置至D:\creo1.6\work\ch26。

Step2.打开文件faucet_knob_mold.mfg。

Step3.设置模型树的过滤器。

(1)在模型树界面中,选择978-7-111-37802-0-Chapter26-2.jpg命令。

(2)在系统弹出的“模型树项”对话框中,选中978-7-111-37802-0-Chapter26-3.jpg复选框,然后单击978-7-111-37802-0-Chapter26-4.jpg按钮

Task2.创建基准平面ADTM5

Stage1.隐藏基准平面

隐藏MOLD_RIGHT基准平面、MOLD_FRONT基准平面、ADTM1基准平面、ADTM2基准平面、ADTM3基准平面和ADTM4基准平面。

Stage2.创建图26.2所示的基准平面

Step1.单击978-7-111-37802-0-Chapter26-5.jpg功能选项卡978-7-111-37802-0-Chapter26-6.jpg区域中的“平面”按钮978-7-111-37802-0-Chapter26-7.jpg。系统弹出“基准平面”。

Step2.选取MAIN_PARTING_PLN基准平面为参考平面。

Step3.在“基准平面”对话框中,输入偏移值-8.0,最后在对话框中单击978-7-111-37802-0-Chapter26-8.jpg按钮,完成基准平面ADTM5。

Task3.创建水线特征(www.daowen.com)

Stage1.隐藏基准平面

Step1.隐藏MAIN_PARTING_PLN基准平面。

Step2.显示MOLD_FRONT基准平面和MOLD_RIGHT基准平面。

Stage2.创建水线

Step1.单击978-7-111-37802-0-Chapter26-9.jpg功能选项卡978-7-111-37802-0-Chapter26-10.jpg区域中978-7-111-37802-0-Chapter26-11.jpg按钮,系统会弹出“等高线”对话框。

Step2.定义水线的直径。在系统978-7-111-37802-0-Chapter26-12.jpg的提示下,输入直径值5,然后按回车键

Step3.在978-7-111-37802-0-Chapter26-13.jpg菜单中选择978-7-111-37802-0-Chapter26-14.jpg命令。

Step4.草绘平面。在系统978-7-111-37802-0-Chapter26-15.jpg的提示下,选择ADTM5基准平面为草绘平面。在978-7-111-37802-0-Chapter26-16.jpg菜单中选择978-7-111-37802-0-Chapter26-17.jpg命令,选取MOLD_RIGHT基准平面为参考平面。

Step5.绘制截面草图。进入草绘环境后,绘制图26.3所示的截面草图。完成特征截面的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter26-18.jpg

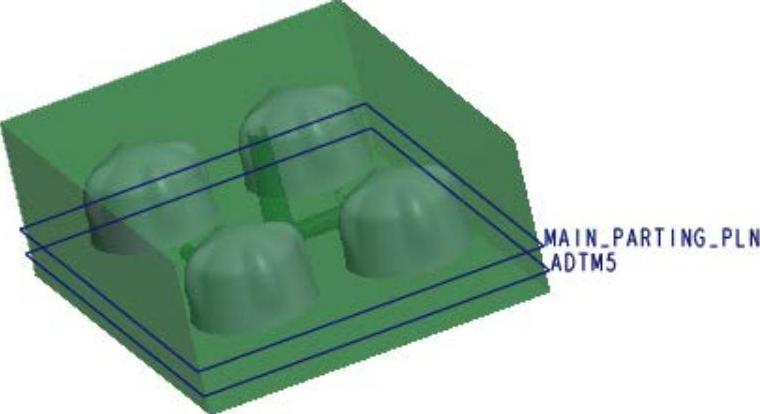

图26.2 创建基准平面ADTM5

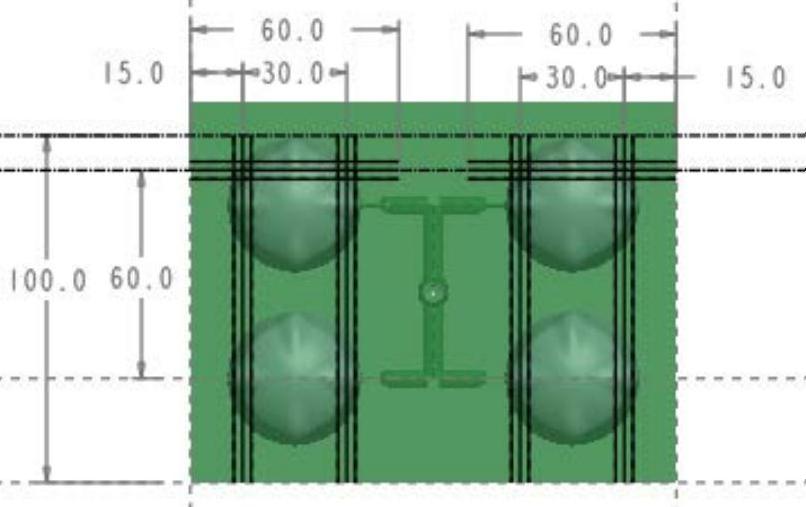

图26.3 截面草图

Step6.定义相交元件。系统弹出“相交元件”对话框,在该对话框中选中978-7-111-37802-0-Chapter26-21.jpg复选框,然后单击978-7-111-37802-0-Chapter26-22.jpg按钮。

Step7.单击“等高线(水线)”对话框中的978-7-111-37802-0-Chapter26-23.jpg按钮,再单击“重画”命令按钮978-7-111-37802-0-Chapter26-24.jpg,预览所创建的“水线”特征,然后单击978-7-111-37802-0-Chapter26-25.jpg按钮完成操作

Step8.保存设计结果。选择下拉菜单978-7-111-37802-0-Chapter26-26.jpg命令。
