在图25.1所示的浇注系统中,注道和浇口仍然采用实体切削的方法设计,而主流道和支流道则采用Creo/MoldDesign提供的流道命令创建,操作过程按下面的说明进行。

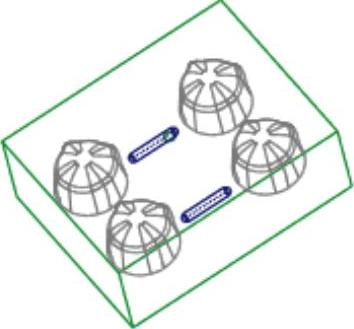

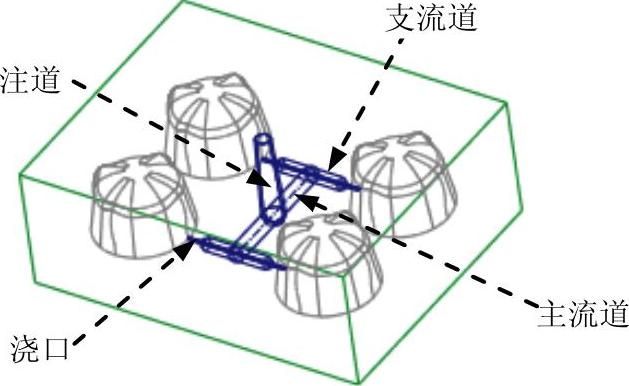

图25.1 浇注系统

Task1.打开模具模型

Step1.设置工作目录:将工作目录设置至D:\creo1.6\work\ch25。

Step2.打开文件faucet_knob_mold.mfg。

Step3.设置模型树的过滤器。

(1)在模型树界面中选择978-7-111-37802-0-Chapter25-2.jpg命令。

(2)在系统弹出的对话框中选中978-7-111-37802-0-Chapter25-3.jpg978-7-111-37802-0-Chapter25-4.jpg复选框,并单击978-7-111-37802-0-Chapter25-5.jpg按钮

Task2.创建三个基准平面

Stage1.创建第一个基准平面

Step1.创建图25.2所示的基准点APNT0。

(1)单击978-7-111-37802-0-Chapter25-6.jpg功能选项卡978-7-111-37802-0-Chapter25-7.jpg区域中的978-7-111-37802-0-Chapter25-8.jpg按钮。

(2)在屏幕右下方的“智能选取栏”中选择“边”选项,选取图25.3所示参考模型上表面的边线。

(3)在“基准点”对话框的下拉列表中选取978-7-111-37802-0-Chapter25-9.jpg选项。

(4)在“基准点”对话框中,单击978-7-111-37802-0-Chapter25-10.jpg按钮。

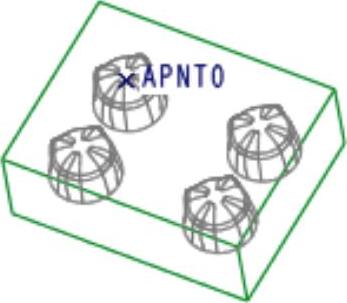

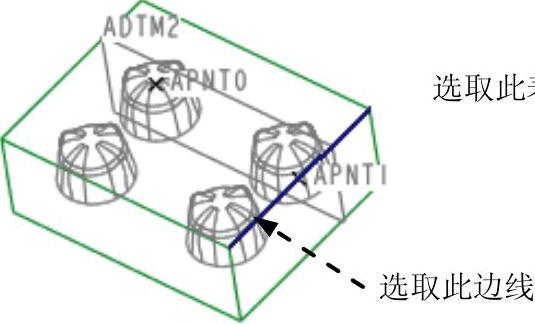

图25.2 创建基准点APNT0

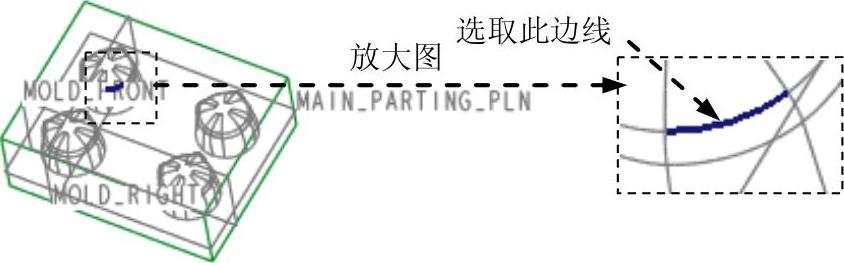

图25.3 创建基准点

Step2.穿过基准点APNT0,创建图25.4所示的基准平面ADTM2。操作过程如下:

(1)单击978-7-111-37802-0-Chapter25-13.jpg功能选项卡978-7-111-37802-0-Chapter25-14.jpg区域中的“平面”按钮978-7-111-37802-0-Chapter25-15.jpg

(2)选取基准点APNT0。

(3)再按住Ctrl键,选取图25.4所示的坯料表面。

(4)在“基准平面”对话框中,单击978-7-111-37802-0-Chapter25-16.jpg按钮,完成基准面ADTM2的创建。

Stage2.创建第二个基准平面

Step1.创建图25.5所示的基准点APNT1。

(1)单击978-7-111-37802-0-Chapter25-17.jpg功能选项卡978-7-111-37802-0-Chapter25-18.jpg区域中的978-7-111-37802-0-Chapter25-19.jpg按钮。

(2)选取图25.5所示坯料的边线。

(3)在“基准点”对话框中,先选择基准点的定位方式978-7-111-37802-0-Chapter25-20.jpg,然后在左边的文本框中输入基准点的定位数值(比率系数)0.5。

(4)在“基准点”对话框中单击978-7-111-37802-0-Chapter25-21.jpg按钮,完成基准点APNT1的创建。

Step2.穿过基准点APNT1,创建图25.6所示的基准平面ADTM3。操作过程如下:

(1)单击978-7-111-37802-0-Chapter25-22.jpg功能选项卡978-7-111-37802-0-Chapter25-23.jpg区域中的“平面”按钮978-7-111-37802-0-Chapter25-24.jpg

(2)选取基准点APNT1。

(3)按住Ctrl键,选取图25.6所示的坯料表面。

(4)在“基准平面”对话框中,单击978-7-111-37802-0-Chapter25-25.jpg按钮,完成基准平面ADTM3的创建。

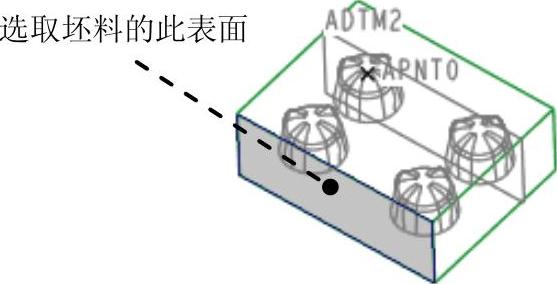

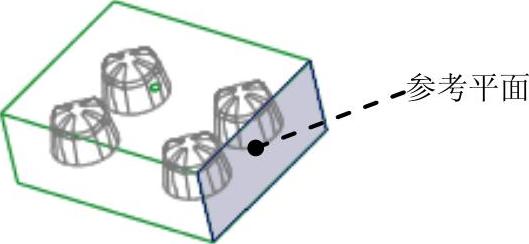

图25.4 基准平面ADTM2

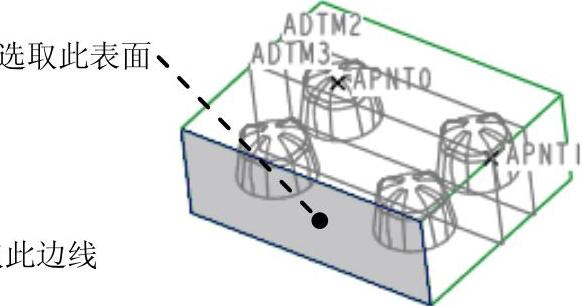

图25.5 基准点APNT1


图25.6 基准平面ADTM3

Stage3.创建第三个基准平面

Step1.创建图25.7所示的基准点APNT2。

(1)单击978-7-111-37802-0-Chapter25-29.jpg功能选项卡978-7-111-37802-0-Chapter25-30.jpg区域中的978-7-111-37802-0-Chapter25-31.jpg按钮。

(2)选取图25.7所示的坯料边线。

(3)在“基准点”对话框中,先选择基准点的定位方式978-7-111-37802-0-Chapter25-32.jpg,然后在左边的文本框中输入基准点的定位数值(比率系数)0.5。

(4)在“基准点”对话框中,单击978-7-111-37802-0-Chapter25-33.jpg按钮,完成基准点APNT2的创建。

Step2.穿过基准点APNT2,创建图25.8所示的基准平面ADTM4。操作过程如下:

(1)单击978-7-111-37802-0-Chapter25-34.jpg功能选项卡978-7-111-37802-0-Chapter25-35.jpg区域中的“平面”按钮978-7-111-37802-0-Chapter25-36.jpg

(2)选取基准点APNT2。

(3)按住Ctrl键,选取图25.8所示的坯料表面。

(4)在“基准平面”该对话框中,单击978-7-111-37802-0-Chapter25-37.jpg按钮,完成基准平面ADTM4的创建。


图25.7 创建基准点APNT2


图25.8 创建基准平面ADTM4

Task3.注道的设计(图25.9)

选择命令。单击978-7-111-37802-0-Chapter25-40.jpg功能选项卡978-7-111-37802-0-Chapter25-41.jpg区域中的978-7-111-37802-0-Chapter25-42.jpg按钮。系统弹出“旋转”操控板。

(1)定义草绘截面放置属性。右击,从快捷菜单中选择978-7-111-37802-0-Chapter25-43.jpg命令。草绘平面为ADTM3基准平面,草绘平面的参考平面为ADTM4基准平面,草绘平面的参考方位是978-7-111-37802-0-Chapter25-44.jpg,单击978-7-111-37802-0-Chapter25-45.jpg按钮,至此系统进入截面草绘环境。(www.daowen.com)

(2)进入截面草绘环境后,选取MAIN_PARTING_PLN基准平面、ADTM4基准平面和坯料边线为草绘参考,绘制图25.10所示的截面草图。完成特征截面的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter25-46.jpg

(3)特征属性:旋转角度类型为978-7-111-37802-0-Chapter25-47.jpg,旋转角度为360。

(4)单击操控板中的978-7-111-37802-0-Chapter25-48.jpg按钮,完成特征创建。


图25.9 注道的设计

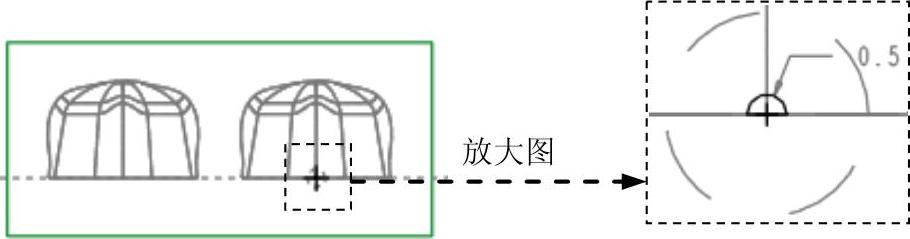

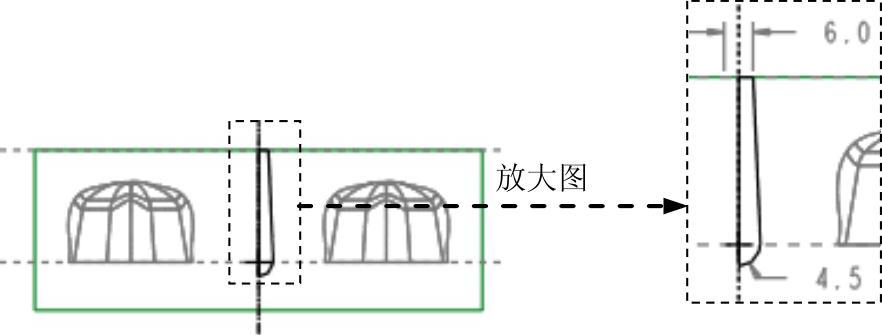

图25.10 截面草图

Task4.主流道的设计(图25.11)

Step1.单击978-7-111-37802-0-Chapter25-51.jpg功能选项卡978-7-111-37802-0-Chapter25-52.jpg区域中978-7-111-37802-0-Chapter25-53.jpg按钮,系统会弹出“流道”对话框和“形状”菜单管理器。

Step2.在系统弹出的978-7-111-37802-0-Chapter25-54.jpg菜单中选择978-7-111-37802-0-Chapter25-55.jpg命令。

Step3.定义流道的直径。在系统978-7-111-37802-0-Chapter25-56.jpg的提示下,输入直径值6,然后按回车键

Step4.在978-7-111-37802-0-Chapter25-57.jpg菜单中选择978-7-111-37802-0-Chapter25-58.jpg命令,在“设置草绘平面”菜单中选择978-7-111-37802-0-Chapter25-59.jpg命令。

Step5.草绘平面。在系统978-7-111-37802-0-Chapter25-60.jpg的提示下,选择MAIN_PARTING_PLN基准平面为草绘平面。接受系统默认的草绘的方向,在978-7-111-37802-0-Chapter25-61.jpg菜单中选择978-7-111-37802-0-Chapter25-62.jpg命令;在978-7-111-37802-0-Chapter25-63.jpg菜单中选择978-7-111-37802-0-Chapter25-64.jpg命令,选取图25.12所示的坯料表面为参考平面。

Step6.绘制截面草图。进入草绘环境后,选取MOLD_FRONT基准平面、ADTM2基准平面和ADTM4基准平面为草绘参考;绘制图25.13所示的截面草图(即一条中间线段)。完成截面草图的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter25-65.jpg

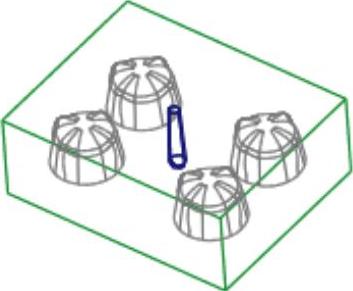

图25.11 主流道的设计


图25.12定义草绘平面

Step7.定义相交元件。在系统弹出的“相交元件”对话框中按下978-7-111-37802-0-Chapter25-68.jpg按钮,选中978-7-111-37802-0-Chapter25-69.jpg复选框,然后单击978-7-111-37802-0-Chapter25-70.jpg按钮。

Step8.单击“流道”信息对话框中的978-7-111-37802-0-Chapter25-71.jpg按钮,再单击“重画”按钮978-7-111-37802-0-Chapter25-72.jpg,预览所创建的“流道”特征,然后单击978-7-111-37802-0-Chapter25-73.jpg按钮完成操作。

Task5.分流道的设计(图25.14)

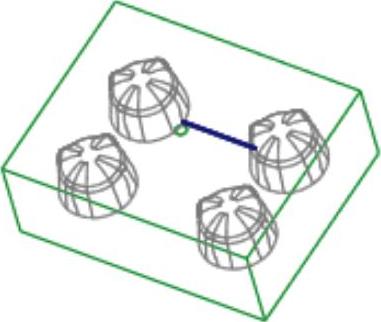

图25.13 截面草图


图25.14 分流道的设计

Step1.单击978-7-111-37802-0-Chapter25-76.jpg功能选项卡978-7-111-37802-0-Chapter25-77.jpg区域中978-7-111-37802-0-Chapter25-78.jpg按钮,系统会弹出“流道”对话框和“形状”菜单管理器。

Step2.在系统弹出的978-7-111-37802-0-Chapter25-79.jpg菜单中选择978-7-111-37802-0-Chapter25-80.jpg命令

Step3.定义流道的直径。在系统978-7-111-37802-0-Chapter25-81.jpg的提示下,输入直径值5,然后按回车键。

Step4.在978-7-111-37802-0-Chapter25-82.jpg菜单中选择978-7-111-37802-0-Chapter25-83.jpg命令,在978-7-111-37802-0-Chapter25-84.jpg菜单中选择978-7-111-37802-0-Chapter25-85.jpg命令。

Step5.草绘平面。执行命令后,在系统978-7-111-37802-0-Chapter25-86.jpg的提示下,选择MAIN_PARTING_PLN基准平面为草绘平面。在978-7-111-37802-0-Chapter25-87.jpg菜单中选择978-7-111-37802-0-Chapter25-88.jpg命令,接受系统默认的草绘的方向。在978-7-111-37802-0-Chapter25-89.jpg菜单中选择978-7-111-37802-0-Chapter25-90.jpg命令,选取图25.15所示的坯料表面为参考平面。

Step6.绘制截面草图:进入草绘环境后,选取MOLD_FRONT基准平面、ADTM2基准平面和ADTM4基准平面为草绘参考;绘制图25.16所示的截面草图。完成截面草图的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter25-91.jpg

Step7.定义相交元件。在“相交元件”对话框中选中978-7-111-37802-0-Chapter25-92.jpg复选框,然后单击978-7-111-37802-0-Chapter25-93.jpg按钮。

Step8.单击“流道”信息对话框中的978-7-111-37802-0-Chapter25-94.jpg按钮,再单击“重画”按钮978-7-111-37802-0-Chapter25-95.jpg,预览所创建的“流道”特征,然后单击978-7-111-37802-0-Chapter25-96.jpg按钮完成操作。

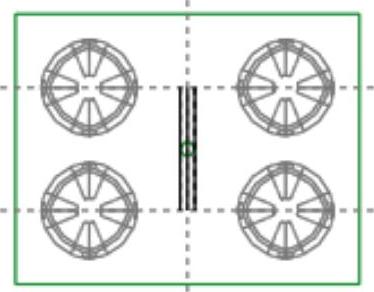

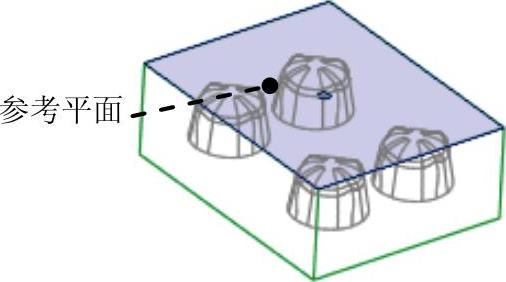

图25.15 定义草绘平面

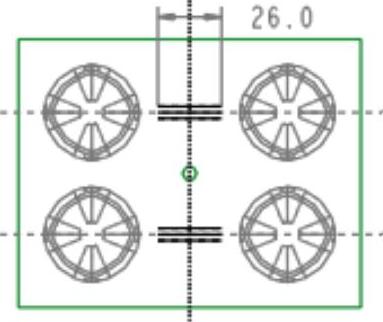

图25.16 截面草图

Task6.浇口的设计(图25.17)

Stage1.创建图25.18所示的第一个浇口

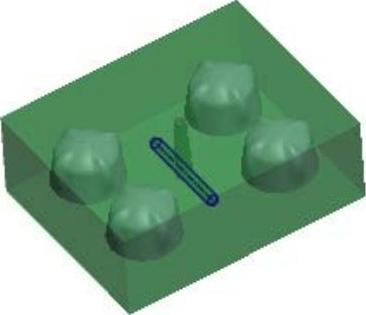

图25.17 浇口的设计


图25.18 创建第一个浇口

Step1.单击978-7-111-37802-0-Chapter25-101.jpg功能选项卡978-7-111-37802-0-Chapter25-102.jpg区域中的978-7-111-37802-0-Chapter25-103.jpg按钮,此时出现“拉伸”操控板。

Step2.创建拉伸特征。

(1)定义草绘属性。右击,从快捷菜单中选择978-7-111-37802-0-Chapter25-104.jpg命令。草绘平面为ADTM4,草绘平面的参考平面为图25.19所示的坯料表面,草绘平面的参考方位为978-7-111-37802-0-Chapter25-105.jpg。单击978-7-111-37802-0-Chapter25-106.jpg按钮,至此系统进入截面草绘环境。

(2)进入截面草绘环境后,绘制图25.20所示的截面草图。完成特征截面后,单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter25-107.jpg


图25.19 定义草绘平面


图25.20 截面草图

(3)在操控板中单击978-7-111-37802-0-Chapter25-110.jpg按钮,在系统弹出的界面中选取双侧的深度选项均为978-7-111-37802-0-Chapter25-111.jpg,然后选取图25.21所示的参考零件的表面为左、右拉伸特征的终止面。

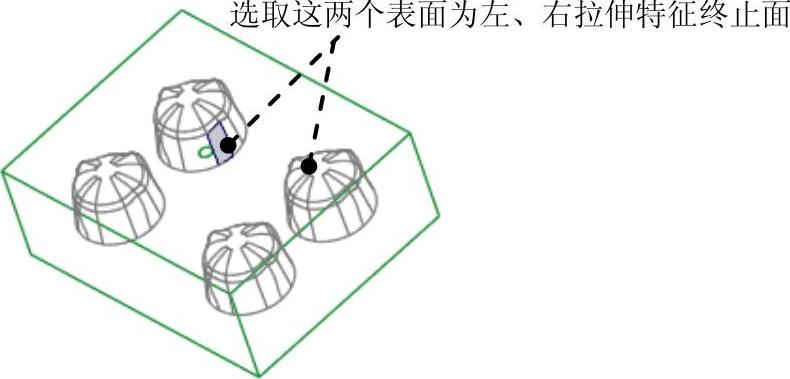

图25.21 选取拉伸特征的终止面

(4)单击操控板中的978-7-111-37802-0-Chapter25-113.jpg按钮,完成特征的创建。

Stage2.创建第二个浇口

Step1.参见Stage1,创建第二个浇口。

Step2.保存设计结果。选择下拉菜单978-7-111-37802-0-Chapter25-114.jpg命令。
