设计带内螺纹的模具实例

本实例将介绍图22.1所示的带内螺纹瓶盖的模具设计,其脱模方式采用的是内侧抽脱螺纹。下面介绍该模具的主要设计过程:

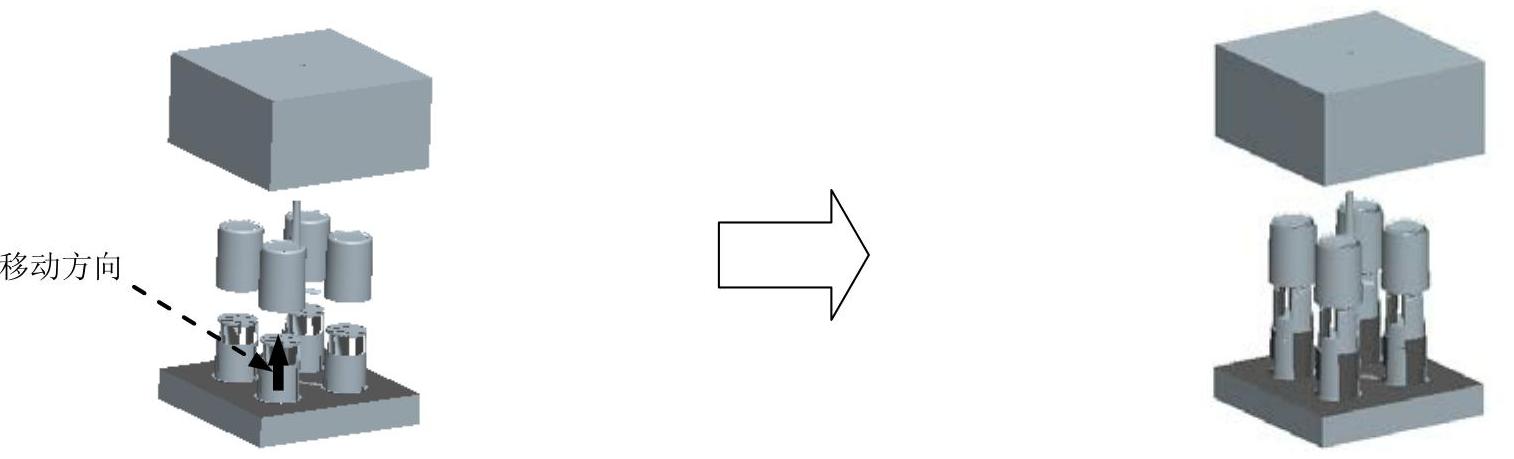

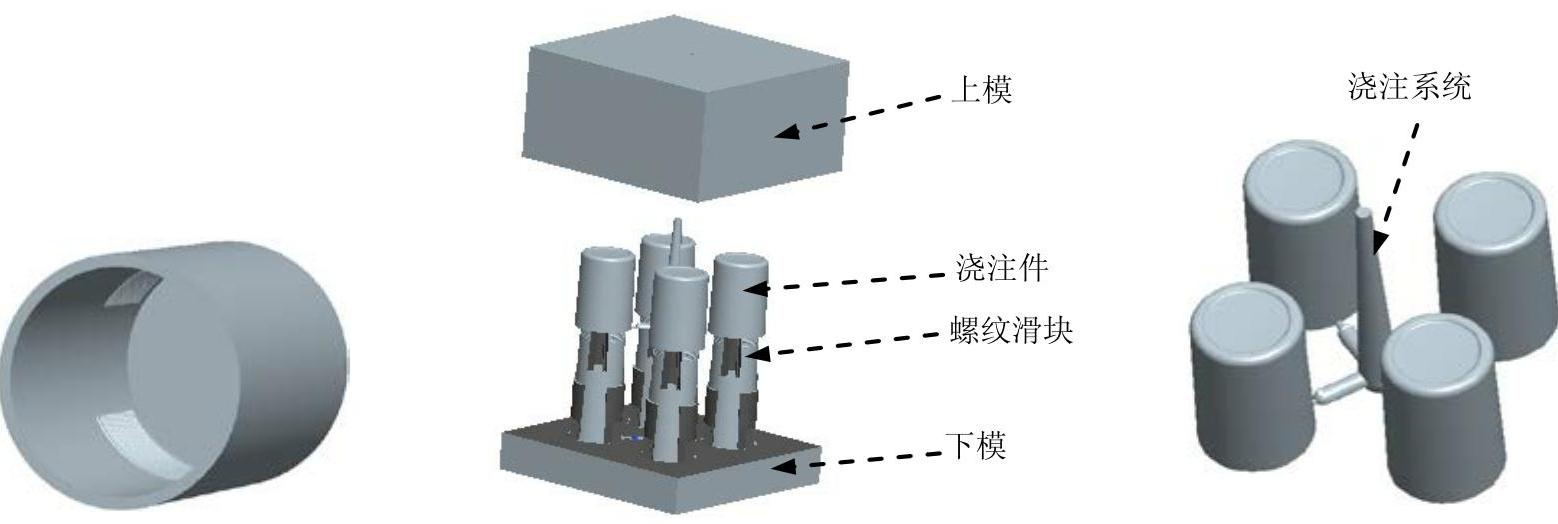

图22.1 带内螺纹的模具设计

Task1.新建一个模具制造模型文件

Step1.将工作目录设置至D:\creo1.6\work\ch22。

Step2.新建一个模具型腔文件,命名为cover_mold;选取978-7-111-37802-0-Chapter22-2.jpg模板。

Task2.建立模具模型

Stage1.引入参考模型

Step1.单击978-7-111-37802-0-Chapter22-3.jpg功能选项卡978-7-111-37802-0-Chapter22-4.jpg区域978-7-111-37802-0-Chapter22-5.jpg中的“小三角”按钮978-7-111-37802-0-Chapter22-6.jpg,然后在系统弹出的列表中选择978-7-111-37802-0-Chapter22-7.jpg命令,系统弹出“打开”、“布局”对话框和978-7-111-37802-0-Chapter22-8.jpg菜单管理器。

Step2.从系统弹出的文件“打开”对话框中,选取三维零件模型塑料杯盖cover.prt作为参考零件模型,单击978-7-111-37802-0-Chapter22-9.jpg按钮。

Step3.在“创建参考模型”对话框中选中978-7-111-37802-0-Chapter22-10.jpg单选项,然后在978-7-111-37802-0-Chapter22-11.jpg文本框中接受系统默认的名称,然后单击978-7-111-37802-0-Chapter22-12.jpg按钮。在“布局”对话框单击978-7-111-37802-0-Chapter22-13.jpg按钮。可以观察到图22.2a所示的结果。

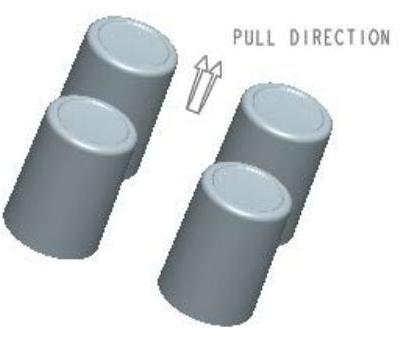

说明:此时图22.2a所示的拖动方向不是需要的结果,需要定义拖动方向。

Step4.在“布局”对话框的978-7-111-37802-0-Chapter22-14.jpg区域中单击978-7-111-37802-0-Chapter22-15.jpg按钮,在系统弹出的“获得坐标系类型”菜单中选择978-7-111-37802-0-Chapter22-16.jpg命令,系统弹出“元件”窗口和“参考模型方向”对话框。

Step5.旋转坐标系。在“参考模型方向”对话框的978-7-111-37802-0-Chapter22-17.jpg区域中选择978-7-111-37802-0-Chapter22-18.jpg轴作为旋转轴。在978-7-111-37802-0-Chapter22-19.jpg文本框中输入数值90。然后单击978-7-111-37802-0-Chapter22-20.jpg按钮。

Step6.单击“布局”对话框中的978-7-111-37802-0-Chapter22-21.jpg按钮,定义后的拖动方向如图22.2b所示。

Step7.在“布局”对话框的978-7-111-37802-0-Chapter22-22.jpg区域中选中978-7-111-37802-0-Chapter22-23.jpg单选项,在978-7-111-37802-0-Chapter22-24.jpg区域的978-7-111-37802-0-Chapter22-25.jpg文本框中分别输入数值50和50(表示在对应的X和Y方向上的增量),在“布局”对话框中单击978-7-111-37802-0-Chapter22-26.jpg按钮,结果如图22.3所示,然后单击978-7-111-37802-0-Chapter22-27.jpg按钮。在978-7-111-37802-0-Chapter22-28.jpg菜单中单击978-7-111-37802-0-Chapter22-29.jpg命令。完成参考模型的引入。

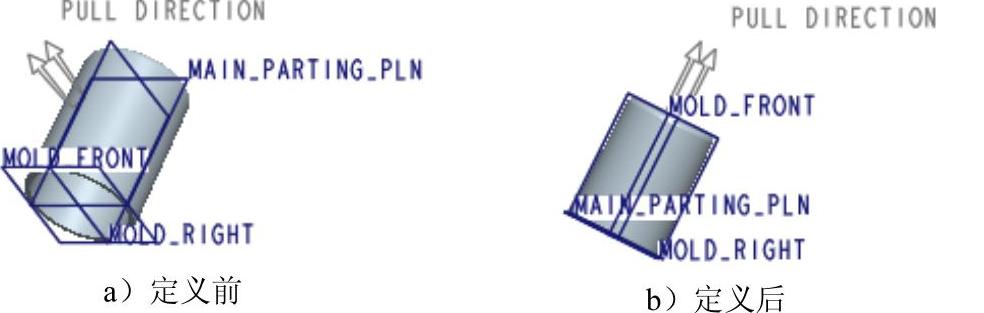

图22.2 定义拖动方向


图22.3 放置参考模型

Stage2.创建坯料

自动创建图22.4所示的坯料,操作步骤如下:

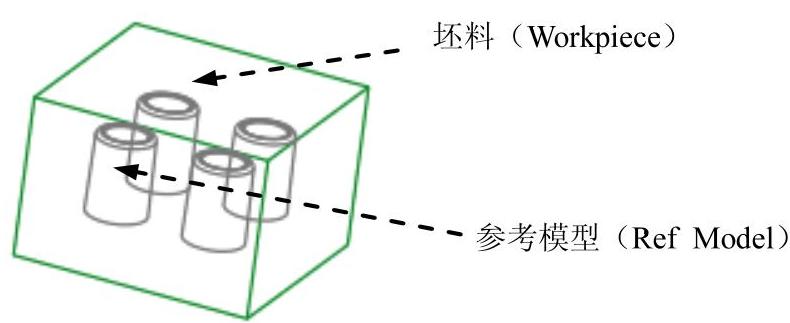

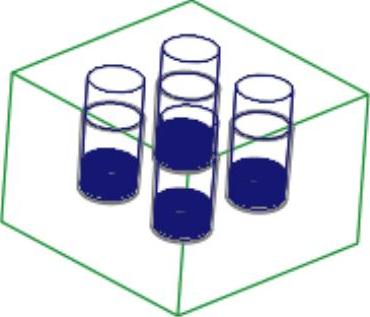

图22.4 模具模型

Step1.在模型树界面中,选择“设置”按钮978-7-111-37802-0-Chapter22-33.jpg命令。在系统弹出的“模型树项”对话框中,选中978-7-111-37802-0-Chapter22-34.jpg复选框,然后单击978-7-111-37802-0-Chapter22-35.jpg按钮。

Step2.单击978-7-111-37802-0-Chapter22-36.jpg功能选项卡978-7-111-37802-0-Chapter22-37.jpg区域978-7-111-37802-0-Chapter22-38.jpg中的“小三角”按钮978-7-111-37802-0-Chapter22-39.jpg,然后在系统弹出的列表中选择978-7-111-37802-0-Chapter22-40.jpg命令,系统弹出“自动工件”对话框。

Step3.在模型树中选择978-7-111-37802-0-Chapter22-41.jpg,然后在“自动工件”对话框的978-7-111-37802-0-Chapter22-42.jpg区域中的978-7-111-37802-0-Chapter22-43.jpg文本框中输入数值20,并按回车键

Step4.单击978-7-111-37802-0-Chapter22-44.jpg按钮,完成坯料的创建。

Task3.设置第一个参考模型的收缩率

Step1.单击978-7-111-37802-0-Chapter22-45.jpg功能选项卡978-7-111-37802-0-Chapter22-46.jpg区域中的978-7-111-37802-0-Chapter22-47.jpg后的小三角按钮978-7-111-37802-0-Chapter22-48.jpg,在系统弹出的菜单中单击978-7-111-37802-0-Chapter22-49.jpg按钮。在模型树中单击978-7-111-37802-0-Chapter22-50.jpg后的小三角按钮978-7-111-37802-0-Chapter22-51.jpg在弹出的模型中选取任意一个。系统打开其中的一个模型窗口,同时系统弹出“按尺寸收缩”对话框。

Step2.在系统弹出的“按尺寸收缩”对话框中,确认978-7-111-37802-0-Chapter22-52.jpg区域的978-7-111-37802-0-Chapter22-53.jpg按钮被按下,在978-7-111-37802-0-Chapter22-54.jpg区域选中978-7-111-37802-0-Chapter22-55.jpg复选框,在978-7-111-37802-0-Chapter22-56.jpg区域的978-7-111-37802-0-Chapter22-57.jpg栏中输入收缩率0.006,并按回车键,然后单击对话框中的978-7-111-37802-0-Chapter22-58.jpg按钮。

说明:因为参考的是同一个模型,当设置第一个模型的收缩率为0.006后,系统自动会将其他三个模型的收缩率设置到0.006,不需要将其他三个模型的收缩率再进行设置。

Task4.建立浇注系统

下面讲述如何在零件cover的模具坯料中创建注道、浇道和浇口(图22.5),以下是操作过程。此例创建浇注系统是通过在坯料中切除材料来创建的。

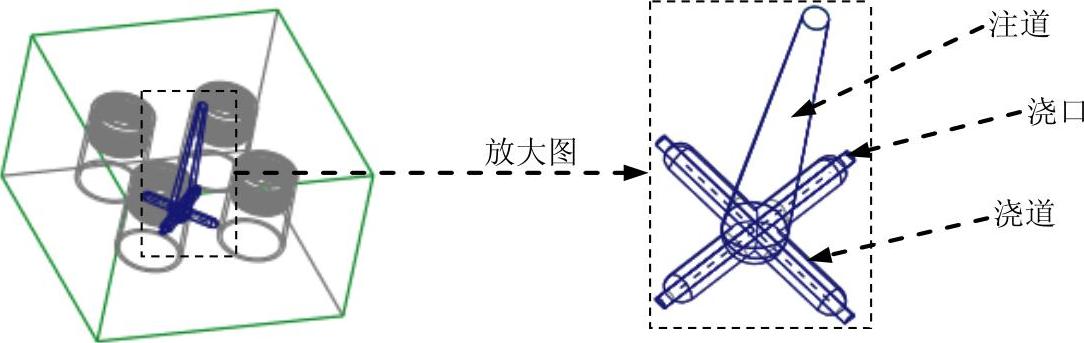

图22.5 建立注道、浇道和浇口

Stage1.创建图22.6所示的注道(Sprue)

选择命令。单击978-7-111-37802-0-Chapter22-60.jpg功能选项卡978-7-111-37802-0-Chapter22-61.jpg区域中的978-7-111-37802-0-Chapter22-62.jpg按钮。系统弹出“旋转”操控板。

(1)选取旋转类型。在出现的操控板中,确认“实体”类型按钮978-7-111-37802-0-Chapter22-63.jpg被按下。

(2)定义草绘截面放置属性。右击,从快捷菜单中选择978-7-111-37802-0-Chapter22-64.jpg命令。草绘平面为MOLD_FRONT,草绘平面的参考平面为MOLD_RIGHT基准平面,草绘平面的参考方位是978-7-111-37802-0-Chapter22-65.jpg,单击978-7-111-37802-0-Chapter22-66.jpg按钮。至此,系统进入截面草绘环境

(3)进入截面草绘环境后,选取MOLD_RIGHT和MAIN_PARTING_PLN为草绘参考和图22.7所示的边线为参考边线,绘制图22.7所示的截面草图。完成特征截面后,单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter22-67.jpg

注意:要绘制旋转中心轴。

(4)定义深度类型。在操控板中,选取旋转角度类型978-7-111-37802-0-Chapter22-68.jpg,旋转角度为360°。

(5)在“旋转”操控板中,单击978-7-111-37802-0-Chapter22-69.jpg按钮,完成特征的创建。


图22.6 创建注道

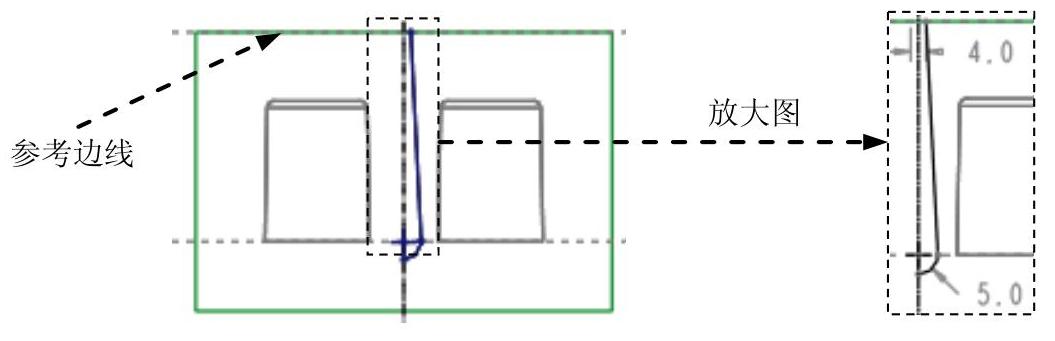

图22.7 截面草图

Stage2.创建主流道

Step1.单击978-7-111-37802-0-Chapter22-72.jpg功能选项卡978-7-111-37802-0-Chapter22-73.jpg区域中的978-7-111-37802-0-Chapter22-74.jpg按钮,系统弹出“流道”信息对话框,在系统弹出的978-7-111-37802-0-Chapter22-75.jpg菜单中选择978-7-111-37802-0-Chapter22-76.jpg命令。

Step2.定义流道的直径。在系统978-7-111-37802-0-Chapter22-77.jpg的提示下,输入直径值5,然后按回车键。

Step3.在978-7-111-37802-0-Chapter22-78.jpg菜单中选择978-7-111-37802-0-Chapter22-79.jpg命令,在978-7-111-37802-0-Chapter22-80.jpg菜单中选择978-7-111-37802-0-Chapter22-81.jpg命令。

Step4.草绘平面。执行命令后,在系统978-7-111-37802-0-Chapter22-82.jpg的提示下,选取图22.8所示的MAIN_PARTING_PLN基准平面为草绘平面。在978-7-111-37802-0-Chapter22-83.jpg菜单中选择978-7-111-37802-0-Chapter22-84.jpg命令,然后再选择978-7-111-37802-0-Chapter22-85.jpg命令,图22.8中的箭头方向为草绘的方向。在978-7-111-37802-0-Chapter22-86.jpg菜单中选择978-7-111-37802-0-Chapter22-87.jpg命令,选取图22.8所示的坯料表面为参考平面。

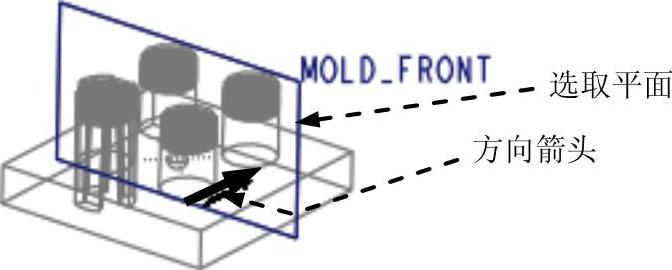

图22.8 定义草绘平面

Step5.绘制截面草图:进入草绘环境后,选取MOLD_FRONT基准平面和MOLD_RIGHT基准平面为草绘参考;然后在工具栏中单击978-7-111-37802-0-Chapter22-89.jpg按钮,绘制图22.9所示的截面草图(即两条中间线段)。完成特征截面的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter22-90.jpg

说明:在绘制草图时,应先画两条中心线,绘制中心线时可先选取四个模型的旋转轴为参照。

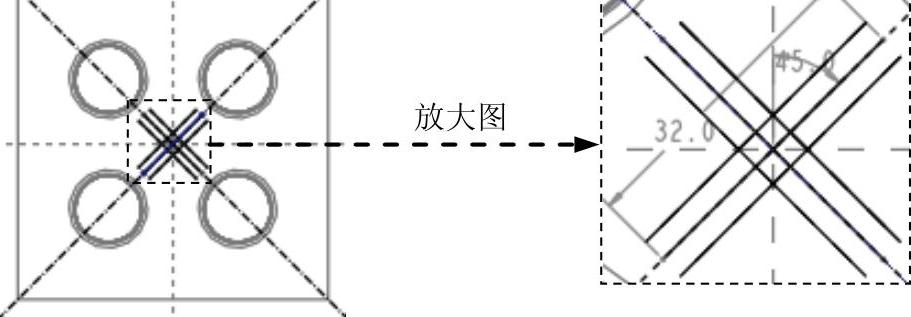

图22.9 截面草图

Step6.定义相交元件。在系统弹出的“相交元件”对话框中按下978-7-111-37802-0-Chapter22-92.jpg按钮,选中978-7-111-37802-0-Chapter22-93.jpg复选框,然后单击978-7-111-37802-0-Chapter22-94.jpg按钮。

Step7.单击“流道”信息对话框中的978-7-111-37802-0-Chapter22-95.jpg按钮,再单击“重画”按钮978-7-111-37802-0-Chapter22-96.jpg,预览所创建的“流道”特征,然后单击978-7-111-37802-0-Chapter22-97.jpg按钮完成操作。

Stage3.创建图22.10所示的第一个浇口

Step1.创建图22.11所示的基准平面ADTM1。操作过程如下:

(1)单击978-7-111-37802-0-Chapter22-98.jpg功能选项卡978-7-111-37802-0-Chapter22-99.jpg区域中的“平面”按钮978-7-111-37802-0-Chapter22-100.jpg

(2)按住Ctrl键,选取图22.11所示的基准轴和坯料边线。

(3)在“基准平面”对话框中单击978-7-111-37802-0-Chapter22-101.jpg按钮。

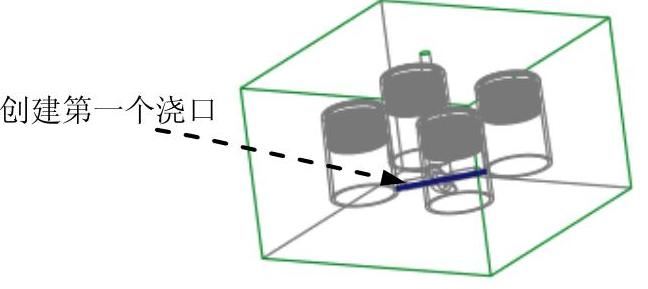

图22.10 创建第一个浇口

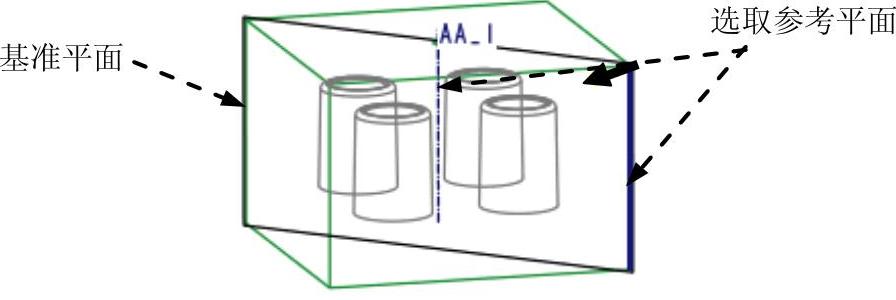

图22.11 创建基准平面ADTM1

Step2.选择命令。单击978-7-111-37802-0-Chapter22-104.jpg功能选项卡978-7-111-37802-0-Chapter22-105.jpg区域中的978-7-111-37802-0-Chapter22-106.jpg按钮。

Step3.创建拉伸特征。

(1)在出现的操控板中,确认“实体”类型按钮978-7-111-37802-0-Chapter22-107.jpg被按下。

(2)定义草绘属性:右击,从快捷菜单中选择978-7-111-37802-0-Chapter22-108.jpg命令,草绘平面为ADTM1,草绘平面的参考平面为MAIN_PARTING_PLN,草绘平面的参考方位为978-7-111-37802-0-Chapter22-109.jpg。单击978-7-111-37802-0-Chapter22-110.jpg按钮,至此系统进入截面草绘环境。


(4)进入截面草绘环境后,选取图22.12所示的圆弧的边线和MAIN_PARTING_PLN基准面为草绘参考,绘制图22.12所示的截面草图。完成特征截面后单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter22-112.jpg

(5)在系统弹出的操控板中单击978-7-111-37802-0-Chapter22-113.jpg按钮,在系统弹出的界面中,选取双侧的深度选项均为978-7-111-37802-0-Chapter22-114.jpg,然后选取图22.13所示的参考零件的表面为左、右拉伸特征的终止面。

(6)单击操控板中的978-7-111-37802-0-Chapter22-115.jpg按钮,完成特征创建。

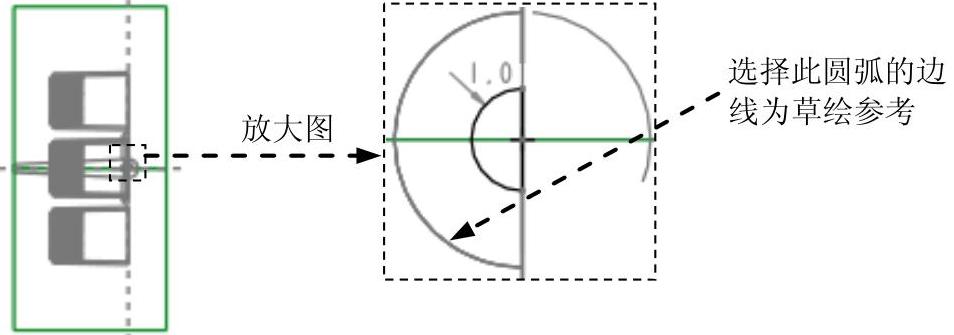

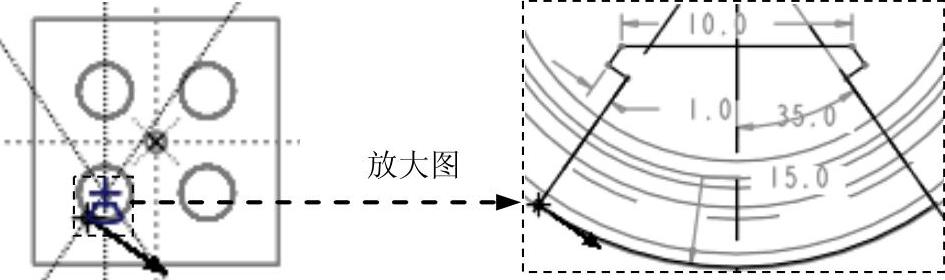

图22.12 截面草图

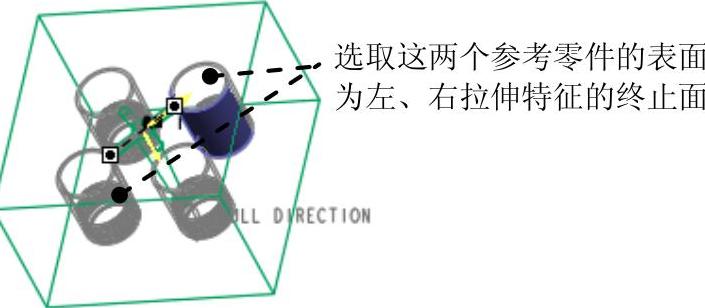

图22.13 选取拉伸特征的终止面

Stage4.创建第二个浇口

Step1.单击978-7-111-37802-0-Chapter22-118.jpg功能选项卡978-7-111-37802-0-Chapter22-119.jpg按钮,在系统弹出的菜单中选择978-7-111-37802-0-Chapter22-120.jpg按钮。系统弹出“特征操作”菜单。

Step2.在978-7-111-37802-0-Chapter22-121.jpg菜单中选择978-7-111-37802-0-Chapter22-122.jpg选项。在系统弹出的978-7-111-37802-0-Chapter22-123.jpg菜单中选择978-7-111-37802-0-Chapter22-124.jpg命令,此时出现“选择”对话框。

Step3.在模型树中选取978-7-111-37802-0-Chapter22-125.jpg,在“选择”对话框中单击978-7-111-37802-0-Chapter22-126.jpg按钮。

Step4.在系统弹出的978-7-111-37802-0-Chapter22-127.jpg菜单中选择978-7-111-37802-0-Chapter22-128.jpg命令,然后在978-7-111-37802-0-Chapter22-129.jpg菜单中选择978-7-111-37802-0-Chapter22-130.jpg命令,选取图22.11所示的轴线。

Step5.在系统弹出的978-7-111-37802-0-Chapter22-131.jpg菜单中选择978-7-111-37802-0-Chapter22-132.jpg命令,然后在978-7-111-37802-0-Chapter22-133.jpg文本框中输入数值90,按回车键。

Step6.在978-7-111-37802-0-Chapter22-134.jpg菜单中选择978-7-111-37802-0-Chapter22-135.jpg命令,然后在系统弹出的“组可变尺寸”菜单中单击978-7-111-37802-0-Chapter22-136.jpg命令,在“组元素”信息窗口中单击978-7-111-37802-0-Chapter22-137.jpg按钮。

Step7.定义相交元件。在系统弹出的“相交元件”对话框中按下978-7-111-37802-0-Chapter22-138.jpg按钮,选中978-7-111-37802-0-Chapter22-139.jpg复选框,然后单击978-7-111-37802-0-Chapter22-140.jpg按钮。

Step8.在“特征操作”菜单中选择978-7-111-37802-0-Chapter22-141.jpg命令,完成第二个浇口的创建。

Task5.创建体积块

Stage1.创建图22.14所示的第一个体积块

Step1.选择命令。选择978-7-111-37802-0-Chapter22-142.jpg功能选项卡978-7-111-37802-0-Chapter22-143.jpg区域中的978-7-111-37802-0-Chapter22-144.jpg978-7-111-37802-0-Chapter22-145.jpg978-7-111-37802-0-Chapter22-146.jpg命令。此时系统弹出“编辑模具体积块”选项卡。

Step2.收集体积块。

(1)选择命令。单击978-7-111-37802-0-Chapter22-147.jpg选项卡中单击978-7-111-37802-0-Chapter22-148.jpg区域中的“收集体积块工具”按钮978-7-111-37802-0-Chapter22-149.jpg。此时系统弹出“聚合体积块”菜单。

(2)定义选取步骤。在“聚合体积块”菜单中选择978-7-111-37802-0-Chapter22-150.jpg978-7-111-37802-0-Chapter22-151.jpg978-7-111-37802-0-Chapter22-152.jpg复选框,单击978-7-111-37802-0-Chapter22-153.jpg命令,此时系统显示“聚合选取”菜单。

(3)定义聚合选取。

① 在“聚合选取”菜单中选择978-7-111-37802-0-Chapter22-154.jpg978-7-111-37802-0-Chapter22-155.jpg命令。

② 定义种子曲面。在系统978-7-111-37802-0-Chapter22-156.jpg的提示下,先将鼠标指针移至图22.15所示的模型中的目标位置并右击,在系统弹出的快捷菜单中选取978-7-111-37802-0-Chapter22-157.jpg命令,系统弹出“从列表中拾取”对话框,在对话框中选择978-7-111-37802-0-Chapter22-158.jpg,单击978-7-111-37802-0-Chapter22-159.jpg按钮。

说明:在列表框选项中选中978-7-111-37802-0-Chapter22-160.jpg时,此时图22.15中的塑料杯盖内部的底面会加亮,该底面就是所要选择的“种子面”。

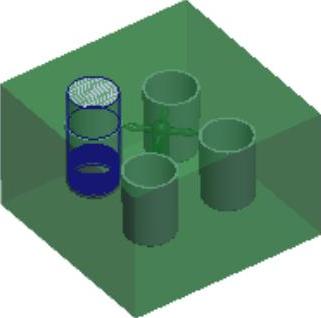

图22.14 第一个体积块

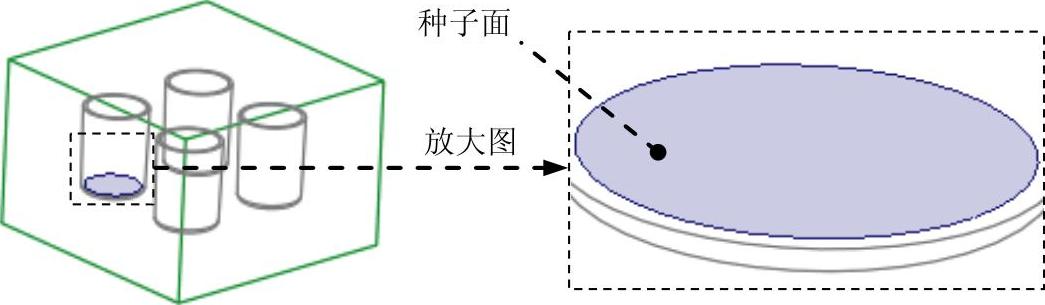

图22.15 定义种子面

③ 定义边界曲面。在系统978-7-111-37802-0-Chapter22-163.jpg的提示下,从列表中拾取图22.16所示的边界面。

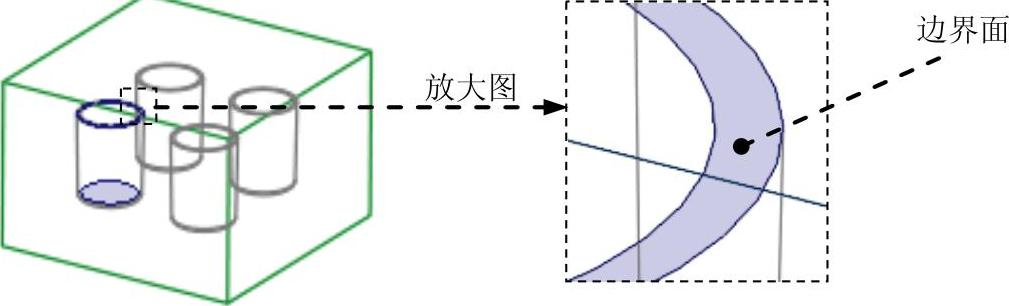

图22.16 定义边界面

④ 单击978-7-111-37802-0-Chapter22-165.jpg命令,此时系统显示“封合”菜单。

(4)定义封合类型。在“封合”菜单中选中978-7-111-37802-0-Chapter22-166.jpg复选框,单击978-7-111-37802-0-Chapter22-167.jpg命令,此时系统显示“封闭环”菜单。

(5)定义封闭环。根据系统978-7-111-37802-0-Chapter22-168.jpg的提示下,选取图22.17所示的平面为封闭面,此时系统显示“封合”菜单。

(6)在菜单栏中单击978-7-111-37802-0-Chapter22-169.jpg命令,完成收集体积块创建,结果如图22.18所示。


图22.17 定义封闭环


图22.18 收集体积块

Stage2.参考Stage1,创建第二个体积块

主要:创建第一个体积块完成后,不用选取“模具体积块”命令,直接从Step2开始创建。Stage3和Stage4相同。

Stage3.参考Stage1,创建第三个体积块

Stage4.参考Stage1,创建第四个体积块(图22.19)

Stage5.拉伸体积块

Step1.选择命令。单击978-7-111-37802-0-Chapter22-172.jpg操控板978-7-111-37802-0-Chapter22-173.jpg区域中的978-7-111-37802-0-Chapter22-174.jpg按钮,此时系统弹出“拉伸”操控板。

Step2.创建拉伸特征。

(1)定义草绘截面放置属性。在图形区右击,从系统弹出的菜单中选择978-7-111-37802-0-Chapter22-175.jpg命令;在系统978-7-111-37802-0-Chapter22-176.jpg的提示下,选取图22.20所示的毛坯表面为草绘平面,接受默认的箭头方向为草绘视图方向,然后选取图22.20所示的毛坯侧面为参考平面,方向为978-7-111-37802-0-Chapter22-177.jpg。单击978-7-111-37802-0-Chapter22-178.jpg按钮,进入草绘环境。


图22.19 收集体积块

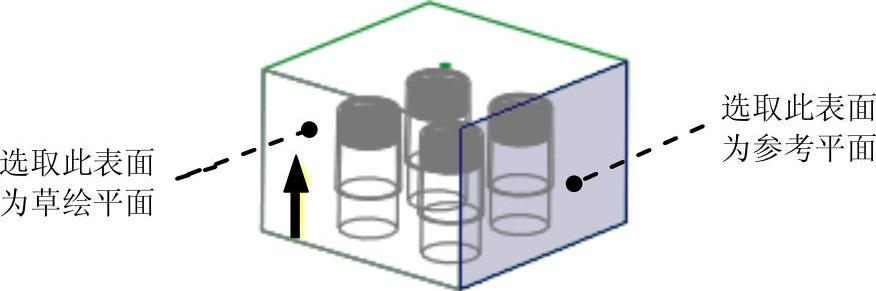

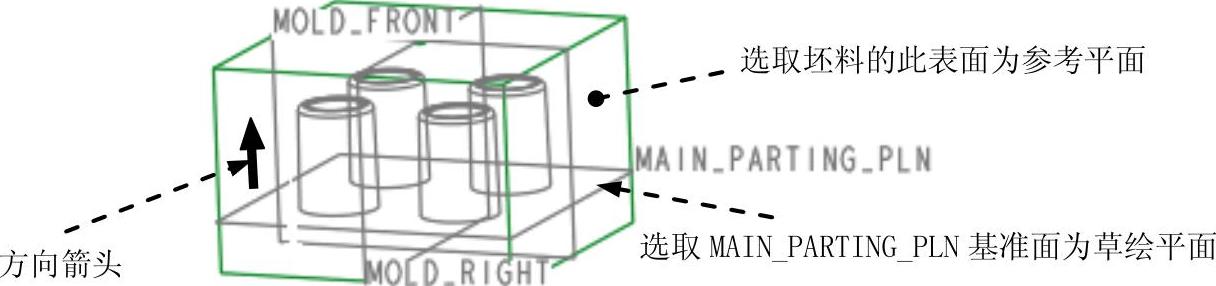

图22.20 定义草绘平面

(2)截面草图。进入草绘环境后,选取图22.21所示的毛坯边线和MAIN_PARTING_PLN基准平面为参考;绘制图22.21所示的截面草图(为一矩形)。完成截面的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter22-181.jpg

(3)定义深度类型。在操控板中选取深度类型978-7-111-37802-0-Chapter22-182.jpg,选择图22.22所示的平面为拉伸终止面。

(4)在“拉伸”操控板中单击978-7-111-37802-0-Chapter22-183.jpg按钮,完成特征的创建。

Step3.在“编辑模具体积块”选项卡中单击“确定”按钮978-7-111-37802-0-Chapter22-184.jpg,完成下模体积块的创建。

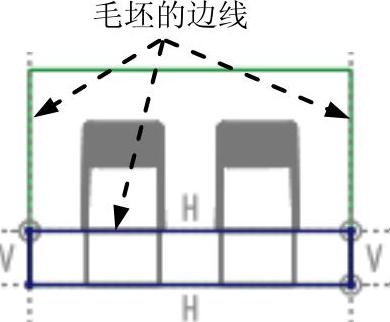

图22.21 截面草图

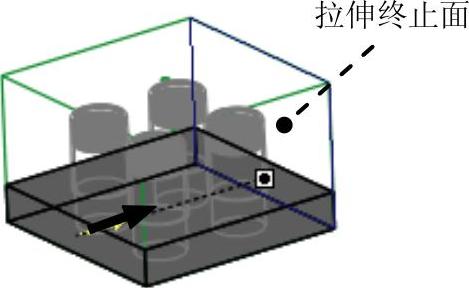

图22.22 拉伸终止面

Task6.分割模具体积块

Step1.选择978-7-111-37802-0-Chapter22-187.jpg功能选项卡978-7-111-37802-0-Chapter22-188.jpg区域中的978-7-111-37802-0-Chapter22-189.jpg命令,(即用“分割”的方法构建体积块)。

Step2.在系统弹出的978-7-111-37802-0-Chapter22-190.jpg菜单中,选择978-7-111-37802-0-Chapter22-191.jpg978-7-111-37802-0-Chapter22-192.jpg命令,此时系统弹出“分割”对话框和“选择”对话框。

Step3.定义分割对象。选取Task5创建的拉伸体积块为分割对象,单击“选择”对话框中的978-7-111-37802-0-Chapter22-193.jpg按钮。

Step4.在“分割”对话框中单击978-7-111-37802-0-Chapter22-194.jpg按钮。

Step5.此时,系统弹出“属性”对话框,同时模型的下半部分变亮,在该对话框中单击978-7-111-37802-0-Chapter22-195.jpg按钮,着色后的模型如图22.23所示;然后,在对话框中输入名称lower_vol,单击978-7-111-37802-0-Chapter22-196.jpg按钮。

Step6.此时,系统弹出“属性”对话框,同时模型的上半部分变亮,在该对话框中单击978-7-111-37802-0-Chapter22-197.jpg按钮,着色后的模型如图22.24所示;然后,在对话框中输入名称upper_vol,单击978-7-111-37802-0-Chapter22-198.jpg按钮。

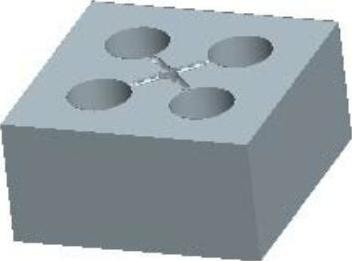

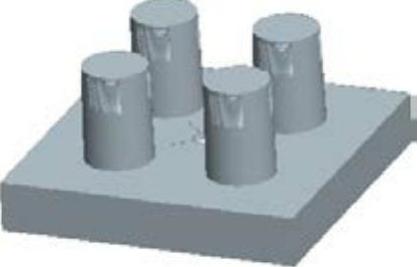

图22.23 着色后的下半部分体积块


图22.24 着色后的上半部分体积块

Task7.创建滑块体积块

Stage1.将参考零件、坯料和体积块遮蔽起来

将模型中的参考零件、坯料和体积块遮蔽后,则工作区中模具模型中的这些元素将不显示,这样可使屏幕简洁,方便后面滑块的创建。

遮蔽参考零件和坯料。

(1)选择978-7-111-37802-0-Chapter22-201.jpg功能选项卡978-7-111-37802-0-Chapter22-202.jpg区域中的“模具显示”按钮978-7-111-37802-0-Chapter22-203.jpg,系统弹出“遮蔽-取消遮蔽”对话框。

(2)单击对话框下部的978-7-111-37802-0-Chapter22-204.jpg按钮,再单击978-7-111-37802-0-Chapter22-205.jpg按钮。

(3)在对话框右边的“过滤”区域中按下978-7-111-37802-0-Chapter22-206.jpg按钮。按住Ctrl键,选择体积块978-7-111-37802-0-Chapter22-207.jpg978-7-111-37802-0-Chapter22-208.jpg,再单击978-7-111-37802-0-Chapter22-209.jpg按钮。

(4)单击对话框下部的978-7-111-37802-0-Chapter22-210.jpg按钮。

Stage2.创建第一个滑块体积块

Step1.选择命令。选择978-7-111-37802-0-Chapter22-211.jpg功能选项卡978-7-111-37802-0-Chapter22-212.jpg区域中的978-7-111-37802-0-Chapter22-213.jpg978-7-111-37802-0-Chapter22-214.jpg978-7-111-37802-0-Chapter22-215.jpg命令。。

Step2.选择命令。单击978-7-111-37802-0-Chapter22-216.jpg选项卡中依次单击978-7-111-37802-0-Chapter22-217.jpg978-7-111-37802-0-Chapter22-218.jpg978-7-111-37802-0-Chapter22-219.jpg命令,在系统弹出的978-7-111-37802-0-Chapter22-220.jpg菜单中,选择978-7-111-37802-0-Chapter22-221.jpg命令。

Step3.此时系统弹出“伸出项”对话框和“属性”菜单,选择978-7-111-37802-0-Chapter22-222.jpg命令。

Step4.创建混合特征。

(1)定义草绘截面放置属性。选取图22.25所示的面为草绘平面,接受默认的箭头方向为草绘视图方向,单击978-7-111-37802-0-Chapter22-223.jpg命令,在系统弹出的978-7-111-37802-0-Chapter22-224.jpg菜单中单击978-7-111-37802-0-Chapter22-225.jpg命令。

(2)截面草图。进入草绘环境后,选取MOLD_RIGHT和MOLD_FRONT基准平面为参考;绘制图22.26所示的截面草图(一),完成此截面的绘制后,然后在图形区右击,在系统弹出的快捷菜单中选择978-7-111-37802-0-Chapter22-226.jpg命令,绘制图22.27所示的截面草图(二),单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter22-227.jpg

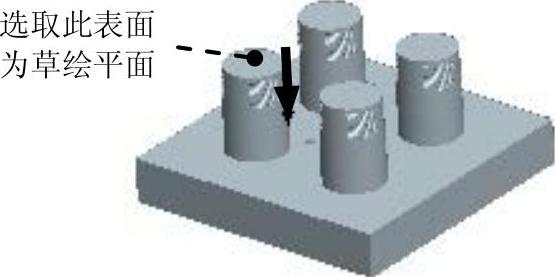

图22.25 定义草绘平面

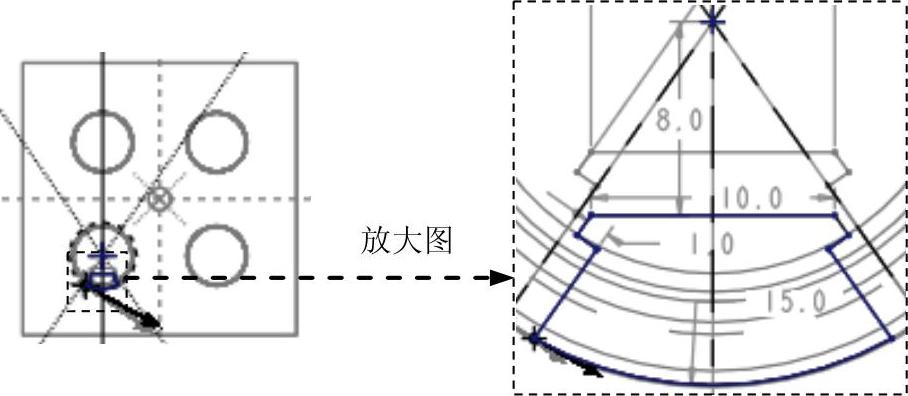

图22.26 截面草图(一)


图22.27 截面草图(二)

(3)定义混合截面的深度。在系统弹出的978-7-111-37802-0-Chapter22-231.jpg菜单中选择978-7-111-37802-0-Chapter22-232.jpg命令,然后在978-7-111-37802-0-Chapter22-233.jpg中输入数值58,按回车键。

Step5.单击“伸出项”对话框中的978-7-111-37802-0-Chapter22-234.jpg按钮,结果如图22.28所示,然后单击978-7-111-37802-0-Chapter22-235.jpg按钮。

Step6.在“编辑模具体积块”选项卡中单击“确定”按钮978-7-111-37802-0-Chapter22-236.jpg,完成下模体积块的创建。

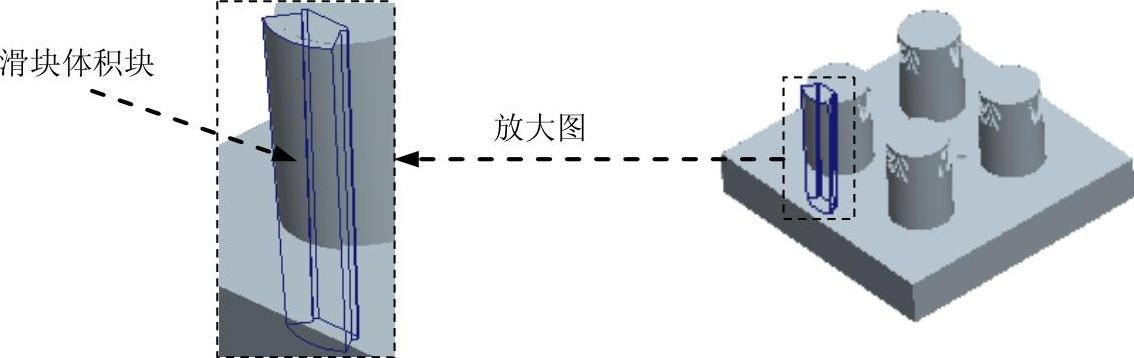

图22.28 滑块体积块

Stage3.创建第二个和第三个滑块体积块

Step1.选取阵列的特征。选取Stage2中创建的第一个滑块体积块。

Step2.单击978-7-111-37802-0-Chapter22-238.jpg操控板978-7-111-37802-0-Chapter22-239.jpg区域中的978-7-111-37802-0-Chapter22-240.jpg按钮,此时系统弹出“阵列”操控板。

Step3.在“尺寸”操控板中的978-7-111-37802-0-Chapter22-241.jpg下拉列表中选择978-7-111-37802-0-Chapter22-242.jpg选项。

Step4.创建图22.29所示的基准轴,操作过程如下:

(1)单击978-7-111-37802-0-Chapter22-243.jpg功能选项卡978-7-111-37802-0-Chapter22-244.jpg区域中的“轴”按钮978-7-111-37802-0-Chapter22-245.jpg

(2)选取图22.29所示的曲面。

(3)在“基准轴”对话框中单击978-7-111-37802-0-Chapter22-246.jpg按钮。

Step5.在“阵列”操控板中输入要阵列的个数3,输入阵列成员间的角度值120,单击“阵列”操控板中的978-7-111-37802-0-Chapter22-247.jpg按钮,结果如图22.30所示。

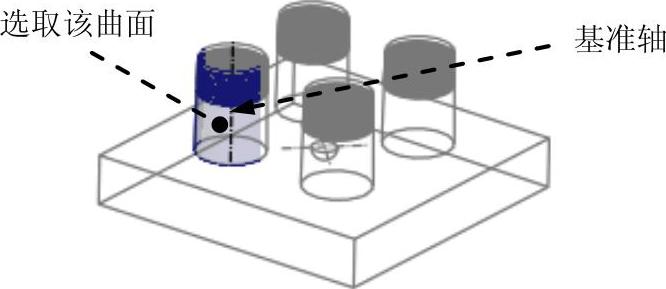

图22.29 创建基准轴

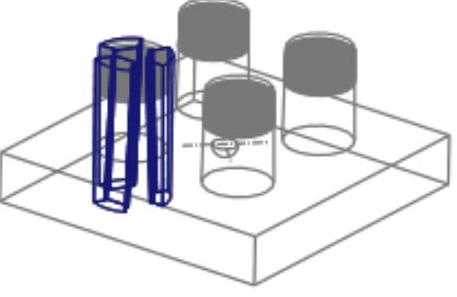

图22.30 阵列结果

Stage4.创建第四、第五和第六个滑块体积块

Step1.单击978-7-111-37802-0-Chapter22-250.jpg功能选项卡978-7-111-37802-0-Chapter22-251.jpg按钮,在系统弹出的菜单中选择978-7-111-37802-0-Chapter22-252.jpg按钮。系统弹出“特征操作”菜单。

Step2.在978-7-111-37802-0-Chapter22-253.jpg菜单中选择978-7-111-37802-0-Chapter22-254.jpg选项。在系统弹出的978-7-111-37802-0-Chapter22-255.jpg菜单中选择978-7-111-37802-0-Chapter22-256.jpg命令,此时出现“选择”对话框。

Step3.在模型树中选取978-7-111-37802-0-Chapter22-257.jpg,在“选择”对话框中单击978-7-111-37802-0-Chapter22-258.jpg按钮,然后单击978-7-111-37802-0-Chapter22-259.jpg命令,

Step4.在系统弹出的978-7-111-37802-0-Chapter22-260.jpg菜单中选择978-7-111-37802-0-Chapter22-261.jpg命令,然后在978-7-111-37802-0-Chapter22-262.jpg菜单中选择978-7-111-37802-0-Chapter22-263.jpg命令,选取图22.31所示的平面。方向箭头如图22.31所示。

Step5.在系统弹出的“方向5”菜单中选择978-7-111-37802-0-Chapter22-264.jpg命令,然后在978-7-111-37802-0-Chapter22-265.jpg文本框中输入数值50,按回车键。

Step6.在系统弹出的“移动特征”菜单中选择978-7-111-37802-0-Chapter22-266.jpg命令,然后在“组可变尺寸”菜单中单击978-7-111-37802-0-Chapter22-267.jpg命令,单击978-7-111-37802-0-Chapter22-268.jpg按钮,在“特征操作”菜单中单击978-7-111-37802-0-Chapter22-269.jpg命令。结果如图22.32所示。

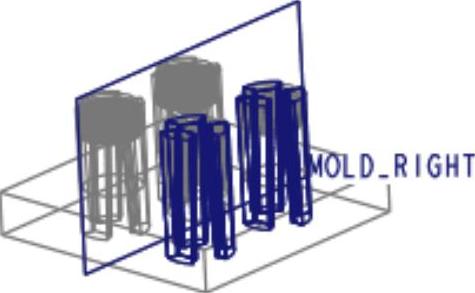

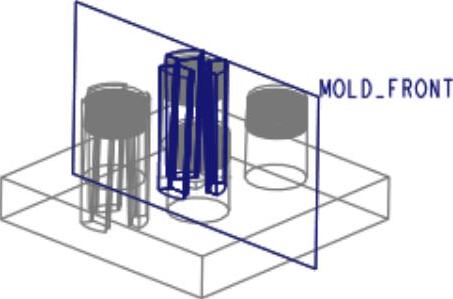

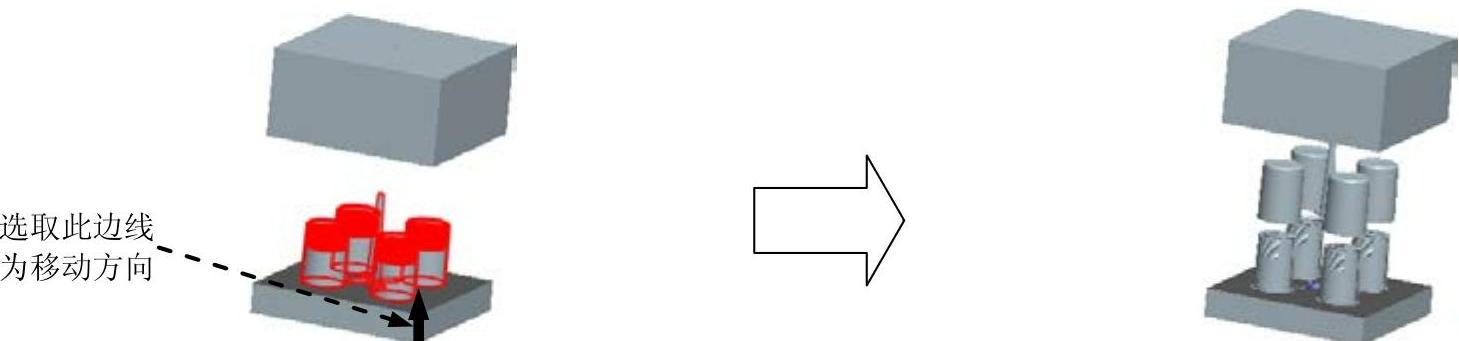

图22.31 选取平面


图22.32 创建结果

Stage5.创建其他的滑块体积块

Step1.单击978-7-111-37802-0-Chapter22-272.jpg功能选项卡978-7-111-37802-0-Chapter22-273.jpg按钮,在系统弹出的菜单中选择978-7-111-37802-0-Chapter22-274.jpg按钮。系统弹出“特征操作”菜单。

Step2.在978-7-111-37802-0-Chapter22-275.jpg菜单中选择978-7-111-37802-0-Chapter22-276.jpg选项。在系统弹出的978-7-111-37802-0-Chapter22-277.jpg菜单中选择978-7-111-37802-0-Chapter22-278.jpg命令,此时出现“选择”对话框。

Step3.按住Ctrl键,在模型树中选取978-7-111-37802-0-Chapter22-279.jpg978-7-111-37802-0-Chapter22-280.jpg,在“选择”对话框中单击978-7-111-37802-0-Chapter22-281.jpg按钮,然后单击978-7-111-37802-0-Chapter22-282.jpg命令。

Step4.在系统弹出的978-7-111-37802-0-Chapter22-283.jpg菜单中选择978-7-111-37802-0-Chapter22-284.jpg命令,然后在978-7-111-37802-0-Chapter22-285.jpg菜单中选择978-7-111-37802-0-Chapter22-286.jpg命令,选取图22.33所示的平面。单击978-7-111-37802-0-Chapter22-287.jpg按钮,方向箭头如图22.33所示。

Step5.然后再选择978-7-111-37802-0-Chapter22-288.jpg命令,在978-7-111-37802-0-Chapter22-289.jpg文本框输入数值50,按回车键。

Step6.在系统弹出的“移动特征”菜单中选择978-7-111-37802-0-Chapter22-290.jpg命令,然后在“组可变尺寸”菜单中单击978-7-111-37802-0-Chapter22-291.jpg命令,单击978-7-111-37802-0-Chapter22-292.jpg按钮,结果如图22.34所示。

Step7.选择978-7-111-37802-0-Chapter22-293.jpg命令。

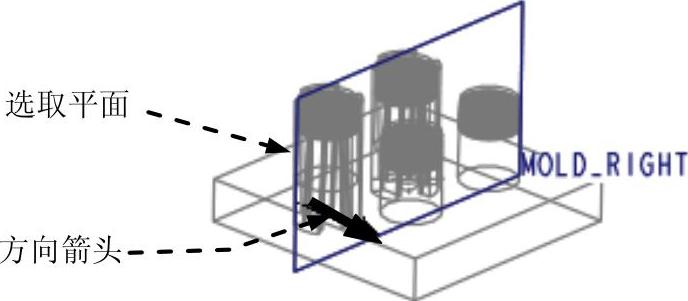

图22.33 选取平面


图22.34 创建结果

Task8.分割新的模具体积块

Stage1.分割第一个滑块体积块

Step1.选择978-7-111-37802-0-Chapter22-296.jpg功能选项卡978-7-111-37802-0-Chapter22-297.jpg区域中的978-7-111-37802-0-Chapter22-298.jpg命令(即用“分割”的方法构建体积块)。

Step2.在系统弹出的978-7-111-37802-0-Chapter22-299.jpg菜单中,选择978-7-111-37802-0-Chapter22-300.jpg978-7-111-37802-0-Chapter22-301.jpg978-7-111-37802-0-Chapter22-302.jpg命令。

Step3.在系统弹出的“搜索工具”对话框中,单击列表中的978-7-111-37802-0-Chapter22-303.jpg体积块,然后单击978-7-111-37802-0-Chapter22-304.jpg按钮,将其加入到978-7-111-37802-0-Chapter22-305.jpg列表中,再单击978-7-111-37802-0-Chapter22-306.jpg按钮。

Step4.用“列表选取”的方法选取体积块。

(1)在系统978-7-111-37802-0-Chapter22-307.jpg的提示下,先将鼠标指针移至模型中第一个镶块体积块的位置右击,从快捷菜单中选取978-7-111-37802-0-Chapter22-308.jpg命令。

(2)在系统弹出的“从列表中拾取”对话框中,单击列表中的978-7-111-37802-0-Chapter22-309.jpg,然后单击978-7-111-37802-0-Chapter22-310.jpg按钮。

(3)在“选择”对话框中单击978-7-111-37802-0-Chapter22-311.jpg按钮。

(4)系统弹出978-7-111-37802-0-Chapter22-312.jpg菜单,选中978-7-111-37802-0-Chapter22-313.jpg复选框,选择978-7-111-37802-0-Chapter22-314.jpg命令。

说明:

在上面的操作中,当用MOLD_VOL_2体积块分割下模体积块后,会产生两块互不连接的体积块,这些互不连接的体积块称之为Island(岛)。在978-7-111-37802-0-Chapter22-315.jpg菜单中,有978-7-111-37802-0-Chapter22-316.jpg978-7-111-37802-0-Chapter22-317.jpg两个岛。将鼠标指针移至岛菜单中这两个选项,模型中相应的体积块会加亮,这样很容易发现:978-7-111-37802-0-Chapter22-318.jpg代表第一个滑块的体积块,978-7-111-37802-0-Chapter22-319.jpg是下模体积块被第一个滑块的体积块减掉所剩余的部分。

Step5.在“分割”对话框中单击978-7-111-37802-0-Chapter22-320.jpg按钮。

Step6.系统弹出“属性”对话框,同时LOWER_VOL体积块的第一个滑块部分变亮,然后在对话框中输入名称SLIDE_VOL_01,单击978-7-111-37802-0-Chapter22-321.jpg按钮。

Stage2.参考Stage1,分割第二个滑块体积块(SLIDE_VOL_02)

Stage3.参考Stage1,分割第三个滑块体积块(SLIDE_VOL_03)

Stage4.参考Stage1,分割第四个滑块体积块(SLIDE_VOL_04)

Stage5.参考Stage1,分割第五个滑块体积块(SLIDE_VOL_05)

Stage6.参考Stage1,分割第六个滑块体积块(SLIDE_VOL_06)

Stage7.参考Stage1,分割第七个滑块体积块(SLIDE_VOL_07)

Stage8.参考Stage1,分割第八个滑块体积块(SLIDE_VOL_08)

Stage9.参考Stage1,分割第九个滑块体积块(SLIDE_VOL_09)

Stage10.参考Stage1,分割第十个滑块体积块(SLIDE_VOL_10)

Stage11.参考Stage1,分割第十一个滑块体积块(SLIDE_VOL_11)

Stage12.参考Stage1,分割第十二个滑块体积块(SLIDE_VOL_12)

Task9.抽取模具元件

Step1.选择978-7-111-37802-0-Chapter22-322.jpg功能选项卡978-7-111-37802-0-Chapter22-323.jpg区域中978-7-111-37802-0-Chapter22-324.jpg命令,系统弹出“创建模具元件”对话框中,

Step2.在系统弹出的“创建模具元件”对话框中,在该对话框中选取体积块978-7-111-37802-0-Chapter22-325.jpg978-7-111-37802-0-Chapter22-326.jpg,然后再选取Task8中创建的12个滑块体积块,单击978-7-111-37802-0-Chapter22-327.jpg按钮。

Task10.生成浇注件

浇注件的名称命名为molding。

Task11.定义模具开启

Stage1.遮蔽参考模型、坯料、上模、下模、浇注件和体积块

Step1.遮蔽参考模型、坯料、下模、上模和浇注件。选择978-7-111-37802-0-Chapter22-328.jpg功能选项卡978-7-111-37802-0-Chapter22-329.jpg区域中的“模具显示”按钮978-7-111-37802-0-Chapter22-330.jpg,系统弹出“遮蔽-取消遮蔽”对话框,在该对话框中按下978-7-111-37802-0-Chapter22-331.jpg按钮,在978-7-111-37802-0-Chapter22-332.jpg列表框中选中四个参考零件、坯料、上模、下模和浇注件,然后单击978-7-111-37802-0-Chapter22-333.jpg按钮。

Step2.遮蔽体积块。在该对话框中按下978-7-111-37802-0-Chapter22-334.jpg按钮,单击下部的“选取全部”按钮978-7-111-37802-0-Chapter22-335.jpg,然后单击978-7-111-37802-0-Chapter22-336.jpg按钮,再单击978-7-111-37802-0-Chapter22-337.jpg按钮。

Stage2.在第一个滑块上创建基准点和基准轴

说明:此创建的基准轴要作为螺纹滑块开模的方向。

Step1.创建图22.35所示的基准点APNT0。

(1)单击978-7-111-37802-0-Chapter22-338.jpg功能选项卡978-7-111-37802-0-Chapter22-339.jpg区域中的“创建基准点”按钮978-7-111-37802-0-Chapter22-340.jpg

(2)选取图22.35所示的边线。

(3)在“基准点”对话框中,先选择基准点的定位方式978-7-111-37802-0-Chapter22-341.jpg,然后在左边的文本框中输入基准点的定位数值(比率系数)0.5。

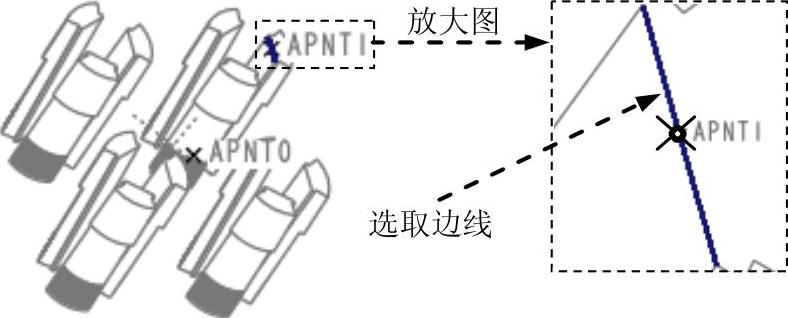

Step2.创建图22.36所示的基准点APNT1。

(1)在“基准点”对话框中单击978-7-111-37802-0-Chapter22-342.jpg命令。

(2)在“基准点”对话框中,先选择基准点的定位方式978-7-111-37802-0-Chapter22-343.jpg,然后在左边的文本框中输入基准点的定位数值(比率系数)0.5。

(3)在“基准点”对话框中单击978-7-111-37802-0-Chapter22-344.jpg按钮。


图22.35 基准点APNTO


图22.36 基准点2

Step3.创建基准轴,操作过程如下:

(1)单击978-7-111-37802-0-Chapter22-347.jpg功能选项卡978-7-111-37802-0-Chapter22-348.jpg区域中“创建基准轴”按钮978-7-111-37802-0-Chapter22-349.jpg

(2)按住Ctrl键,选取Step1创建的基准点APNT0和Step2创建的基准点APNT1。

(3)在“基准轴”对话框中单击978-7-111-37802-0-Chapter22-350.jpg按钮。

Stage3.参考Stage2,在第二个滑块上创建基准点和基准轴

Stage4.参考Stage2,在第三个滑块上创建基准点和基准轴

Stage5.参考Stage2,在第四个滑块上创建基准点和基准轴

Stage6.参考Stage2,在第五个滑块上创建基准点和基准轴

Stage7.参考Stage2,在第六个滑块上创建基准点和基准轴

Stage8.参考Stage2,在第七个滑块上创建基准点和基准轴

Stage9.参考Stage2,在第八个滑块上创建基准点和基准轴

Stage10.参考Stage2,在第九个滑块上创建基准点和基准轴

Stage11.参考Stage2,在第十个滑块上创建基准点和基准轴

Stage12.参考Stage2,在第十一个滑块上创建基准点和基准轴

Stage13.参考Stage2,在第十二个滑块上创建基准点和基准轴

Stage14.将上模、下模和浇注件取消遮蔽

Step1.选择978-7-111-37802-0-Chapter22-351.jpg功能选项卡978-7-111-37802-0-Chapter22-352.jpg区域中的“模具显示”按钮978-7-111-37802-0-Chapter22-353.jpg,系统弹出“遮蔽-取消遮蔽”对话框。

Step2.单击978-7-111-37802-0-Chapter22-354.jpg按钮,按住Ctrl键,选取上模、下模和浇注件,再单击978-7-111-37802-0-Chapter22-355.jpg按钮。

Step3.单击对话框下部的978-7-111-37802-0-Chapter22-356.jpg按钮,完成操作。

Stage15.开模步骤1:移动上模

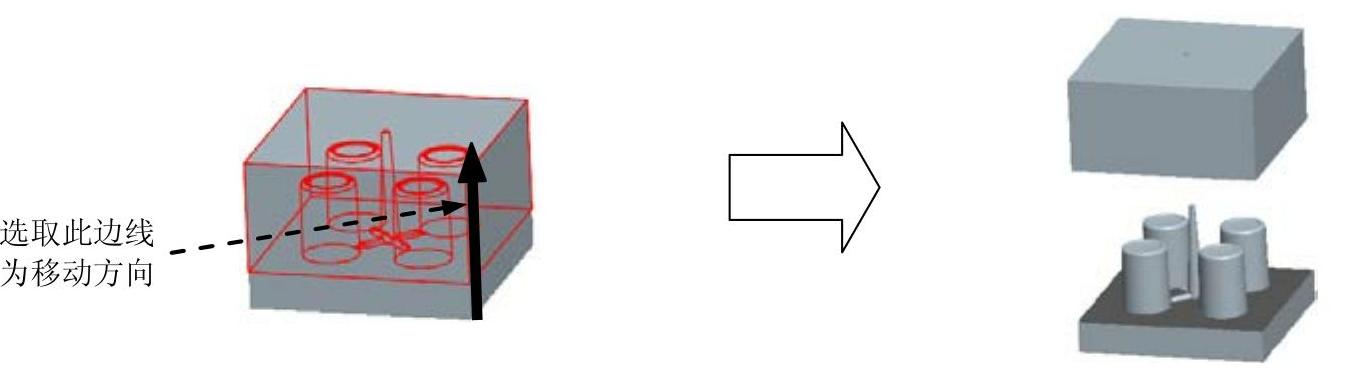

在模型中选取要移动的上模零件,选取图22.37所示的边线为移动方向,然后在系统的提示下,输入要移动的距离值150,移出后的状态如图22.37所示。


图22.37 移动上模

Stage16.开模步骤2:移动浇注件

在模型中选取要移动的浇注件,选取图22.38所示的边线为移动方向,输入要移动的距离值60,结果如图22.38所示。


图22.38 移动浇注件

Stage17.开模步骤3:移动滑块

Step1.在模型中选取要移动的滑块1,选取在滑块1上创建的基准轴为移动参考,方向如图22.39所示。输入要移动的距离值30,完成滑块1的开模动作。

Step2.参考Step1,将其他的11个滑块移动,完成滑块移动,如图22.39所示。

说明:12个滑块作为一个开模步骤。


图22.39 移动滑块

Step3.保存设计结果。单击978-7-111-37802-0-Chapter22-360.jpg功能选项卡中的978-7-111-37802-0-Chapter22-361.jpg区域的978-7-111-37802-0-Chapter22-362.jpg按钮,在系统弹出的下拉菜单中单击978-7-111-37802-0-Chapter22-363.jpg按钮,选择下拉菜单978-7-111-37802-0-Chapter22-364.jpg命令。

免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。

我要反馈
