模具设计实例：带滑块设计技巧

在图13.1所示的模具设计中，零件的侧面有缺口，这样在模具中必须设计滑块方能顺利脱模。另外，主分型面将采用“阴影法”来进行设计，通过对本实例的学习，读者会对“阴影法”设计分型面有进一步的认识。

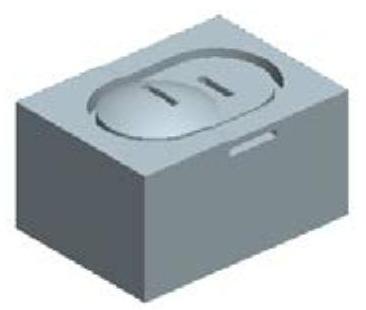

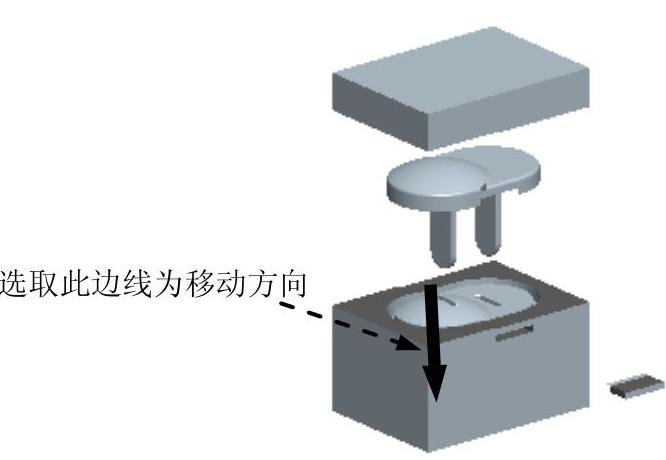

图13.1 带滑块的模具设计

Task1.新建一个模具制造模型文件，进入模具模块

Step1.将工作目录设置至D：\creo1.6\work\ch13。

Step2.新建一个模具型腔文件，命名为cork_2_mold；选取模板。

Task2.建立模具模型

在开始设计一个模具前，应先创建一个“模具模型”，模具模型包括参考模型（RefModel）和坯料（Workpiece），如图13.2所示。

Stage1.引入参考模型

Step1.单击功能选项卡区域中的“小三角”按钮，然后在系统弹出的列表中选择命令，系统弹出“打开”对话框。

Step2.在“打开”对话框中选取三维零件模型cork_2.prt作为参考零件模型，然后单击按钮。

Step3.定义约束参考模型的放置位置。

（1）指定第一个约束。在操控板中单击按钮，在“放置”界面的“约束类型”下拉列表中选择，选取参考件的RIGHT基准平面为元件参考，选取装配体的MAIN_PARTING_PLN基准平面为组件参考，单击按钮。

（2）指定第二个约束。单击字符，在“约束类型”下拉列表中选择，选取参考件的TOP基准平面为元件参考，选取装配体的MOLD_RIGHT基准平面为组件参考。

（3）指定第三个约束。单击字符，在“约束类型”下拉列表中选择，选取参考件的FRONT基准平面为元件参考，选取装配体的MOLD_FRONT基准平面为组件参考。

（4）至此，约束定义完成，在操控板中单击按钮，系统自动弹出“创建参考模型”对话框，单击按钮，完成后的结果如图13.3所示。

说明：在此进行参考模型的定位约束就是为了定义模具的开模方向。

Stage2.创建坯料

Step1.单击功能选项卡区域中的“小三角”按钮，然后在系统弹出的列表中选择命令，系统弹出“元件创建”对话框。

Step2.在系统弹出“元件创建”对话框中，在区域选中单选项，在区域选中单选项，在文本框中，输入坯料的名称wp，然后单击按钮。

Step3.在系统弹出的“创建选项”对话框中，选中单选项，然后单击按钮。

Step4.创建坯料特征。

（1）选择命令。单击功能选项卡区域中的按钮。

（2）创建实体拉伸特征。

① 选取拉伸类型。在出现的操控板中，确认“实体”类型按钮被按下。

② 定义草绘截面放置属性。在绘图区右击，从系统弹出的快捷菜单中选择命令。然后选择MOLD_FRONT基准平面作为草绘平面，草绘平面的参考平面为MOLD_RIGHT基准平面，方位为，单击按钮，系统至此进入截面草绘环境。

③ 进入截面草绘环境后，选取MAIN_PARTING_PLN基准平面和MOLD_RIGHT基准平面为草绘参考，然后绘制图13.4所示的截面草图；完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮。

④ 选取深度类型并输入深度值。在操控板中，选取深度类型（即“对称”），再在深度文本框中输入深度值22.0，并按回车键。

⑤ 单击按钮。完成特征的创建。

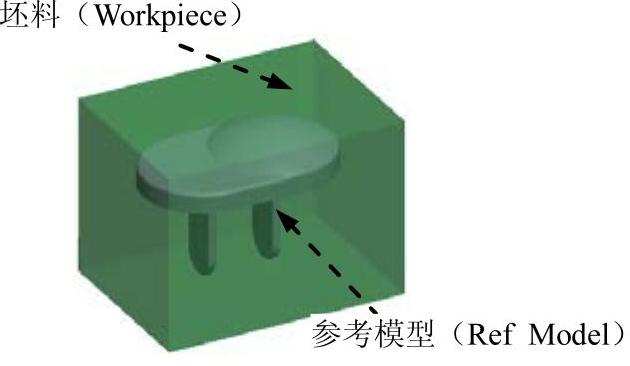

图13.2 参考模型和坯料

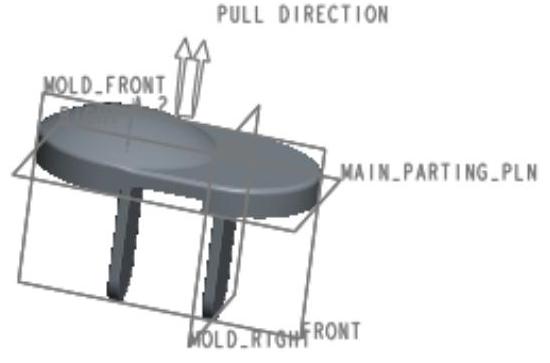

图13.3 参考件组装完成后

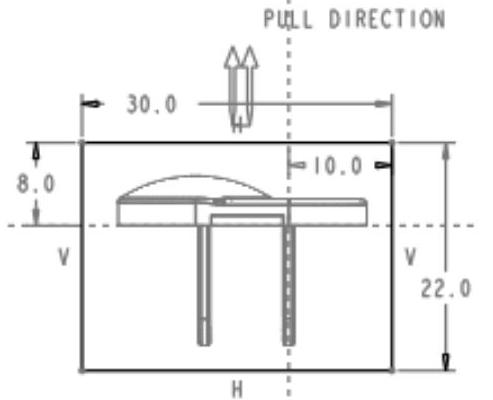

图13.4 截面草图

Task3.设置收缩率

将参考模型收缩率设置为0.006。

Task4.建立浇道系统

在模具坯料中应创建注道（Sprue）和浇口（Gate），这里省略。

Task5.创建模具分型曲面

Stage1.定义主分型面

下面将创建模具的主分型面，以分离模具的上模型腔和下模型腔，其操作过程如下：

Step1.单击功能选项卡区域中的“分型面”按钮。系统弹出的“分型面”功能选项卡。

Step2.在系统弹出的”分型面”功能选项卡中的区域单击“属性”按钮，在“属性”对话框中，输入分型面名称main_ps，单击按钮。

Step3.通过“阴影曲面”的方法创建主分型面。

（1）单击功能选项卡中的按钮，在系统弹出的快捷菜单中单击按钮。系统弹出“阴影曲面”对话框。

（2）定义光线投影的方向。在“阴影曲面”对话框中双击元素，系统弹出菜单，用户可进行下面的操作来定义光线投影的方向。

① 在菜单中选择命令（系统默认选取该命令）。

② 在系统的提示下，选取图13.5所示的坯料表面。

③ 选择命令，确认图13.5中的箭头方向为光线投影的方向。

（3）在“阴影曲面”对话框中单击按钮。

Step4.着色显示所创建的分型面。

（1）单击功能选项卡区域中的“着色”按钮。

（2）系统自动将刚创建的分型面main_ps着色，着色后的分型曲面如图13.6所示。

（3）在菜单中选择命令。

Step5.在“分型面”选项卡中，单击“确定”按钮，完成主分型面的创建。

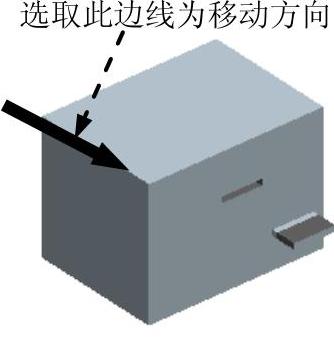

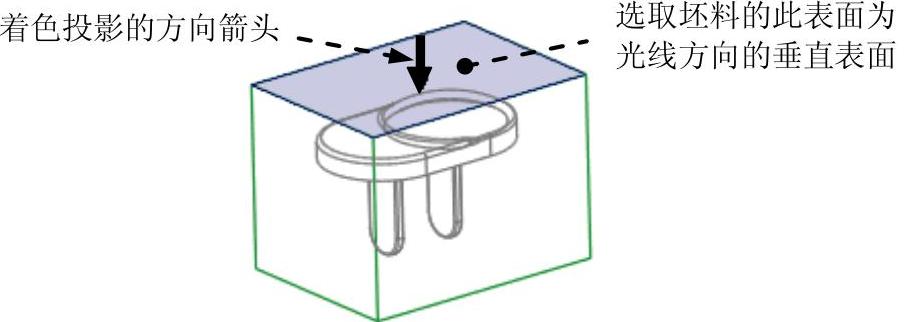

图13.5 定义光线投影的方向

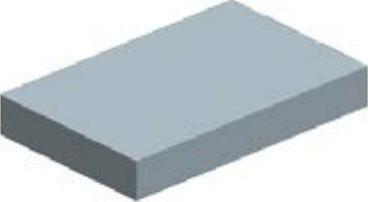

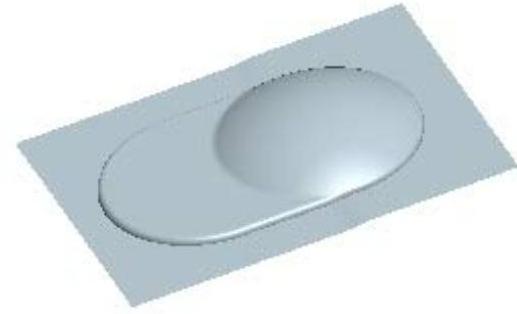

图13.6 着色显示分型面

Stage2.定义滑块分型曲面

下面创建模具的滑块分型面（图13.7），其操作过程如下：

Step1.遮蔽坯料和分型曲面。

Step2.单击功能选项卡区域中的“分型面”按钮按钮，系统弹出“分型面”选项卡。

Step3.在系统弹出的“分型面”操控板中的区域单击“属性”按钮，在“属性”对话框中，输入分型面名称slide_ps，单击按钮。

Step4.通过“拉伸”的方法建立图13.8所示的拉伸曲面。

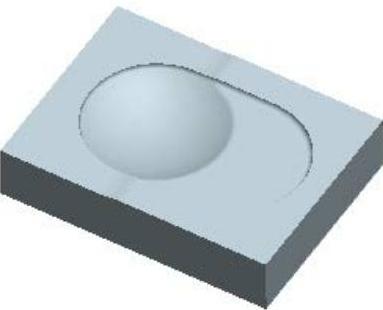

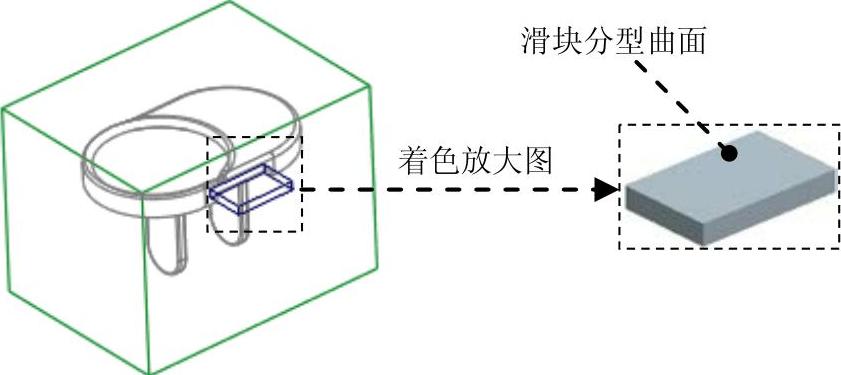

图13.7 创建滑块分型曲面

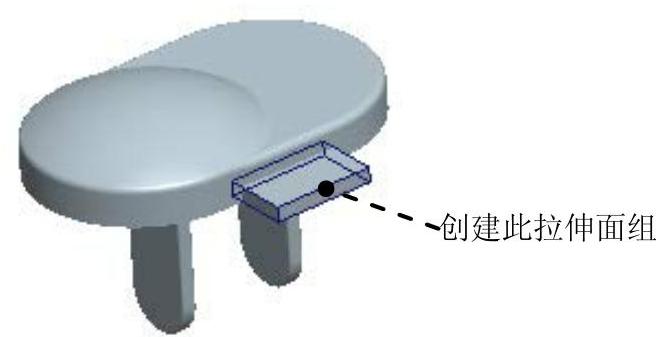

图13.8 创建拉伸面组

（1）单击功能选项卡区域中的按钮，此时系统弹出“拉伸”选项卡。(www.daowen.com)

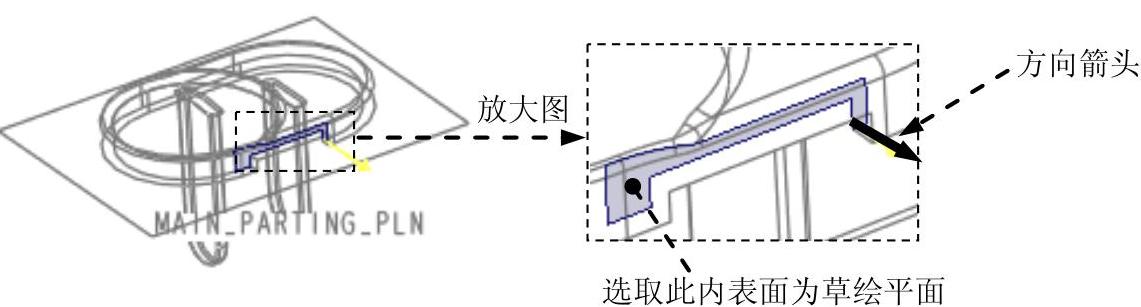

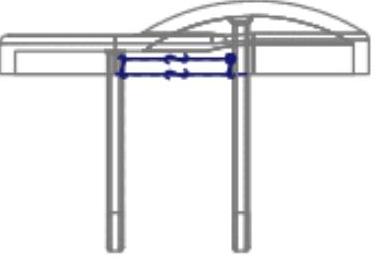

（2）定义草绘截面放置属性。右击，从系统弹出的菜单中选择命令；在系统的提示下，采用“列表选取”的方法，选取图13.9所示的内表面为草绘平面，接受图13.9中默认的箭头方向为草绘视图方向，然后选取图13.9所示的MAIN_PARTING_PLN基准平面为参考平面，方向为。单击按钮，至此系统进入截面草绘环境。
