方法简介:

下面以图11.2所示的模具为例,说明采用阴影法设计分型面的操作过程。图11.2为微波炉开关旋钮(MICRO-OVEN_SWITCH)的模具开模图。

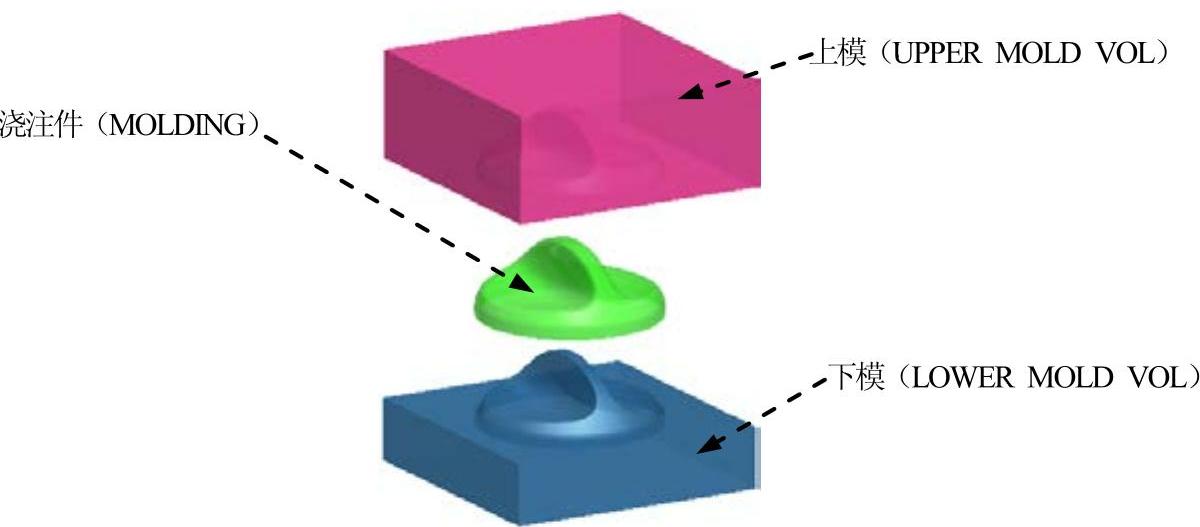

图11.2 创建方法一

Task1.新建一个模具制造模型文件

Step1.将工作目录设置至D:\creo1.6\work\ch11。

Step2.新建一个模具型腔文件,命名为micro-oven_switch_mold;选取978-7-111-37802-0-Chapter11-3.jpg模板。

Task2.建立模具模型

Stage1.引入参考模型

Step1.单击978-7-111-37802-0-Chapter11-4.jpg功能选项卡978-7-111-37802-0-Chapter11-5.jpg区域978-7-111-37802-0-Chapter11-6.jpg中的“小三角”按钮978-7-111-37802-0-Chapter11-7.jpg,然后在系统弹出的列表中选择978-7-111-37802-0-Chapter11-8.jpg命令,系统弹出“打开”对话框。

Step2.在“打开”对话框中选取三维零件模型micro-oven_switch.prt作为参考零件模型,然后单击978-7-111-37802-0-Chapter11-9.jpg按钮。

Step3.系统弹出“元件放置”操控板,在“约束”类型下拉列表中选择978-7-111-37802-0-Chapter11-10.jpg选项,将参考模型按默认放置,再在操控板中单击978-7-111-37802-0-Chapter11-11.jpg按钮。

Step4.在“创建参考模型”对话框中选中978-7-111-37802-0-Chapter11-12.jpg单选项,然后在978-7-111-37802-0-Chapter11-13.jpg区域的978-7-111-37802-0-Chapter11-14.jpg文本框中接受系统给出默认的参考模型名称,单击978-7-111-37802-0-Chapter11-15.jpg按钮。

Stage2.创建坯料

手动创建图11.3所示的坯料,操作步骤如下:

Step1.单击978-7-111-37802-0-Chapter11-16.jpg功能选项卡978-7-111-37802-0-Chapter11-17.jpg区域978-7-111-37802-0-Chapter11-18.jpg中的“小三角”按钮978-7-111-37802-0-Chapter11-19.jpg,然后在系统弹出的列表中选择978-7-111-37802-0-Chapter11-20.jpg命令,系统弹出“元件创建”对话框。

Step2.在系统弹出的“元件创建”对话框中,在978-7-111-37802-0-Chapter11-21.jpg区域选中978-7-111-37802-0-Chapter11-22.jpg单选项,在978-7-111-37802-0-Chapter11-23.jpg区域选中978-7-111-37802-0-Chapter11-24.jpg单选项,在978-7-111-37802-0-Chapter11-25.jpg文本框中输入元件的名称wp;单击978-7-111-37802-0-Chapter11-26.jpg按钮。

Step3.在系统弹出的“创建选项”对话框中选中978-7-111-37802-0-Chapter11-27.jpg单选项,然后单击978-7-111-37802-0-Chapter11-28.jpg按钮。

Step4.创建坯料特征。

(1)选择命令。单击978-7-111-37802-0-Chapter11-29.jpg功能选项卡978-7-111-37802-0-Chapter11-30.jpg区域中的978-7-111-37802-0-Chapter11-31.jpg按钮。

(2)创建实体拉伸特征。

① 选取拉伸类型。在出现的操控板中,确认“实体”类型按钮978-7-111-37802-0-Chapter11-32.jpg被按下。

② 定义草绘截面放置属性。在绘图区中右击,从系统弹出的快捷菜单中,选择978-7-111-37802-0-Chapter11-33.jpg命令。选择MAIN_PARTING_PLN基准平面作为草绘平面,草绘平面的参考平面为MOLD_RIGHT基准平面,方位为978-7-111-37802-0-Chapter11-34.jpg,单击978-7-111-37802-0-Chapter11-35.jpg按钮,至此系统进入截面草绘环境

③ 绘制截面草图。进入截面草绘环境后,选取MOLD_RIGHT基准平面和MOLD_FRONT基准平面为草绘参考,截面草图如图11.4所示;完成特征截面的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-37802-0-Chapter11-36.jpg

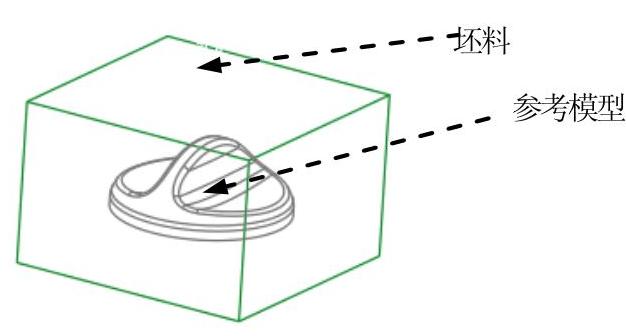

图11.3 模具模型

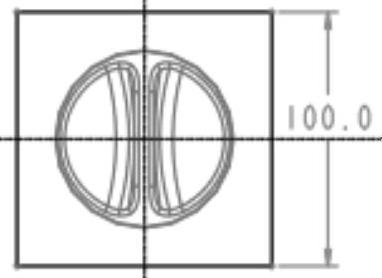

图11.4 截面草图

④ 选取深度类型并输入深度值。在操控板中单击978-7-111-37802-0-Chapter11-39.jpg按钮,从系统弹出的界面中选取978-7-111-37802-0-Chapter11-40.jpg的深度类型978-7-111-37802-0-Chapter11-41.jpg,再在深度文本框中输入深度值45.0,并按回车键;然后选取978-7-111-37802-0-Chapter11-42.jpg的深度类型978-7-111-37802-0-Chapter11-43.jpg,再在深度文本框中输入深度值20.0,并按回车键。

⑤ 完成特征。在978-7-111-37802-0-Chapter11-44.jpg操控板中单击978-7-111-37802-0-Chapter11-45.jpg按钮。完成特征的创建。

Task3.设置收缩率

将参考模型收缩率设置为0.006。

Task4.用阴影法创建分型面

下面将创建图11.5所示的分型面,以分离模具的上模型腔和下模型腔。

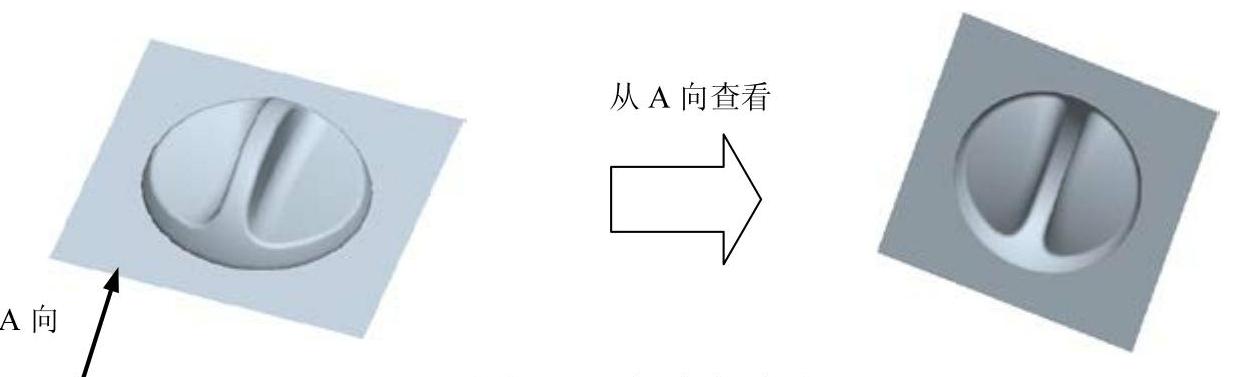

图11.5 创建分型面

Step1.单击978-7-111-37802-0-Chapter11-47.jpg功能选项卡978-7-111-37802-0-Chapter11-48.jpg区域中的“分型面”按钮978-7-111-37802-0-Chapter11-49.jpg。系统弹出“分型面”功能选项卡。

Step2.在系统弹出的”分型面”功能选项卡中的978-7-111-37802-0-Chapter11-50.jpg区域单击“属性”按钮978-7-111-37802-0-Chapter11-51.jpg,在“属性”对话框中,输入分型面名称MAIN_PT_SURF,单击978-7-111-37802-0-Chapter11-52.jpg按钮。(www.daowen.com)

Step3.单击978-7-111-37802-0-Chapter11-53.jpg功能选项卡中的978-7-111-37802-0-Chapter11-54.jpg按钮,在系统弹出的快捷菜单中单击978-7-111-37802-0-Chapter11-55.jpg按钮。系统弹出“阴影曲面”对话框。

Step4.定义光线投影的方向。如果用户已定义了模型的“拖动方向”,则默认的光线投影方向自动为“拖动方向”的相反方向;如果没有定义模型的“拖动方向”,则系统自动弹出图11.6所示的978-7-111-37802-0-Chapter11-56.jpg菜单,用户可进行下面的操作来定义光线投影的方向。

(1)在978-7-111-37802-0-Chapter11-57.jpg菜单中选择978-7-111-37802-0-Chapter11-58.jpg命令(系统默认选取该命令)。

(2)在系统978-7-111-37802-0-Chapter11-59.jpg的提示下,选取图11.7所示的坯料表面。

(3)选择978-7-111-37802-0-Chapter11-60.jpg命令,确认图11.7中的箭头方向为光线投影的方向。

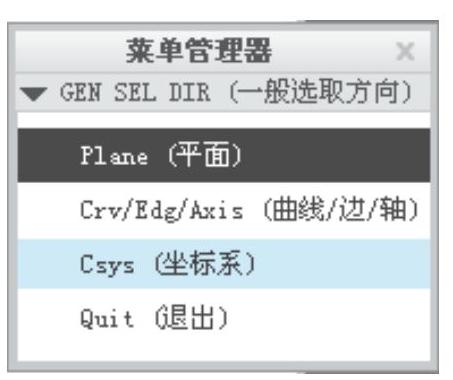

图11.6 “选取方向”菜单

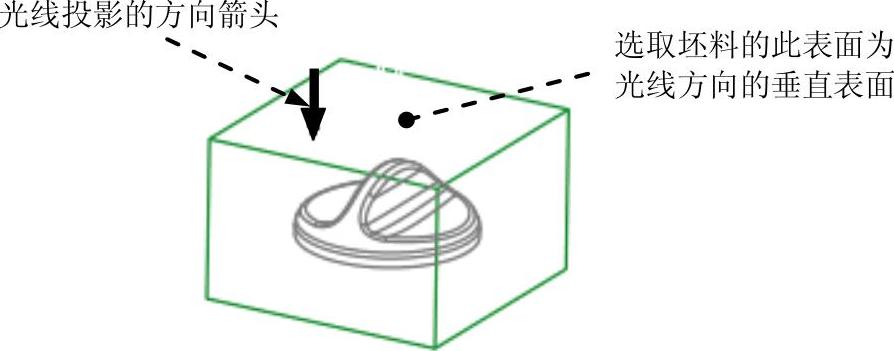

图11.7 定义光线投影的方向

Step5.单击“阴影曲面”对话框中的978-7-111-37802-0-Chapter11-63.jpg按钮,预览所创建的分型面,然后单击978-7-111-37802-0-Chapter11-64.jpg按钮完成操作。

Step6.在“分型面”选项卡中,单击“确定”按钮978-7-111-37802-0-Chapter11-65.jpg,完成分型面的创建。

Task5.用分型面创建上下两个体积块

Step1.选择978-7-111-37802-0-Chapter11-66.jpg功能选项卡978-7-111-37802-0-Chapter11-67.jpg区域中的按钮978-7-111-37802-0-Chapter11-68.jpg命令(即用“分割”的方法构建体积块)。

Step2.在系统弹出的978-7-111-37802-0-Chapter11-69.jpg菜单中,选择978-7-111-37802-0-Chapter11-70.jpg978-7-111-37802-0-Chapter11-71.jpg命令,此时系统弹出“分割”信息对话框和“选择”对话框。

Step3.在系统978-7-111-37802-0-Chapter11-72.jpg的提示下,选取MAIN_PT_SURF分型面,然后单击“选择”对话框中的978-7-111-37802-0-Chapter11-73.jpg按钮。

Step4.单击“分割”信息对话框中的978-7-111-37802-0-Chapter11-74.jpg按钮。

Step5.系统弹出“属性”对话框,在该对话框中单击978-7-111-37802-0-Chapter11-75.jpg按钮,着色后的体积块如图11.8所示。然后在对话框中输入名称LOWER_MOLD_VOL,单击978-7-111-37802-0-Chapter11-76.jpg按钮。

Step6.系统弹出“属性”对话框,在该对话框中单击978-7-111-37802-0-Chapter11-77.jpg按钮,着色后的体积块如图11.9所示。然后在对话框中输入名称UPPER_MOLD_VOL,单击978-7-111-37802-0-Chapter11-78.jpg按钮。

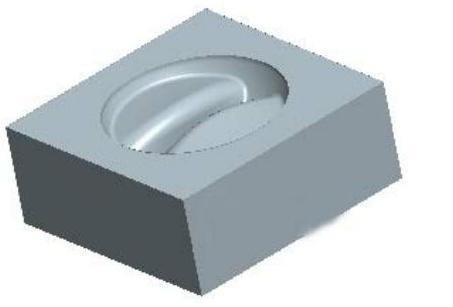

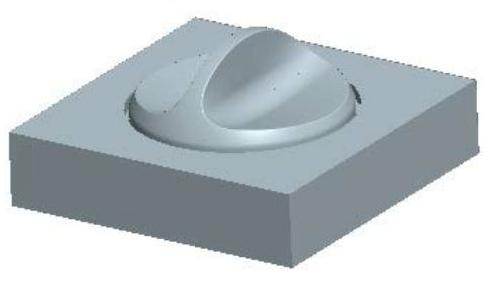

图11.8 着色后的下半部分体积块


图11.9 着色后的上半部分体积块

Task6.抽取模具元件及生成浇注件

将浇注件的名称命名为micro-oven_switch_molding。

Task7.定义开模动作

Stage1.遮蔽参考零件、坯料和分型面

Stage2.开模步骤1:移动上模

Step1.选择978-7-111-37802-0-Chapter11-81.jpg功能选项卡978-7-111-37802-0-Chapter11-82.jpg区域中的按钮“模具开模”命令978-7-111-37802-0-Chapter11-83.jpg。在978-7-111-37802-0-Chapter11-84.jpg菜单中选择978-7-111-37802-0-Chapter11-85.jpg命令。在“定义间距”菜单中选择978-7-111-37802-0-Chapter11-86.jpg命令。系统弹出“选择”对话框。

Step2.在系统978-7-111-37802-0-Chapter11-87.jpg的提示下,选取上模,并单击“选择”对话框中的978-7-111-37802-0-Chapter11-88.jpg按钮。

Step3.在系统978-7-111-37802-0-Chapter11-89.jpg的提示下,选取图11.10所示的边线,然后在978-7-111-37802-0-Chapter11-90.jpg的提示下,输入上模的移动距离值50,按回车键。

Step4.在978-7-111-37802-0-Chapter11-91.jpg菜单中选择978-7-111-37802-0-Chapter11-92.jpg命令。移出后的上模如图11.10所示。

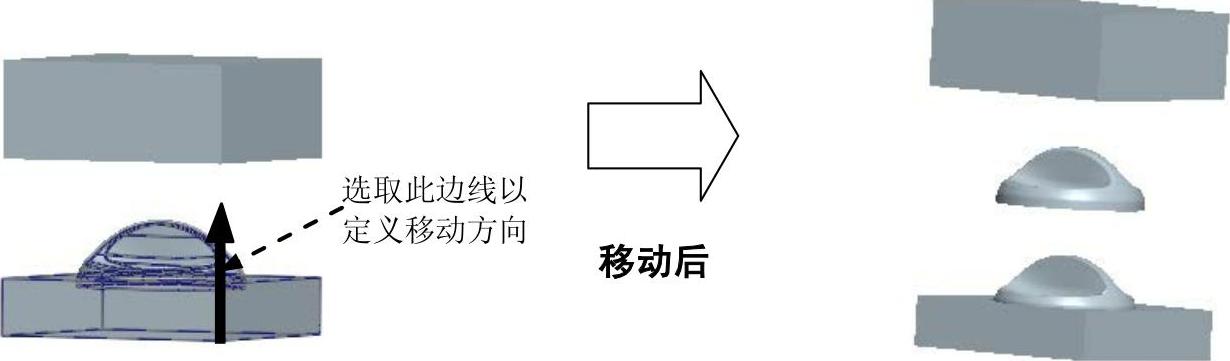

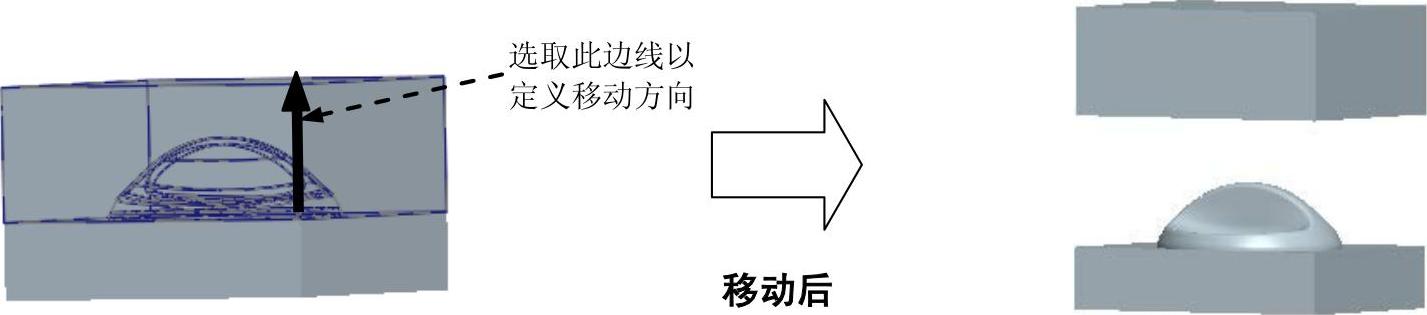

图11.10 移动上模

Stage3.开模步骤2:移动下模

参考开模步骤1的操作方法,选取下模,选取图11.11所示的边线来定义移动方向,输入下模的移动距离值-50,按回车键。选择978-7-111-37802-0-Chapter11-94.jpg命令,完成下模的开模动作。


图11.11 移动下模
