（一）显极式转子匝间短路检查方法

（1）试验接线如图10-10所示。

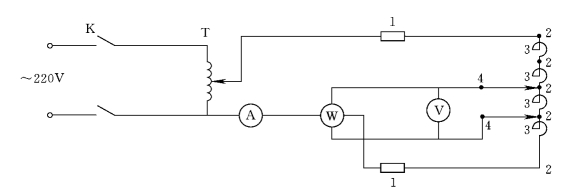

图10-10　测量显极式转子线圈的每个磁级线圈的交流阻抗接线图

1—转子滑环；2—每个磁极线圈的连接头；3—每个磁极线圈；4—测量电压的探针；K—电源开关；T—自耦调压器；—交流电流表0.5级；—交流电压表0.5级；—功率表0.5级

（2）对显极式转子，用测量每个磁极线圈的直流电阻、交流阻抗和功率来综合分析判断磁极线圈有无匝间短路。

（3）测量转子线圈的交流阻抗时，施加的交流电压不超过转子线圈的额定电压，一般按或U～=U-（U-为转子额定电压）选择。

（4）若测量结果中，每对磁极线圈的交流阻抗、功率、直流电阻值几乎相等，说明该台转子线圈没有匝间短路；若每对磁极线圈的交流阻抗、功率、直流电阻差别较大，说明该台转子线圈存在匝间短路，应进一步查明原因。

（二）交流阻抗法测量隐极式转子匝间短路

交流阻抗法是隐极式转子匝间短路检查的常用方法，试验接线如图10-11所示。

若转子线圈存在匝间短路时，由于总的线圈匝数减少，则交流阻抗随之减少。

（1）转子线圈的交流阻抗可在静态和动态下测量，静态又分为在静子膛内和静子膛外测量。

（2）在测量前，要用调压器升压降压几次，去除剩磁，以免铁芯磁滞作用影响测量结果。

（3）在动态下测量交流阻抗，一般在发电机大修停机和开机断开转子励磁的时候进行。测量时将转子滑环炭刷抬起，用绝缘棒两根，将交流电源通入转子滑环如图10-11所示。(www.daowen.com)

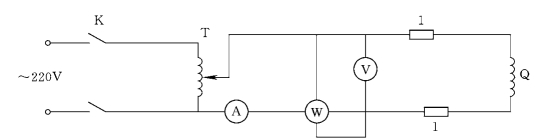

图10-11　隐极式转子线圈测量交流阻抗接线图

1—转子滑环；Q—转子线圈；K—电源开关；T—自耦调压器；—交流电流表0.5级；—交流电压表0.5级；—功率表0.5级

（4）施加的交流电压最多不超过转子的额定电压值。

（5）测量并比较不同转速下的交流阻抗，可初步判断转子在运行状态下有无匝间短路。

表10-2是一台6.3kV、12.5MW水轮发电机转子在动态下测到的转子线圈的交流阻抗。

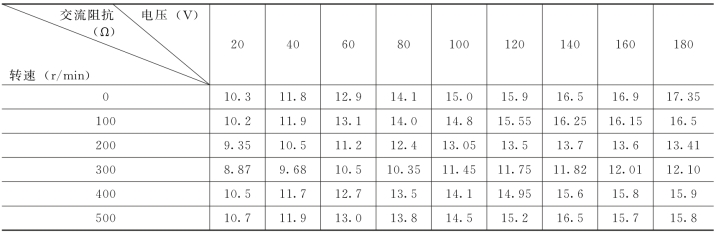

表10-2　一台12.5MW水轮发电机在动态下测量转子线圈交流阻抗

从表10-2记录看出，该台机组的转子绕组在180V动态下比静态下的交流阻抗下降4.7%～29.4%，当转速为500r/min时，下降更多。这说明转子绕组在动态下有匝间短路，并以500r/min转速时为严重。

表10-3是一台显极式7.5MW水轮发电机，额定转速750r/min，四对磁极，转子额定电压88V，在大修时交流阻抗记录。

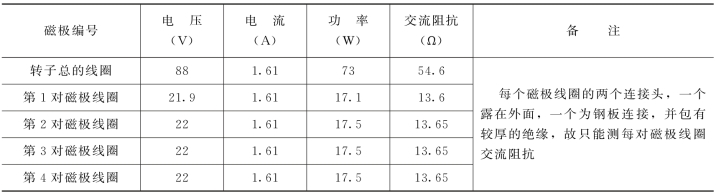

表10-3　显极式转子线圈交流阻抗测量记录（转子在膛内）

从表10-3看出，每对磁极线圈的交流阻抗、功率、直流电阻值，几乎相等，说明该台转子线圈没有匝间短路。
