发电机短路特性试验详解

(一)目的和意义

电机的短路特性曲线,是指发电机在额定转速下,当定子电压为零时,定子的短路电流Ik与转子的励磁电流il之间的关系曲线。由于此时发电机的磁路处于不饱和状态,所示短路曲线是一条直线,如图10-8所示。

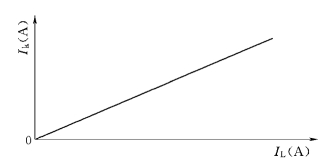

图10-8 发电机的短路特性曲线

短路特性曲线录制可以检查定子三相电流的对称性和结合空载特性曲线可以决定电机参数和主要特性。

(二)短路特性试验步骤

1.短路特性试验原理接线

短路特性试验原理接线如图10-9所示。

图10-9 发电机的短路特性试验接线图

LQQ—励磁机励磁绕组;LQ—发电机励磁绕组;FL—直流分流器(75mV,0.2级);—直流毫伏表(0~75mV,0.5级);RF—发电机灭磁电阻;Rn—励磁电阻(励磁变阻器);F—发电机定子;LH—电流互感器0.5级;—交流电流表0.5级;DL—发电机出口断路器

2.试验步骤

(1)在发电机出口或出口断路器外侧,将定子绕组三相对称性短路。按图10-9接线分别在定子回路接入三相交流电流表,将励磁电阻Rn调至最大位置。

(2)投入过流保护装置,使其作用于信号。

(3)起动发电机至额定转速,并保持不变,合上励磁开关MK。如果三相短路在出口断路器外侧时,必须同时合上断路器。(www.daowen.com)

(4)调节励磁,每隔定子额定电流的15%~20%记录一次表计值,使定子电流达到额定值为止。然后逐步减少励磁电流至零值,录制三相短路特性数据。

(三)注意事项

(1)三相短路线,应尽量装在靠近发电机引出端,且要在发电机出口断路器内侧与电流互感器之间,以免在试验中,出口断路器断开,引起电机过电压损坏绝缘。如果将短路线装在出口断路器外侧,合上断路器,并将操作机构锁住。

(2)三相短路线应尽量采用铜排,同时要有足够的容量,定子绕组必须对称短路,连接必须良好,防止连接不良过热损坏设备。

(3)试验时,应断开断路器操作回路和保护回路,或只作用于信号。

(4)在试验中,当励磁电流升至15%~20%时,应检查三相电流的对称性。如不平衡,应立即断开励磁开关,查明原因。如经事先核对,确认定子三相短路电流相差很小时,试验可只接一块电流表测量。

(5)调节励磁电流时应缓慢进行,调到某一数值,待指针稳定后,对各表计同时读数。

(6)在调节励磁电流下降过程中,可按上升各点进行读数记录。

(7)试验时为校对盘上表计的准确度,应同时记录配电盘仪表读数。

(四)试验结果分析

(1)将各仪表读数换算至实际值,其中定子电流取三相的平均值。

(2)按上述数据绘制短路特性曲线,该曲线应是通过坐标原点的一根直线。

(3)将所得曲线与出厂数据或历年的数据比较,其差值应在允许的范围内。若曲线有明显降低,则说明转子绕组可能有层间短路。

(4)若差值较大时,应进一步对定、转子的直流电阻、匝间绝缘和绕组的接线做检查,并找出是否有短路故障。
