发电机直流泄漏测试和耐压试验

(一)发电机直流泄漏及直流耐压的目的和意义

直流泄漏及直流耐压试验在原理上同用摇表测量绝缘电阻相同,只是直流耐压是对绝缘施加较高的直流电压,通过一只微安表测量泄漏电流以观察被试物的绝缘好坏。直流耐压试验可有效地检出定子绕组端部的绝缘缺陷。

(1)在直流泄漏和直流耐压的试验过程中,可以从电压和电流的对应关系中观察绝缘状态,在大多数情况下,可以在绝缘尚未击穿前就能发现或找出缺陷。

(2)直流试验时,对发电机定子绕组绝缘是按照电阻分布的,电压与电流一般成直线关系,符合欧姆定律。因而能较交流耐压更有效地发现端部缺陷和间隙性缺陷。

(3)直流耐压试验击穿时对绝缘的损伤程度较小,所需的试验设备容量较小。

(二)直流泄漏及直流耐压的接线

1.发电机定子绕组直流泄漏及直流耐压的试验接线(图10-3)。

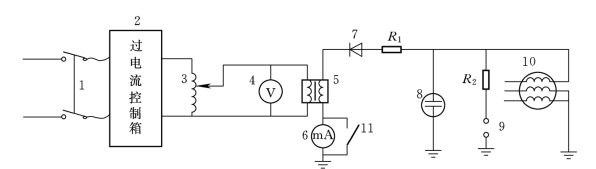

图10-3 发电机定子绕组直流耐压试验接线图

1—刀闸;2—过电流控制箱;3—自耦调压器;4—电压表;5—高压试验变压器;6—直流微安表0.5级;7—高压硅堆;8—高压静电电压表1.5级;9—保护铜球;10—发电机;11—单极刀闸;R1—限流电阻;R2—铜球保护电阻

2.试验方法

(1)一般试验接线,是由自耦调压器、试验变压器、高压硅堆和测量表计组成半波整流线路或倍压半波整流线路。根据直流微安表在试验回路中所处的位置不同,分为直流微安表接在高压侧接线和直流微安表接在低压侧接线。

(2)直流微安表接在高压侧,对地绝缘,不受高压对地杂散电流的影响,测量的泄漏电流较准确,但微安表及从微安表至被试品的引线应加屏蔽。微安表处于高压接线,给读数及切换量程带来不便,一般采用光控微安表或自动换档微安表进行测量;微安表处于低压侧接线,由于微安表处于低压,具有读数安全和切换量程方便的优点。

(3)接线检查无误后,接通交流电源,调节自耦调压器逐步升压至高压,试验变压器的输出电压,经高压硅堆整流后变成直流电压加在被试发电机的定子绕组上。

(4)记录在不同的试验电压0.5Ue、1.0Ue、1.5Ue、2.0Ue(预试)、2.5Ue(大修)、3.0Ue(新机)时,分段加压每阶段停留时间为1min,泄漏电流随加压时间变化的数值。

(5)直流高压的测量。测量直流高压必须用不低于1.5级的表计,如1.5级的静电电压表(或分压器)。当试验电源为正弦波时,可根据试验变压器的变比,将低压侧电压的有效值折算到高压侧的有效值,然后将其有效值乘,即为被测的直流电压。

(三)直流泄漏电流及直流耐压试验结果的分析判断

(1)非线性系数Ku1。直流耐压试验时,每分段电压取0.5Ue为宜,整个试验电压分段最好不少于四段,每段停留1min读取泄漏电流,各段升压速度应相等。绘制泄漏电流与电压的关系曲线,即:

Ix=f(Us)

式中 Ix——泄漏电流,μA;

Us——试验电压,V。

试验过程中,如泄漏电流过大,必须中止试验,找出原因,并计算非线性系数Ku1,即:(www.daowen.com)

式中 Ixmax——最高试验电压时的泄漏电流,μA;

Ixmin——最低试验电压时(0.5Ue)的泄漏电流,μA;

Umax——最高试验电压,V;

Umin——最低试验电压(0.5Ue),V。

对于正常的绝缘,系数Ku1不超过3;受潮或脏污的绝缘,系数Ku1则大于3。但有时候绝缘严重受潮或脏污,系数Ku1反而小于3,这时应对照绝缘电阻值来判断。

(2)泄漏电流随时间的增长而升高,说明有高阻性缺陷和绝缘分层,松弛或潮气浸入绝缘内部。

(3)泄漏电流剧烈摆动。若电压升高到某一阶段,泄漏电流出现剧烈摆动,说明绝缘有断裂性缺陷,大部分在槽口或端部绝缘离地近处,或出线套管有裂纹等部位。

(4)微安表指针突然增大或减小。向增大方向,可能是试验回路或试品出现闪络,或内部断续性放电引起;向减小方向,可能是电源回路电压波动引起。

(5)各相泄漏电流相差过大。各相泄漏电流超过30%,但充电现象还正常,说明其缺陷部位远离铁芯的端部,或套管脏污。

(6)泄漏电流不成比例上升。同一相,相邻阶段电压下,泄漏电流随电压不成比例上升超过20%,表明绝缘受潮或脏污。

(7)充电现象不明显。无充电现象或充电现象不明显,泄漏电流增大,这种现象大多是受潮、严重的脏污或明显贯穿性缺陷等造成的。

(8)三相在同一试验电压下的泄漏电流不平衡系数(Imax-Imin)超过2倍,应查明分析原因,一般在最高试验电压下各相泄漏电流不超过20μA时,泄漏电流不平衡系数可不考虑。

(四)注意事项

(1)高压回路限流电阻的选择原则:应将短路电流限制在二极管(高压硅堆)短时容许电流的范围内,又不致造成过大的压降,并能保证过流继电器可靠动作。当试品击穿时,过流继电器应快速切断电源。

(2)二极管(高压硅堆)工作电压的选择:在半波整流电路中,按不低于最高试验电压的2倍选择。

(3)微安表接在高压侧时,应保持足够的安全距离,防止摇摆倒塌。

(4)试验设备的布置要紧凑,高压连线要短,宜用屏蔽导线;既要安全又便于操作;对地要有足够的距离,接地线应牢固可靠。

(5)在直流耐压时,要注意放电时的安全。由于发电机定子绕组的对地电容很大,当加上很高的直流电压后,其充电电量很大,如果突然放电,将会产生很大的放电电流,容易引起高频振荡电压,对绝缘不利,对操作人员也不安全。因此,应先通过10~20MΩ的电阻对地放电2~3次,然后再挂上接地线充分放电,放电时间应不少于5min。

(6)本图试验接线将微安表接在试验变压器高压绕组末端,此接线在现场杂散电容、电场干扰不大的情况下,试验仍然能满足要求。

(7)试验接线尽量将微安表接在高压端测量泄漏电流,这种接线的优点是测量读数准确,但微安表要有足够的对地绝缘,而且要屏蔽,以免高压电场杂散电流的干扰。
