长期运行的发电机，停机后应在热状态影响下作绝缘试验，据此判断发电机是否有较严重的局部缺陷。

（一）目的和意义

测量发电机绕组绝缘电阻是绝缘性能试验的基本方法之一，通过测量发电机绕组绝缘电阻，可以判断其绝缘有无局部贯穿性缺陷、绝缘老化和受潮现象。如测得的绝缘电阻急剧下降，则说明绝缘受潮、严重老化或有局部贯穿性缺陷。通过该试验，能够了解发电机绕组绝缘的基本情况。

（二）对兆欧表的要求

（1）因为发电机几何尺寸较大，定子绕组绝缘都是夹层复合绝缘，几何电容和吸收电流较大，所以兆欧表要有能满足吸收过程的容量。

（2）要有与发电机额定电压相适应的电压值，特别是容量较大的发电机更为重要。发电机定子绕组绝缘电阻一般采用1000～2500V兆欧表，测量转子和励磁机的绝缘电阻时，采用500～1000V兆欧表。

（3）兆欧表读数范围要大，最好能采用0～1万MΩ以上的兆欧表。

（4）兆欧表要有满足吸收过程的足够容量。

（三）测量方法及步骤

（1）试验接线如图102所示。

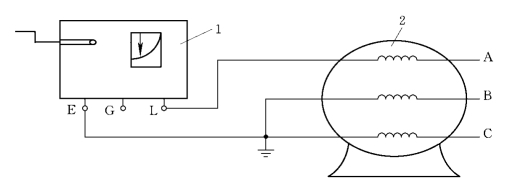

图10-2　发电机定子线圈绝缘电阻测量接线图

1—兆欧表；2—发电机

（2）试验时发电机本身不能带电，断开发电机出口与母线电源的连接，并做好防止突然来电的安全措施。

（3）端口出线必须和外部连接母线以及其他连接设备断开，尽可能避免外部的影响（如拆线有困难，在分析判断时要考虑外部连接部分的影响）。

（4）被测发电机定子绕组相间及相对地要进行充分放电，一般不少于2min。否则所测得的绝缘电阻值将会偏大，而吸收比又会偏小。一般为了准确测得R60/R15值，放电时间需经历5～10min。

（5）测量定子绕组相间、相对地间绝缘电阻时，测量引线应具有足够的绝缘水平，当将火线（“L”端）用绝缘把手接触在被测量绕组的引出端头之前，该绕组头尾两端应用导线短接，消除绕组中间分布电容的影响。其余非被试绕组相应短路并可靠接地。

（6）测量时将兆欧表地线（“E”端）和发电机外壳良好接地，转动兆欧表到额定转速（通常120r/min）后表头指示到“∞”时，再将火线（“L”端）和被测绕组的导体接触。同时记录时间，读取15s、60s的绝缘电阻值。

（7）测量用的导线必须有足够的绝缘水平，摇表的转动速度应尽量保持额定值，而且转速应均匀。

（8）测量完毕，在兆欧表仍保持额定转速下断开火线（“L”端），然后才能停止摇表的转动，以防止绕组电荷对兆欧表反充电而损坏兆欧表。(www.daowen.com)

（四）测量结果的分析判断

（1）发电机定子绕组的绝缘电阻受脏污、潮湿、温度等的影响较大，所以现行有关规程不做硬性规定，而只能与历次测量数据比较，三相数据相互比较，同类型电机进行比较。

（2）有一些经验公式可供参考。绝缘电阻的数值与温度有很大关系，当绕组温度升高时，绝缘电阻下降很快，一般温度每上升10℃，其绝缘电阻就要下降一倍。反之，温度下降10℃，绝缘电阻就要上升一倍。所以，应将所测绝缘电阻值换算到同一温度下进行比较。一般采用75℃为测量绕组绝缘电阻的标准温度。温度换算公式如下：

式中　Ri75——温度在75℃时的绝缘电阻，MΩ；

Rit——温度在t℃时所测得的绝缘电阻值，MΩ；

t——测量时的实际温度，℃。

（3）对于吸收比测量，由于温度的影响，气温条件应在0～40℃范围内测量，目前我国国标规定（GB50150—91，DL/T596—1996），当吸收比

即可认为发电机定子绕组绝缘没有严重受潮，可以不经干燥处理而投入运行。

（4）对发电机定子绕组绝缘电阻的最低要求，可用下式估算，即：

式中　Ri75——75℃时发电机定子绕组一相对其他两相及外壳之间在60s时的绝缘电阻值，MΩ；

Pe——发电机的额定容量，kVA；

UL——发电机定子绕组电压，V。

对于1MW及以下的发电机，在75℃下的最低绝缘电阻值约为1MΩ/kV。

（五）发电机转子绕组绝缘电阻测量

因为发电机转子绕组的额定电压都在500V以下，所以应用500～1000V兆欧表测量试验。在发电机转子静止状态下，将炭刷提起，再将兆欧表的火线接于转子滑环上，地线接于转子轴上（不宜接在机座或电机外壳上）。测量前后必须将两滑环短路接地充分放电。

发电机转子绕组绝缘电阻值，应以电压等级来考虑，一般在工作温度下每千伏取1MΩ，由于转子绕组电压一般都低于500V，故标准定为0.5MΩ。
