由于叶片受力后可能在叶片出水边发生塑性变形，或者空蚀补焊后线型被损坏，使得叶片与叶片之间的流道宽度不均匀而引起径向受力不均衡，产生水力振动，从而引起效率的降低。因此大修时，转轮必须检查叶片开口度和进行整形处理。

1.叶片开口度测量

根据制造厂所给图纸的技术数据允许值（若无图纸应将转轮的原型线复原，实测参考），按图6-22、图6-23和表6-3的形式，由专人进行测量和记录。一般应进行两次，以便互相校验。如果相邻叶片实测数值没有超过允许值a0的±0.05a0，平均开口偏差为（-0.01+0.03）a0，认为是可以的，不必进行处理。测量开口值一般采用钳工卡钳（内卡）配合钢板尺或游标卡尺等量具。

图6-22　叶片开口测点分布

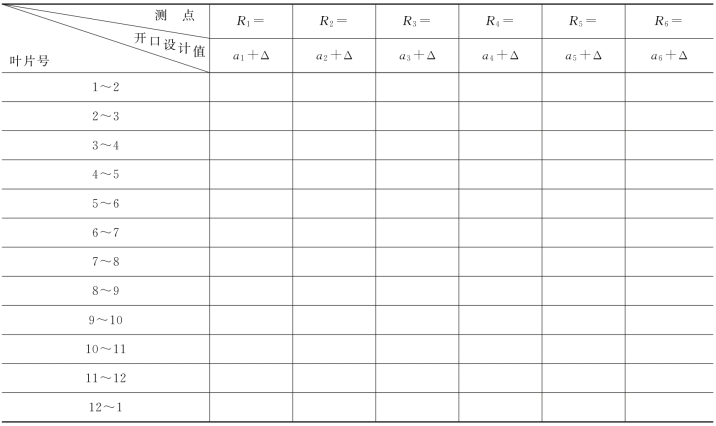

表6-3　叶片开口测量（检修前、后）表　单位：mm(www.daowen.com)

2.叶片整型

通过叶片开口测量，从相邻两组叶片的开口值中，可以看出某一叶片出水边型线已发生变形。从图6-23中可以看出，在某一个叶栅中取三个叶片，其中由于2号叶片在某一流面的型线发生变形而导致了出口不均匀。为了消除这一变形，一般采用气焊把叶片背面加热烤红，然后在正面放上该型线的样板用千斤顶顶几次便可完成。最后用样板检验合格为止。

图6-23　叶片开口图
